COMPRAG A-Серия Компрессор воздушный винтовой
B
C
A
G
D
Модель A,mm B, mm C, mm D, mm G, mm
A30
332
775 185
292 1200
A37
A45
540 150 1300
A55

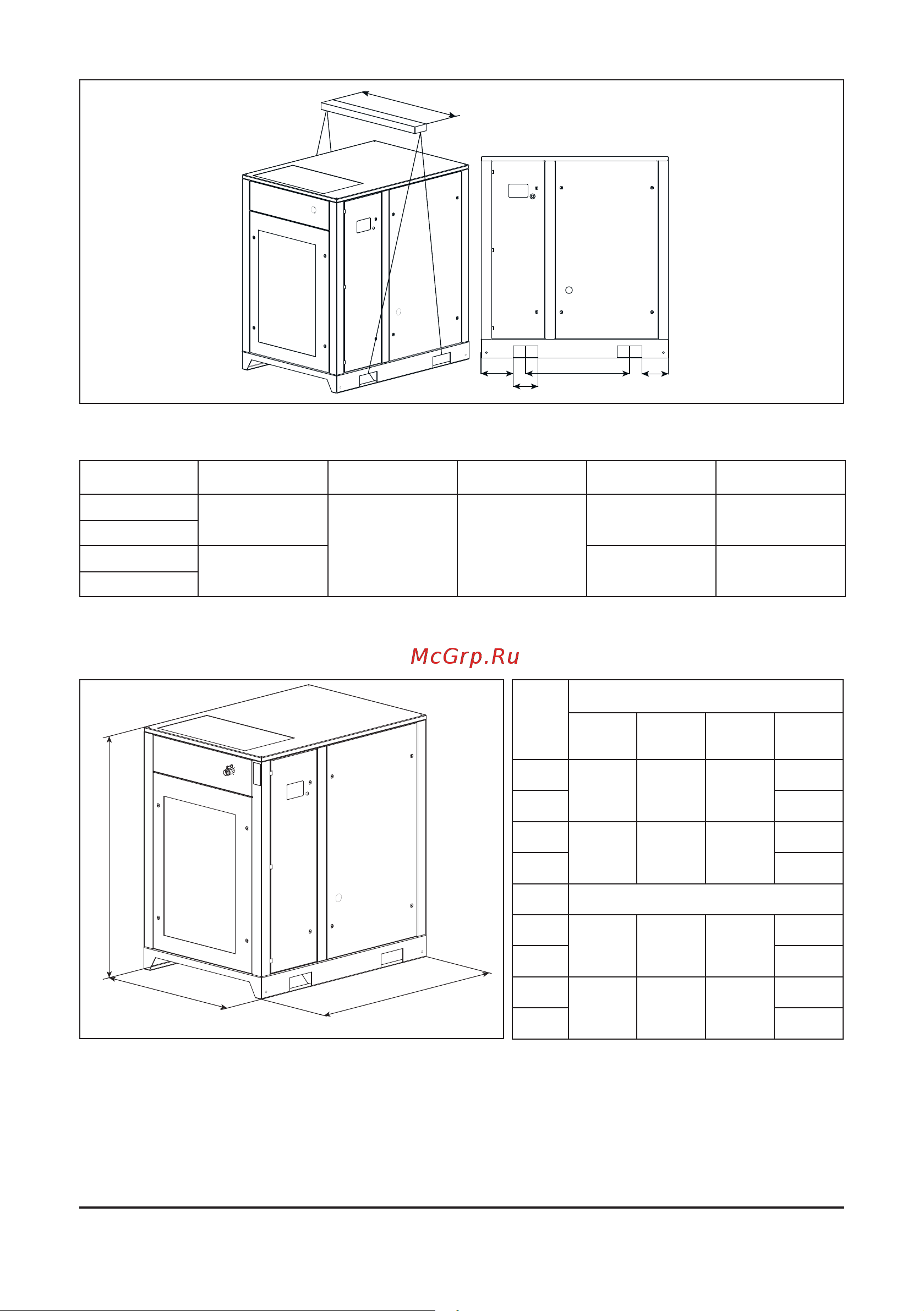

3.2 Габаритные размеры
L
D
H
Рис. 3.1 Схема для такелажных работ A 30-55
Модель
Размеры компрессора
Длина
L, мм
Ширина
D, мм
Высота
H, мм
Масса,
кг
А30
1400 1000 1500
705
А37 745
А45
1650 1100 1730
950
А55 1150
Размеры в упаковке
А30
1600 1100 1750
777
А37 830
А45
1850 1200 1860
1165
А55 1194
Рис. 3.2 Габаритные размеры A30 – A55
