55
COMPRAG Schraubenkompressoren A-Serie
5.3 Überprüfung des Antriebriemens
Überprüfen Sie täglich den Zustand und die Spannung des Antriebriemens.
Um den Riemen zu erreichen, stoppen
Sie den Kompressor und entfernen Sie
das rechte Seitenpanel. Überprüfen
Sie die Riemen (1) auf Verschleiß,
Ausfransungen und Risse.
Wenn der Riemen beschädigt ist,
muss er umgehend ersetzt werden.
Nutzen Sie ein Vorspannungsmessgerät, um die Spannkraft des Riemens zu prüfen.
Modell
Maximaler Be-
triebsdruck, bar
Spannkraft F, N
А30
8 350
10 350
13 350
А37
8 400
10 400
13 400
А45
8 450
10 450
13 450
А55
8 650
10 650
13 650
1

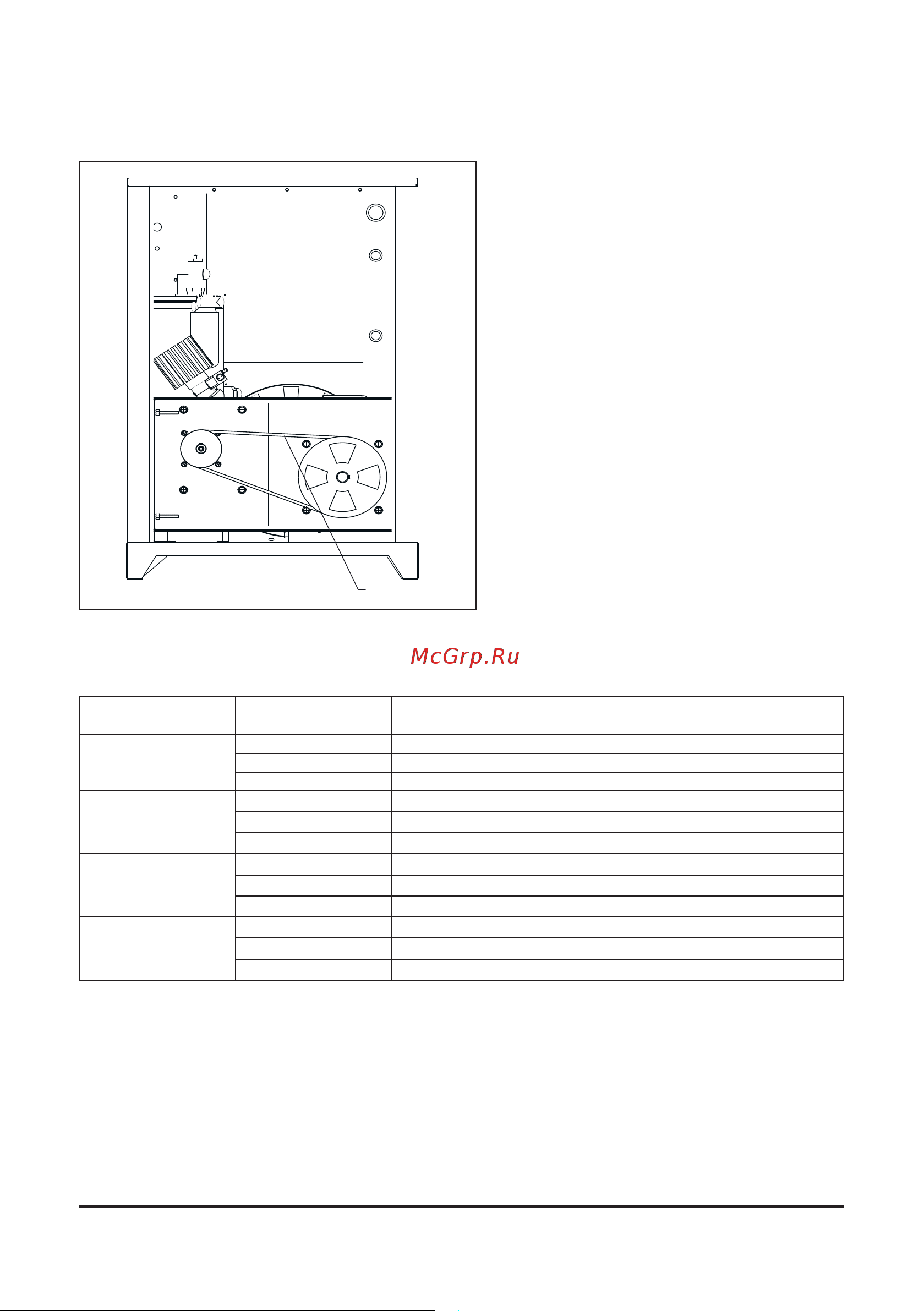

Bild 5.3 Überprüfung des Antriebriemens
