88
Версия 5.2
Перед заменой масла выключите компрессор и отключите его от питания.
Снимите лицевую панель и открутите пробку заливной горловины (2) на один оборот,
чтобы стравить оставшееся давление, если таковое присутствует. Открутите пробку (2)
и пробку сливного крана (1). Откройте сливной кран и слейте использованное масло
в специально подготовленный резервуар подходящего объёма. Залейте через горловину
новое масло да середины смотрового глазка. Установите обратно пробки (1) и (2).
Снимите лицевую панель. Аккуратно
открутите масляный фильтр (1)
(допускается использовать специальный
ключ-съёмник) и слейте использованное
масло из фильтра
в специально подготовленный
резервуар.
Обязательно смажьте свежим маслом
уплотняющую прокладку на новом
фильтре. Прикрутите фильтр на место.
Прикручивайте фильтр только вручную.
Запустите компрессор и дайте
проработать в холостом режиме
несколько минут, пока свежее масло
не разойдётся по системе. Выключите
компрессор и проверьте уровень масла.
Масло должно быть по середине
смотрового глазка. При необходимости –
долить.
5.5
Замена воздушного фильтра
Перед заменой фильтра выключите ком-
прессор и отключите его от питания.
Снимите лицевую панель. Воздушный
фильтр (1) крепится на всасывающем
клапане. Открутите винт крепёжного
хомута (2). Снимите старый фильтр.
Установите на его место новый фильтр.
Затяните хомут.

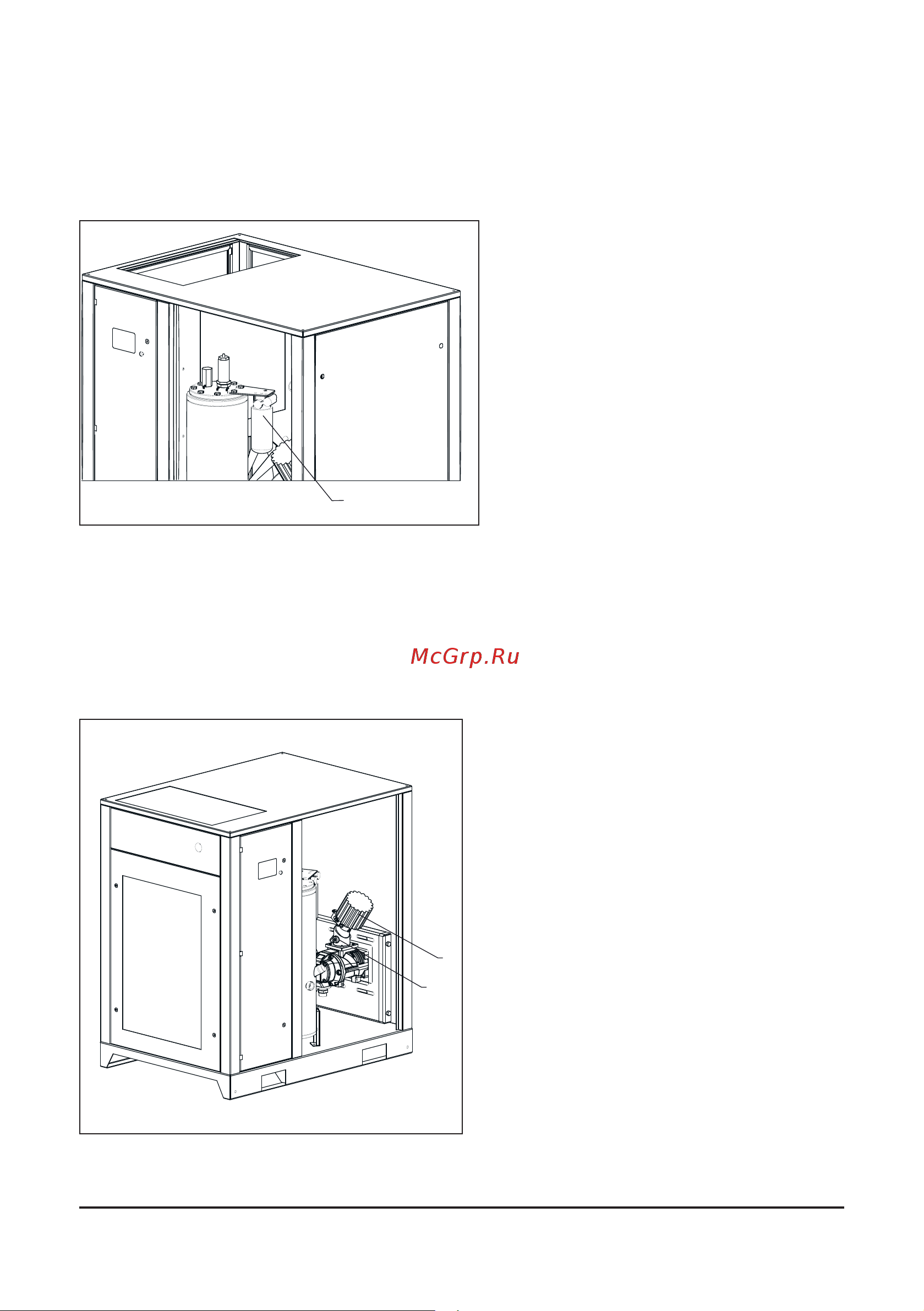

Рис. 5.5 Замена воздушного фильтра
1
Рис. 5.4.2 Замена масляного фильтра
2
1
