76
Версия 5.2

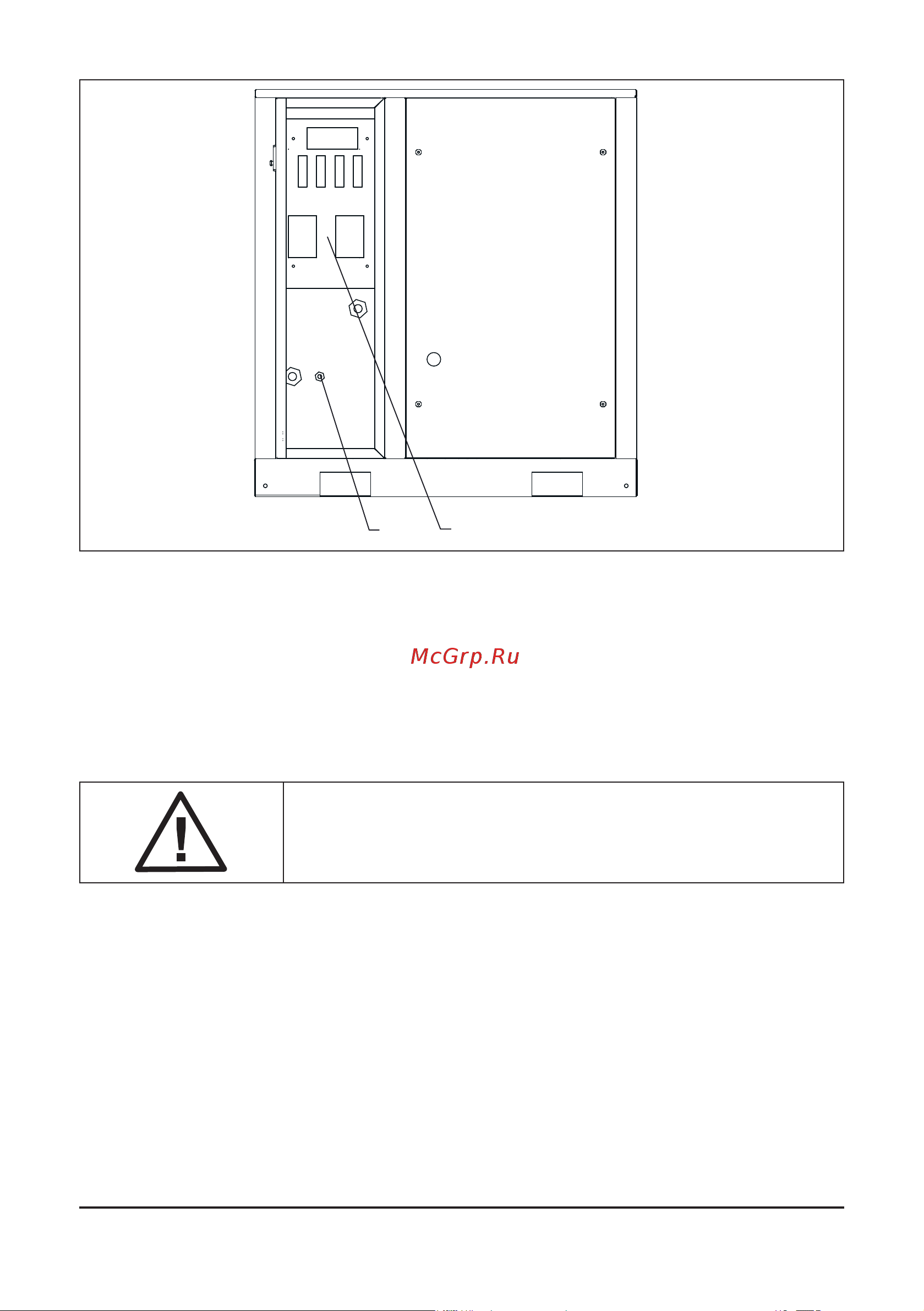

Рис. 3.5.2 Подключение к электропитанию
Подключите силовой кабель согласно электрической схеме. Смотри пункт 2.6.
Для заземления используйте болт позиции 3.
4.Эксплуатация
К эксплуатации компрессора допускается только квалифициро-
ванный персонал.
4.1 Панель управления
Для управления параметрами компрессоры A30 – A90 оборудованы контроллером i-LOG,
который в автоматическом режиме отслеживает расход потребителем воздуха. При падении
давления в контуре (компрессор-ресивер) ниже установленного уровня, контроллер даёт
команду на запуск компрессора. При достижении максимального установленного уровня,
компрессор переходит в режим ожидания (холостой ход), время которого устанавливается
на контроллере.
Также в контроллере предусмотрена долговременная память для хранения оперативных
данных: времени наработки, значений счетчиков, состояний системы и т.п.
