86
Версия 5.2
5.2 Проверка уровня масла
Проверка уровня масла является ежедневной процедурой. Перед проверкой выключите
компрессор.
Уровень масла проверяется через смотровой глазок (1), расположенный непосред-
ственно на баке-сепараторе. Масло должно визуально просматриваться в глазке. Если
уровень масла ниже и его не видно, долить до середины глазка.
Если эксплуатация проходит в загрязнённых или пыльных условиях, и возникают труд-
ности рассмотреть уровень масла через окно в панели, допускается снять переднюю
панель и провести проверку непосредственно на баке-сепараторе.
Запрещается использовать при проверке уровня масла источники света с открытым
пламенем.

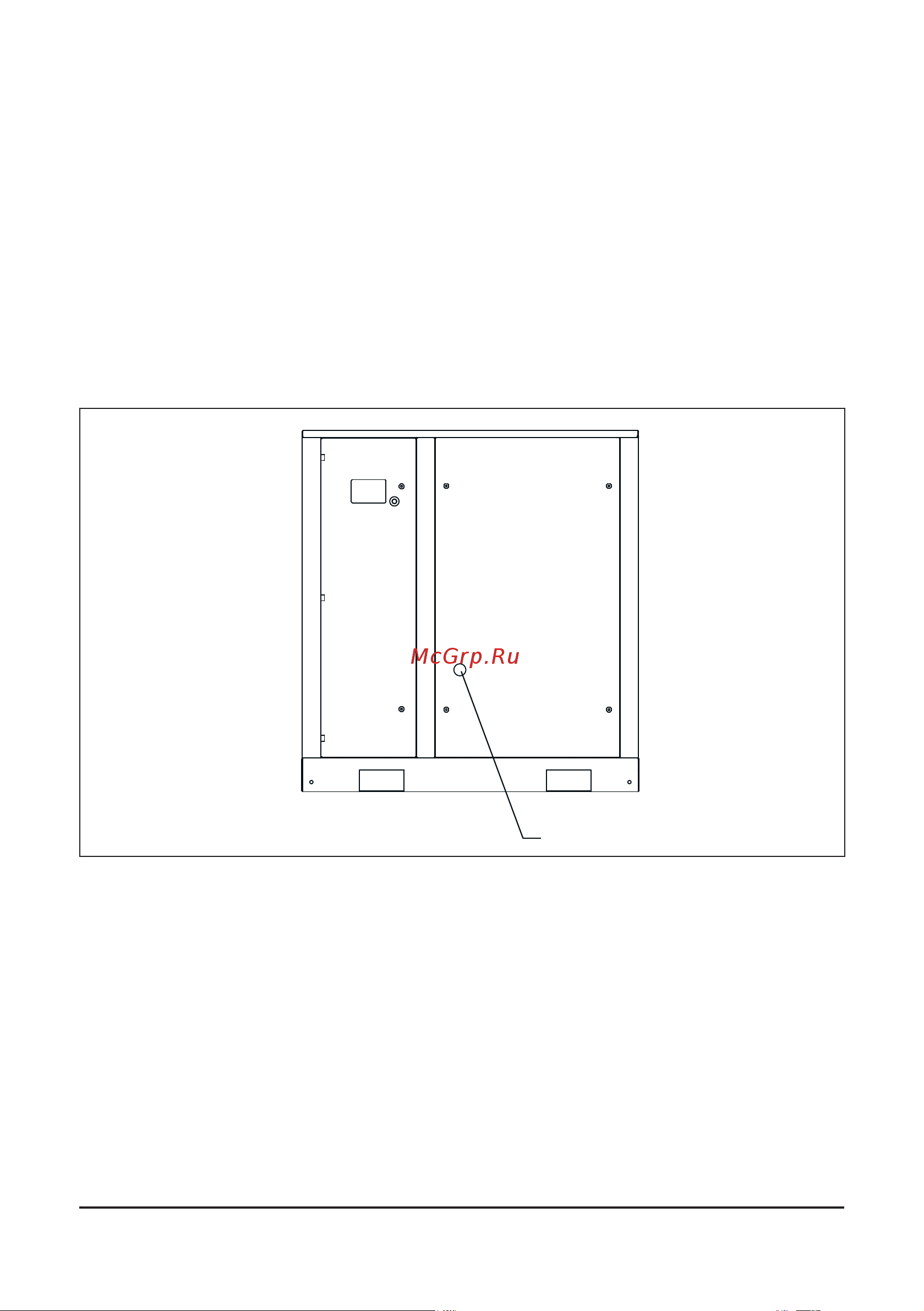

Рис. 5.2 Проверка уровня масла
5.3 Проверка приводных ремней
Проверка ремней является ежемесячной процедурой. Перед проверкой выключите
компрессор и отключите его от питания.
