8
CONTRACOR
®
Version 2.2
ENGLISH

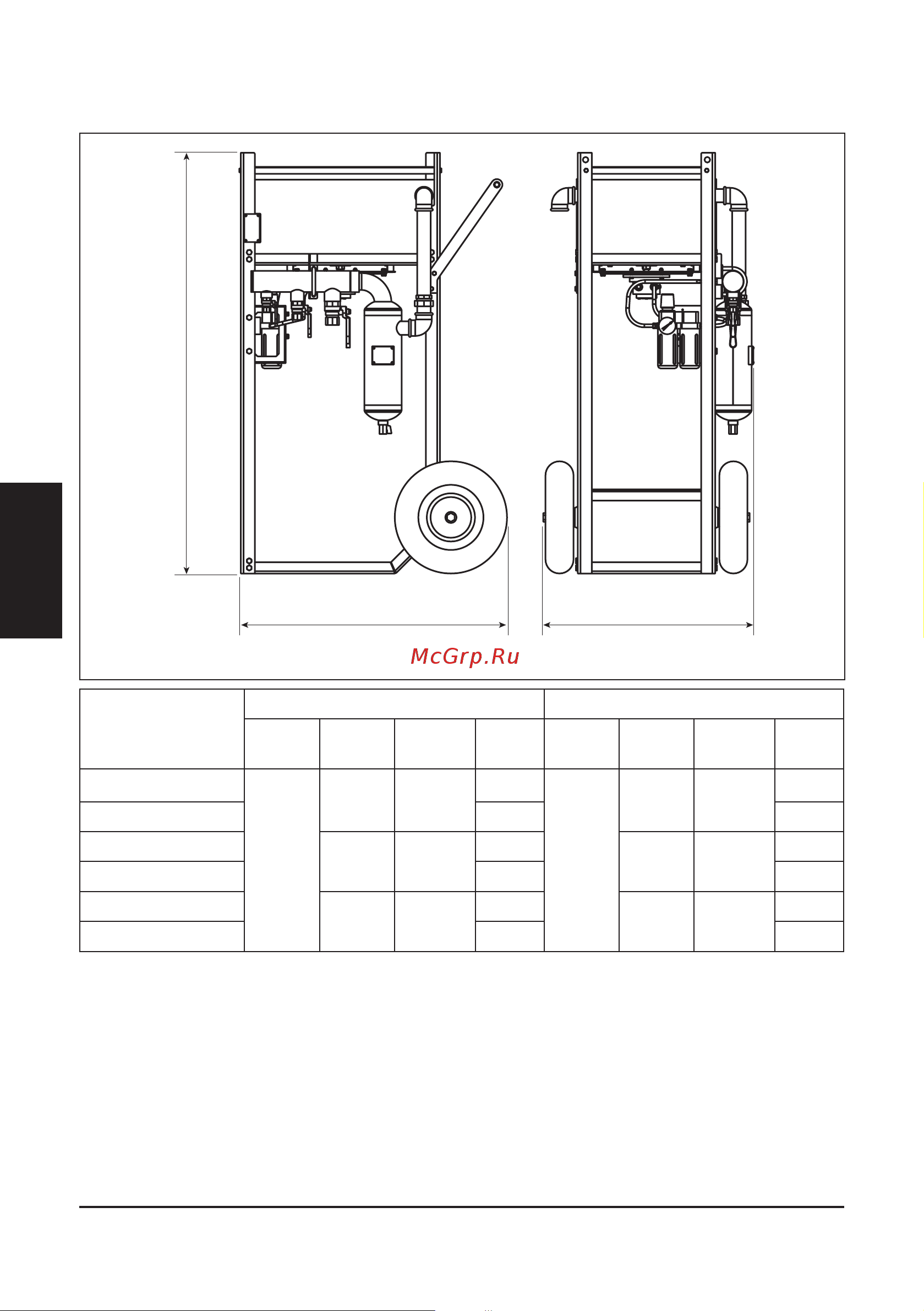

2.3 Appearance of aftercooler
Model Aftercooler Aftercooler (packaged)
Height H,
mm
Width D,
mm
Length L,
mm
Маss,
kg
Height,
mm
Width,
mm
Length,
mm
Маss,
kg
ACE-1
1500
735 950
82
1630
790 1100
103
ACP-1 76 97
ACE-2
840 1080
103
915 1230
126
ACP-2 96 119
ACE-3
1050 1280
153
1090 1430
182
ACP-3 146 175
2.4 Delivery set
Aftercooler – 1 pc.
Packaging – 1 pc.
Folder with documentation – 1 pc.
H
L D
Fig. 2.1 Dimensions, mass of aftercooler
