26
Version 2.0
2.2 Funktion
Der Hersteller kommt nicht für Schäden auf, die durch unsachge-
mäße, fehlerhafte oder unangemessene Verwendung passieren.
Verwenden Sie nur Original-Ersatzteile. Schäden, die durch die
Verwendung von nicht Originalteilen entstehen, sind weder durch
Garantie noch Produkthaftung abgedeckt.
Pos. Teile
1. Kondensateinlass (Wasser, Öl)
2. Druckentlastungskammer (mit Luftlter)
3. Kammer 1
4. Kondensatuß
5. Öllterelement
6. Kondensatuß (water, residual oil
traces)
7. Aktivkohleelement (nale
Ölabscheidung)
8 Wasserauslass (Restölgehalt <10ppm
9 Kammer 2
WOS Öl-Wasser-Abscheider für die Separation üssigen Öles aus dem Kondensat von Druck-
luftsystemen entwickelt worden. Der Separator darf nur für den Zweck, für den er entwickelt
ist, verwendet werden. Alle anderen Verwendungszwecke sind verboten.
29
7
8
7
3
4
5
6
1

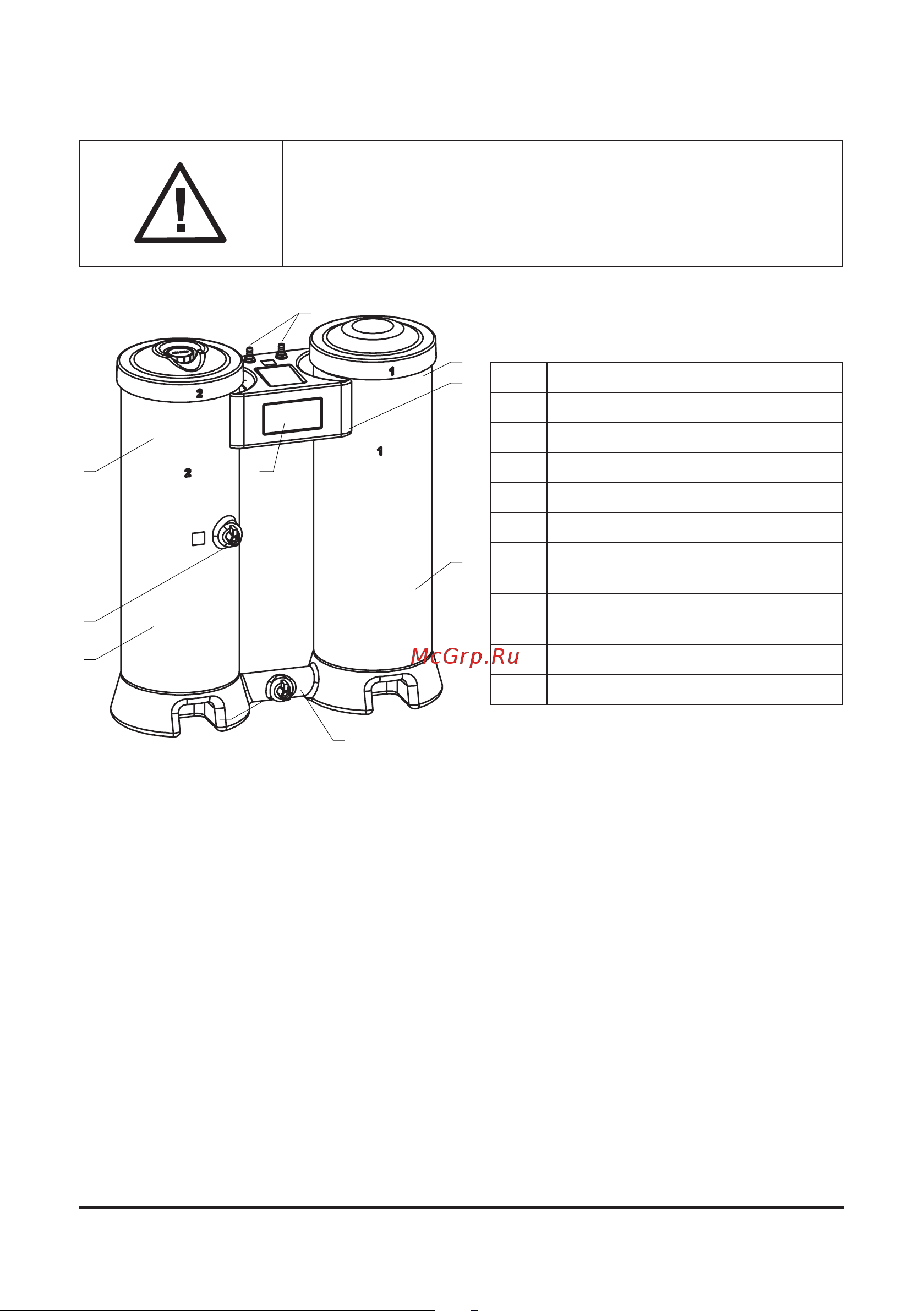

Abb. 2.2 Teile
