2.2 Назначение и принцип действия
29
7
8
7
3
4
5
6
1

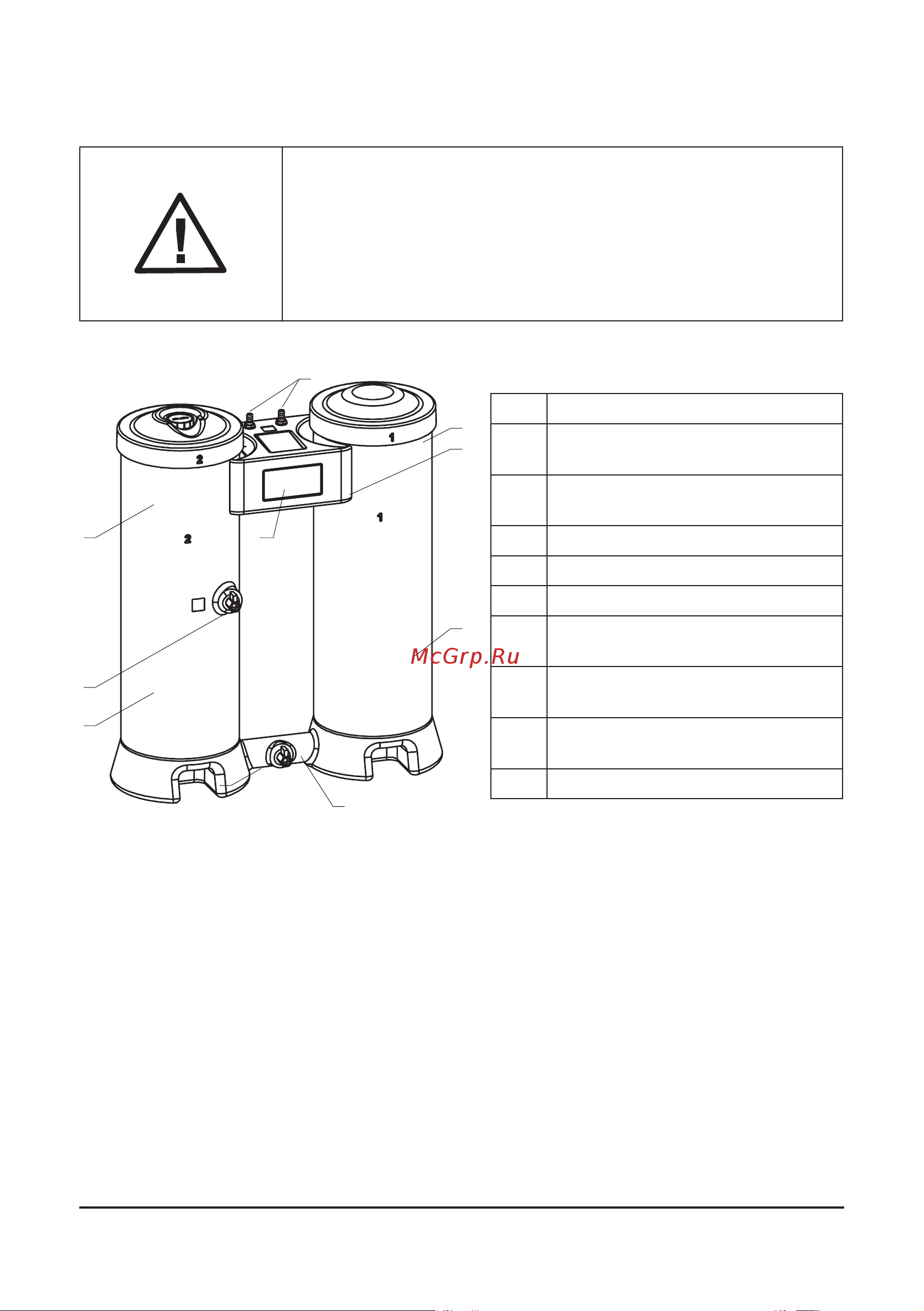

Рис. 2.2 Компоненты
Поз. Деталь
1. Входное соединение - конденсат
(вода, масло)
2. Камера сброса давления (с воздуш-
ным фильтром)
3. Камера первой ступени
4. Поток конденсата
5. Картридж масляного фильтра
6. Поток конденсата (вода, следы
остаточного масла)
7. Картридж фильтра активированного
угля (финальное удаление масла)
8 Выпуск чистой воды (остаток масла
<10 ppm
9 Камера второй ступени
Производитель не несет ответственности за любой
ущерб в результате неправильного, ненадлежащего или
нецелесообразного использования устройства. Применяйте
только оригинальные запасные части. Любое повреждение или
неправильное функционирование, являющиеся следствием
применения неоригинальных запасных частей, не покрывается
ни гарантией, ни обязательствами производителя.
