MSI MAG Z790 TOMAHAWK WIFI [10/58] Уснаковка материнской платы
![MSI MAG Z790 TOMAHAWK WIFI [10/58] Уснаковка материнской платы](/views2/1915624/page10/bga.png)
9
BAT1

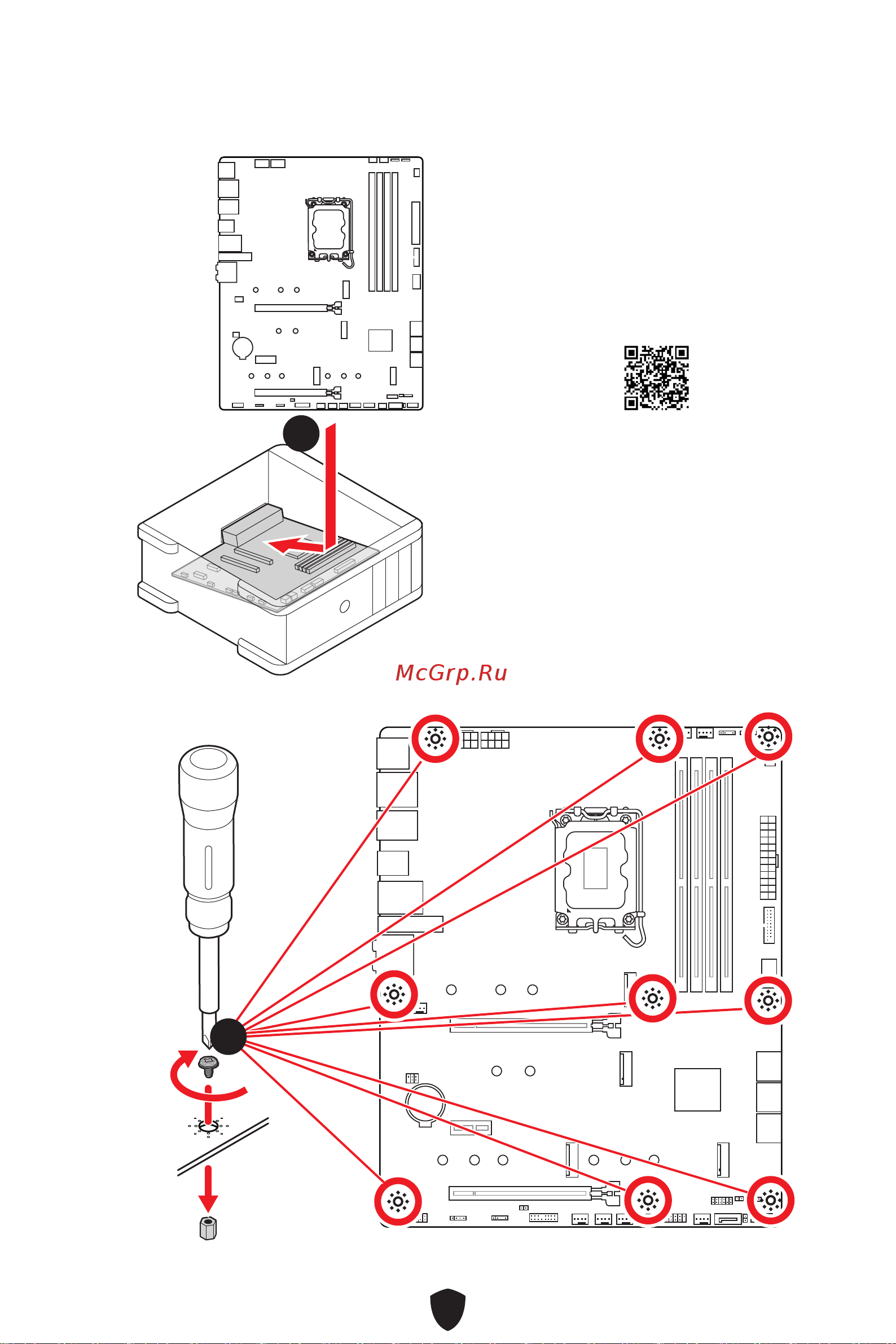

Уснаковка материнской платы
11
∙ https://youtu.be/wWI6Qt51Wnc
⚽
Крутящий
момент:
3 кгс·см*
*3 кгс·см
= 0.3 Н·м
= 2.6 фунт-
сила·дюйм
