37

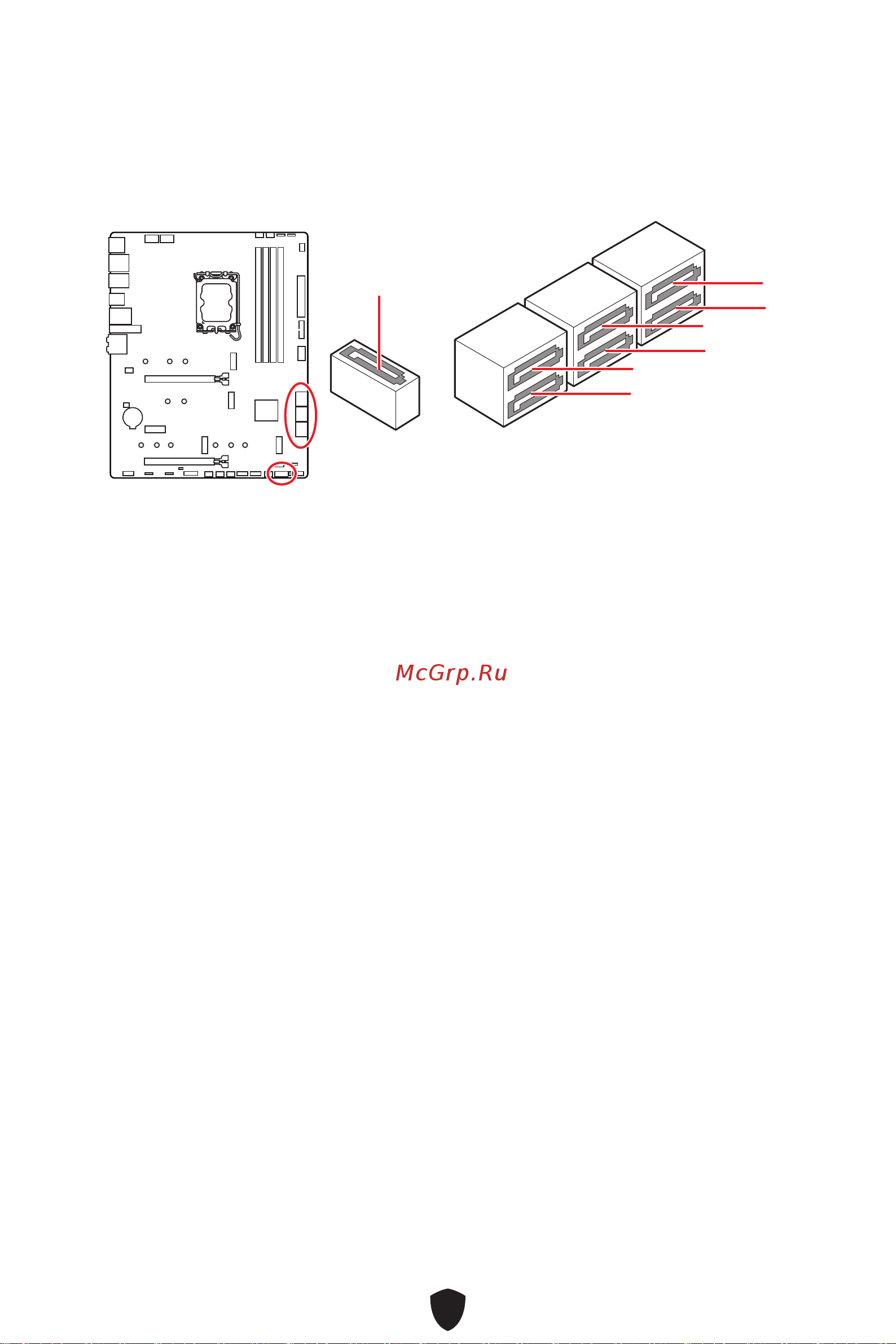

SATA_1, SATA_5~6, SATA_7~8 & SATA_A1~A2:
Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA_A1
SATA_7
SATA_5
SATA_1
SATA_A2
SATA_8
SATA_6
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
∙
Разъем SATA_1 будет недоступен при установке M.2 SATA SSD в разъем M2_3.
