MSI MAG Z790 TOMAHAWK WIFI [23/58] Разъемы задней панели
![MSI MAG Z790 TOMAHAWK WIFI [23/58] Разъемы задней панели](/views2/1915624/page23/bg17.png)
22

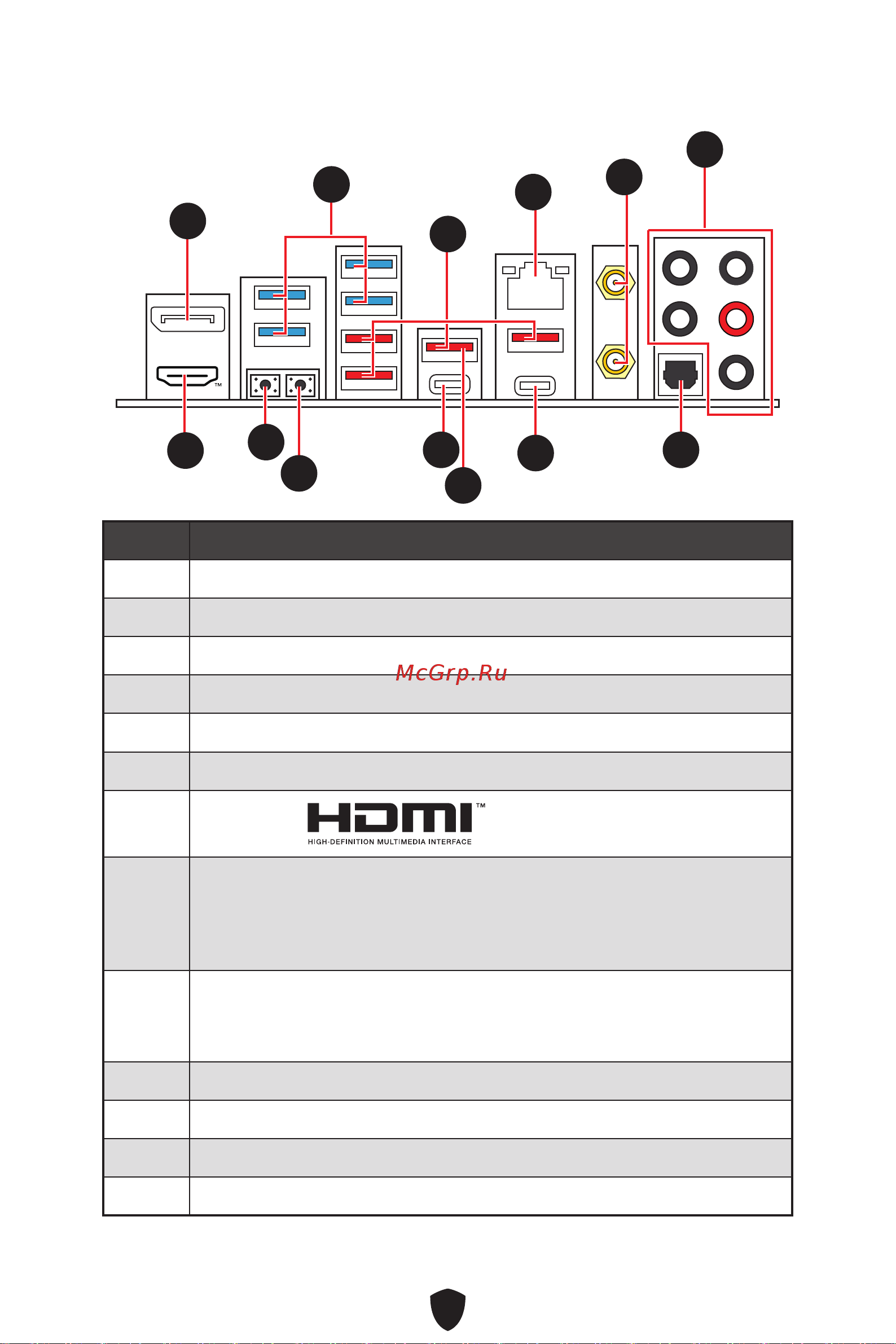

Разъемы задней панели
Пункт Описание
1 DisplayPort
2 Порты USB 3.2 Gen 1 5Гб/с Type-A (от USB-хаба Hub GL3523)
3 Порты USB 3.2 Gen 2 10Гб/с Type-A (от чипсета Z790)
4 Порт LAN 2.5Гб/с (RJ45)
5 Разъемы антенны Wi-Fi
6 Аудиоразъемы
7
Порт HDMI™
8
Кнопка очистки данных CMOS
∙ Выключите компьютер. Нажмите и удерживайте кнопку очистки
данных CMOS на 5-10 секунд для сброса настройки BIOS по
умолчанию.
9
Кнопка Flash BIOS
∙ Обратитесь к странице 57 для получения информации об
обновлении BIOS при помощи кнопки Flash BIOS.
10 Порт USB 3.2 Gen 2 10Гб/с Type-C (от чипсета Z790)
11 Порт Flash BIOS
12 Порт USB 3.2 Gen 2x2 20Гб/с Type-C (от чипсета Z790)
13 Оптический разъем S/PDIF OUT
11
22
44
77
88
99
1010
1212
1313
1111
66
33
55
