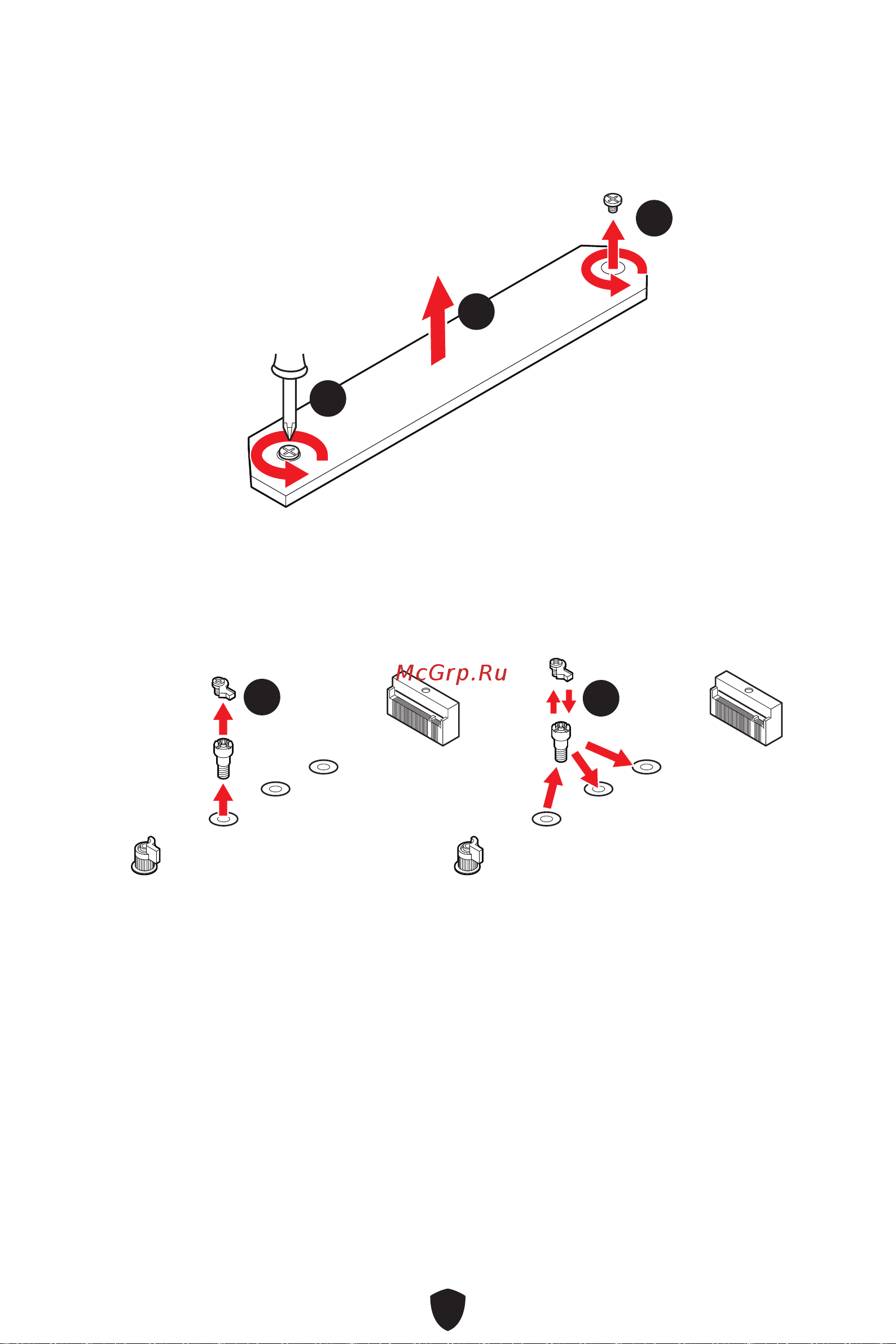

Установка модуля M.2 в разъем M2_1
1. Удалите винты для радиатора M.2 Shield Frozr.
2. Приподнимите радиатор M.2 Shield Frozr и снимите его.
22
11
11
3. Удалите или замените винты в соответствии с длиной твердотельного
накопителя. Пропустите этот шаг при установке 2280 SSD.
33
33
22110
2260
