MSI PRO B650-P WIFI [25/55] Audio input
![MSI PRO B650-P WIFI [25/55] Audio input](/views2/1916399/page25/bg19.png)
24

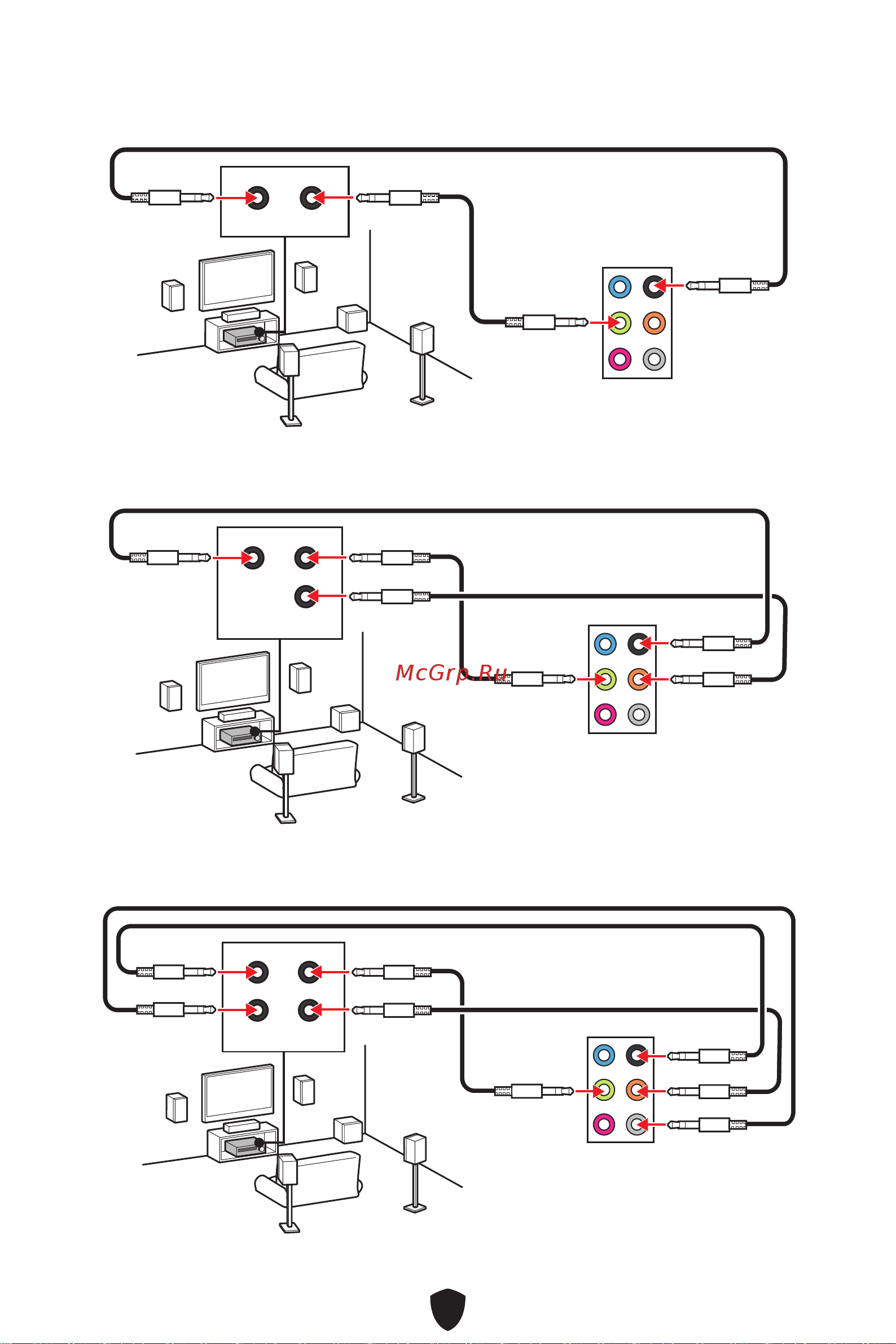

Подключение звуковой системы 7,1
Подключение звуковой системы 4
Подключение звуковой системы 5.1
AUDIO INPUT
Rear Front
AUDIO INPUT
Rear Front
Center/
Subwoofer
AUDIO INPUT
Rear Front
Center/
Subwoofer
Side
