JUSB2: Разъем USB 3.2 Gen 1
Данные разъемы предназначены для подключения портов USB 3.2 Gen 1 5Гб/с на
передней панели.
⚠
Внимание!
Помните, что во избежание повреждений, необходимо правильно подключать
контакты питания и земли.
Контакт Название сигнала Контакт Название сигнала
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
1 10
11
20

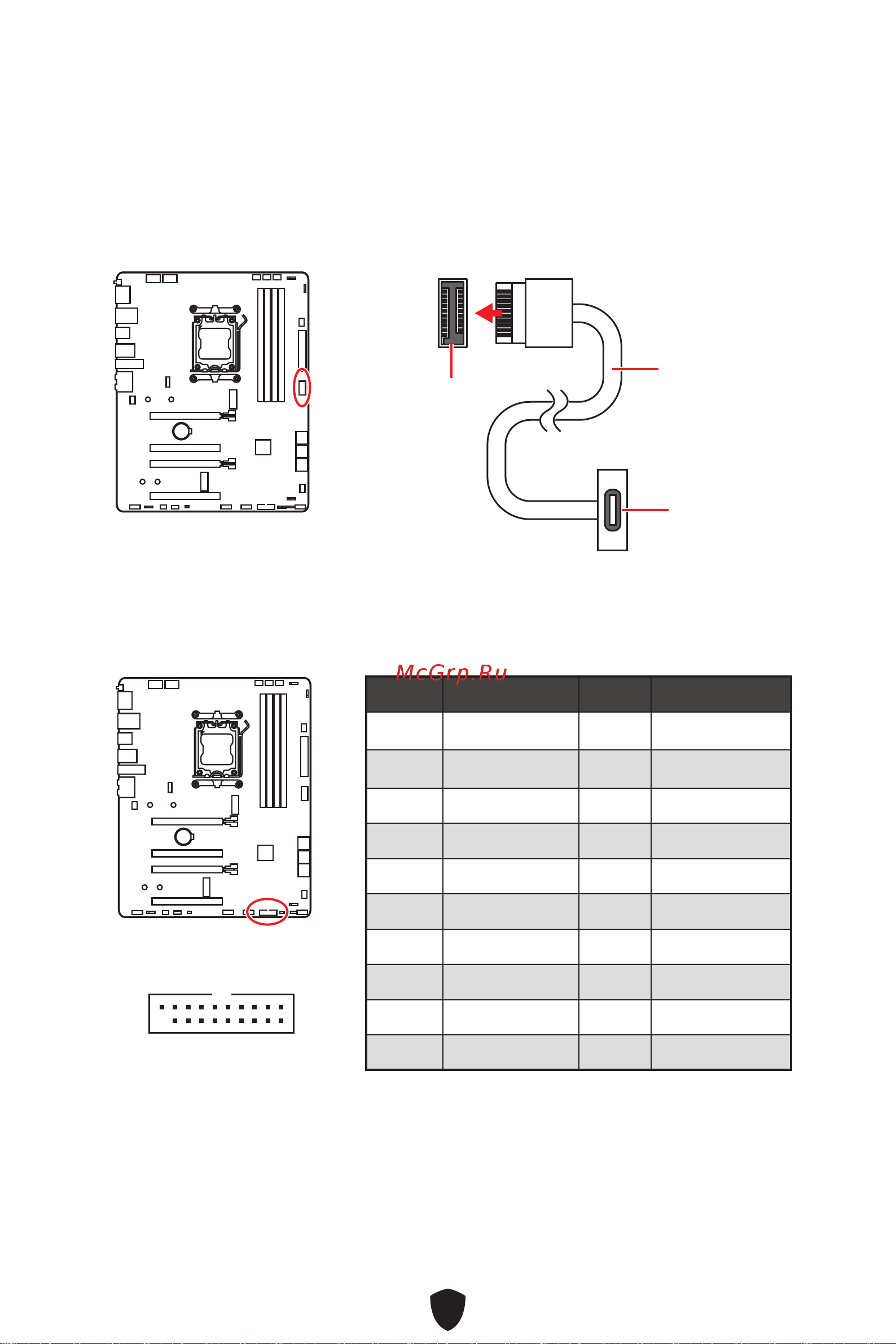

JUSB1: Разъем USB 3.2 Gen 2 10Гб/с Type-C на передней
панели
Данный разъем предназначен для подключения разъема USB Type-C на передней
панели. Данный коннектор имеет защиту от неправильного подключения.
При подключении кабеля убедитесь, что коннектор сориентирован правильно
относительно разъема.
JUSB1
Кабель USB Type-C
Порт USB Type-C
на передней
панели
