33

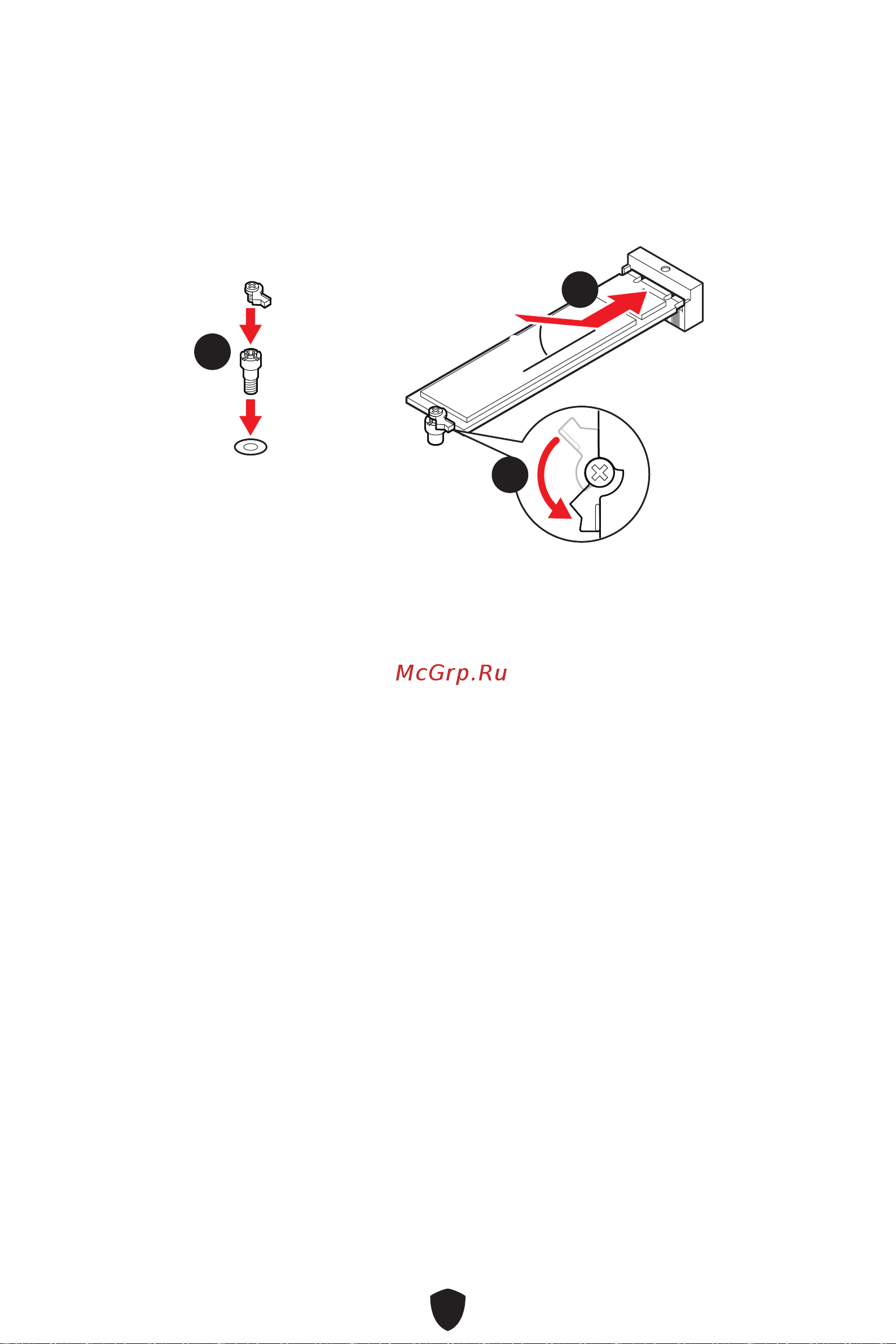

Установка модуля M.2 в разъем M2_2
1. Установите прилагаемый комплект зажима EZ M.2 в слот M.2 в соответствии с
длиной твердотельного накопителя.
2. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.
3. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.
30º30º
11
22
33
