MSI B450M PRO-M2 MAX [10/21] Процессорный сокет
![MSI B450M PRO-M2 MAX [10/21] Процессорный сокет](/views2/1916943/page10/bga.png)
10
Компоненты материнской платы
Процессорный сокет

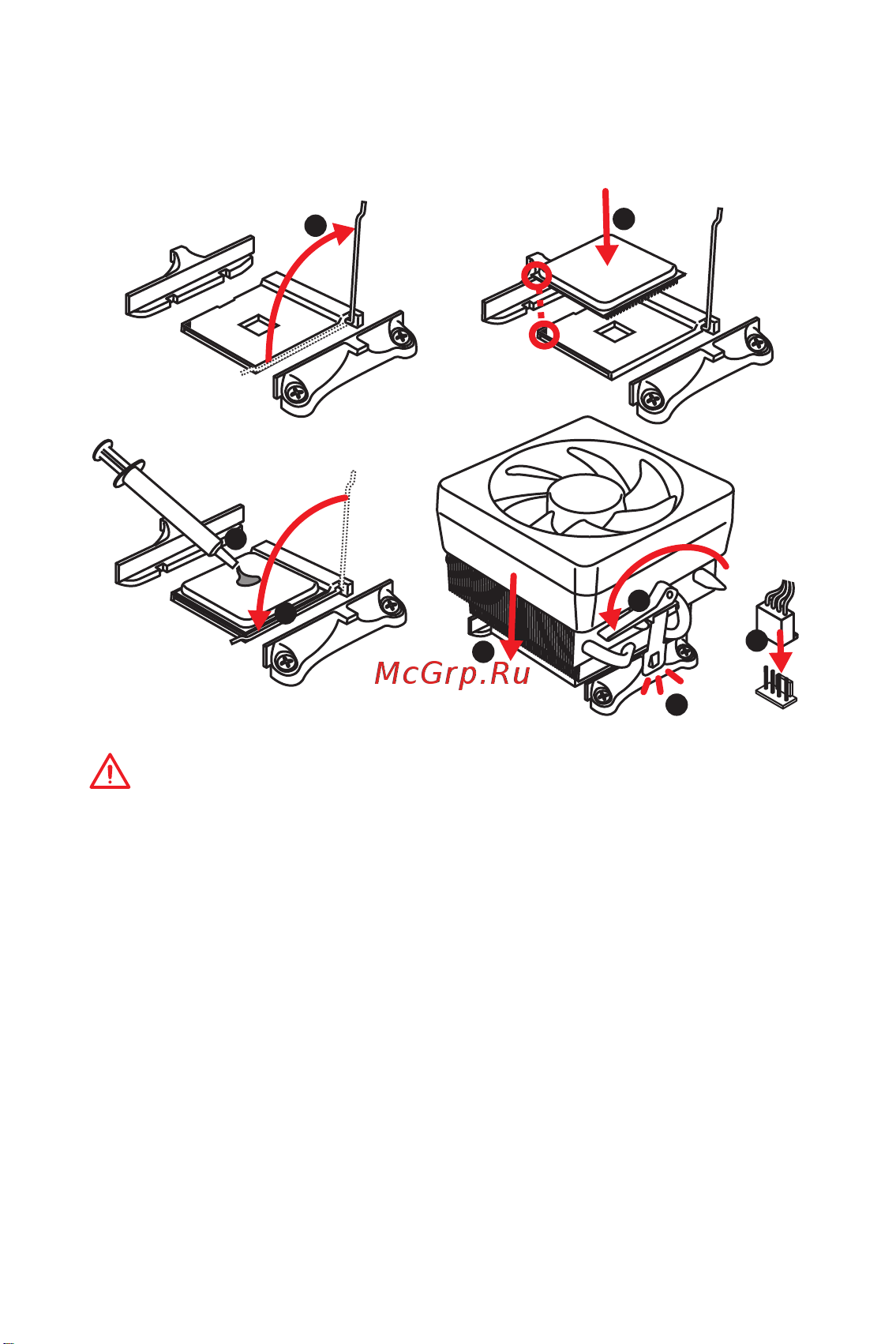

Пожалуйста, установите процессор в процессорный сокет, как показано
ниже.
Внимание!
y
Из-за особенностей архитектуры процессоров АМ4, замена процессора
может привести к сбросу настроек BIOS до значений по умолчанию.
y
Перед установкой или заменой процессора, необходимо отключить
кабель питания.
y
При установке процессора обязательно установите процессорный
кулер. Кулер, представляющий собой систему охлаждения процессора,
предотвращает перегрев и обеспечивает стабильную работу системы.
y
Перед включением системы проверьте герметичность соединения между
процессором и радиатором.
y
Перегрев может привести к серьезному повреждению процессора и
материнской платы. Всегда проверяйте работоспособность вентилятора
для защиты процессора от перегрева. При установке кулера нанесите
ровный слой термопасты (или термоленту) на крышку установленного
процессора для улучшения теплопередачи.
y
Если вы приобрели отдельно процессор и процессорный кулер,
подробное описание установки см. в документации в данному кулеру.
1
3
5
4
6
7
8
2
