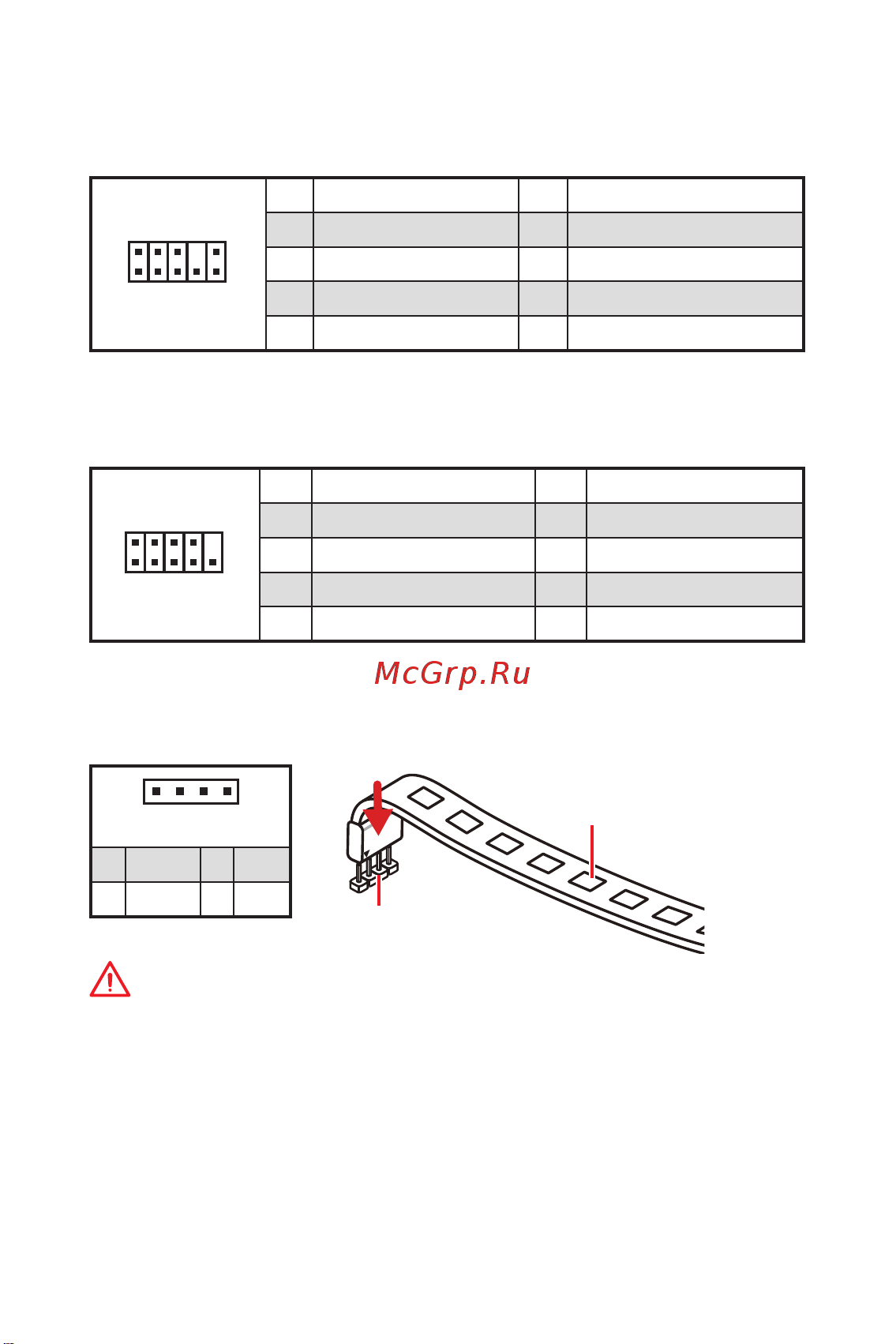

17
Компоненты материнской платы Компоненты материнской платы
JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней
панели.
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт,
размещенный на внешнем брекете.
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
JLED1: Разъем ленты LED
Данный разъем предназначен для подключения одноцветных
светодиодных лент.
Внимание!
y
Данный коннектор поддерживает подключение 5050 одноцветных
светодиодных лент с мощностью 3А (12В). Обратите внимание, что длина
лент должна быть не более 2 метров , иначе яркость свечения будет падать.
y
Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y
Используйте MYSTIC LIGHT для управления удлинительными
светодиодными лентами.
1
1 +12V 2 NC
3 Signal 4 NC
1
JLED1
5050 LED лента
