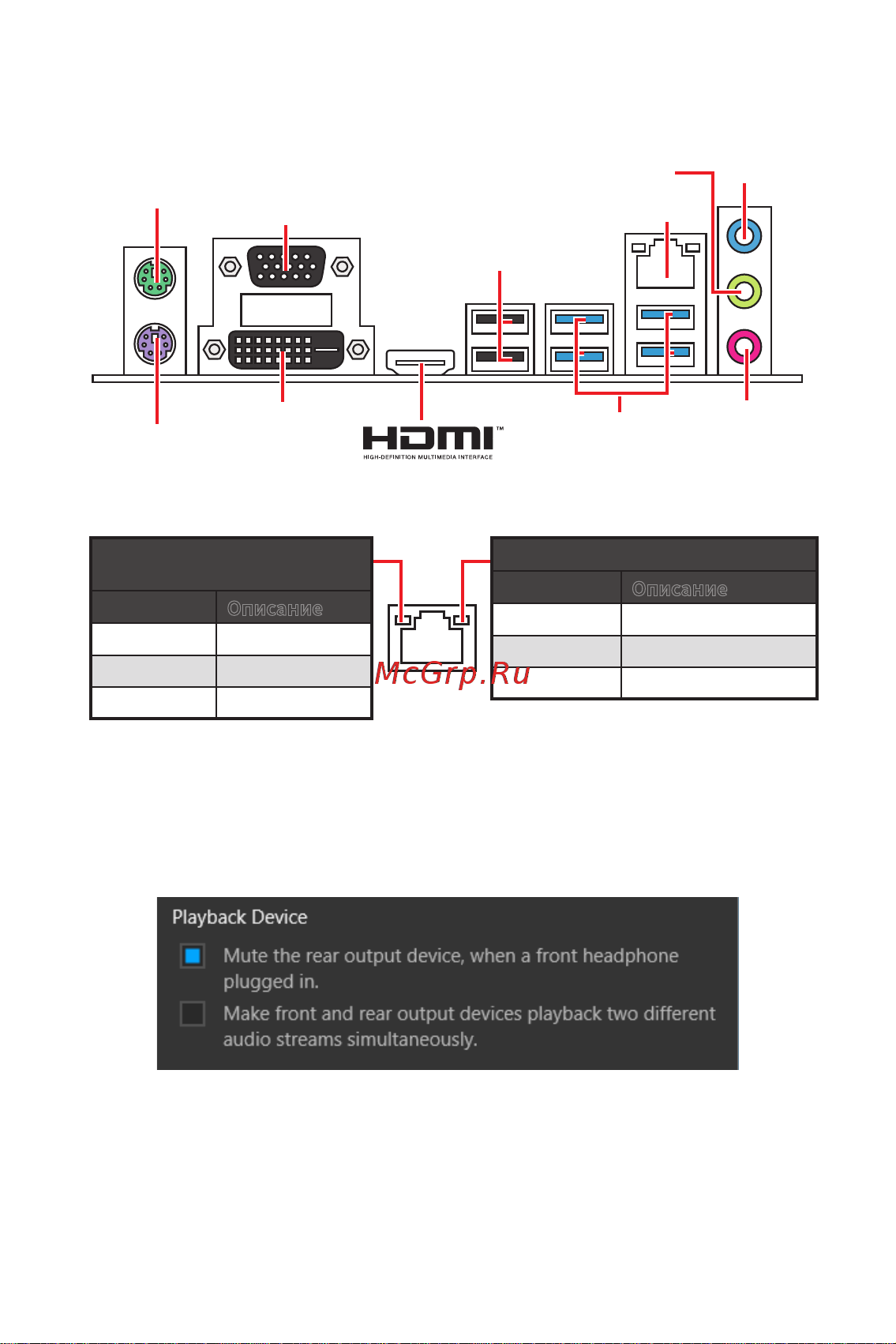

Задняя панель портов ввода/ вывода

Линейный

вход

Линейный выход

Микрофонный

вход

Audio 7.1-конфигурация каналов

Для настройки 7.1 канального аудио необходимо подключить фронтальную

звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.

1. Нажмите на Realtek HD Audio Console > Advanced Settings, чтобы открыть

диалоговое окно, как показано ниже.

2. Выберите Mute the rear output device, when a front headphone plugged in.

3. Подключите колонки к аудио разъемам на задней и передней панели.

При подключении устройства к разъему аудио появится диалоговое

окно с просьбой подтвердить подключенное устройство.

Подключение/ Работа

индикатора

Состояние

Описание

Выкл. Не подключен

Желтый Подключен

Мигает Передача данных

Скорость передачи данных

Состояние

Описание

Выкл.

10 Мбит/с подключение

Зеленый

100 Мбит/с подключение

Оранжевый 1 Гбит/с подключение

Таблица состояний индикатора порта LAN

PS/2 мыша

PS/2 клавиатура

LAN

USB 3.2 Gen1

USB 2.0

DVI-D

VGA
