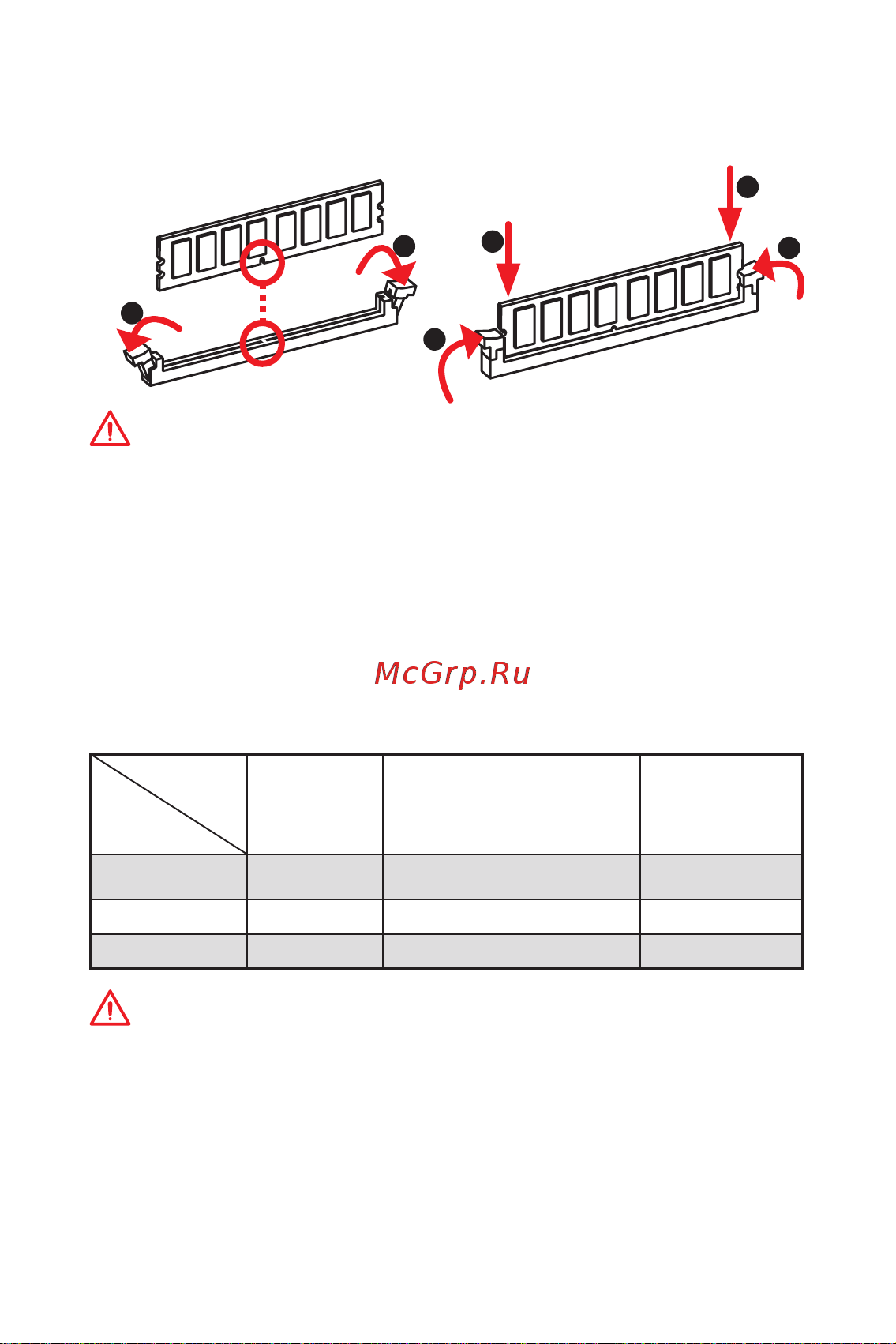

![MSI B450M PRO-M2 MAX [11/21] Pci_e1 3 слоты расширения pcie](/views2/1916943/page11/bgb.png)
11
Компоненты материнской платы Компоненты материнской платы
Слоты DIMM
Пожалуйста, установите модуль памяти в слот DIMM, как показано ниже.
Внимание!
y
В связи со спецификой использования ресурсов чипсета , доступный
объем памяти будет немного меньше, чем фактически установленный.
y
На основе характеристик процессора , рекомендуется устанавливать
напряжение на памяти DIMM менее 1.35 В. Это позволит защитить
процессор.
y
Из-за ограничений официальной спецификации процессора АМ4/
контроллера памяти, модули памяти могут работать на частотах
ниже заявленной производителем при насройках по умолчанию.
Дополнительную информацию о совместимых модулях памяти можно
найти на веб-сайте www.msi.com.
PCI_E1~3: Слоты расширения PCIe
Внимание!
y
Перед установкой или извлечением плат расширения убедитесь, что
кабель питания отключен от электрической сети. Прочтите документацию
на карту расширения и выполните необходимые дополнительные
аппаратные или программные изменения для данной карты.
y
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота.
1
1
2
3
3
2
Процессор
Слот
Серия
RYZEN
Ryzen™ с видеокартой
Radeon™ Vega и AMD
Ryzen™ 2-го поколения с
видеокартой Radeon™
Athlon™ с
видеокартой
Radeon™ Vega
PCI_E1 PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4
PCI_E2 PCIe 2.0 x1 PCIe 2.0 x1 PCIe 2.0 x1
PCI_E3 PCIe 2.0 x1 PCIe 2.0 x1 PCIe 2.0 x1
