7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис. 1.

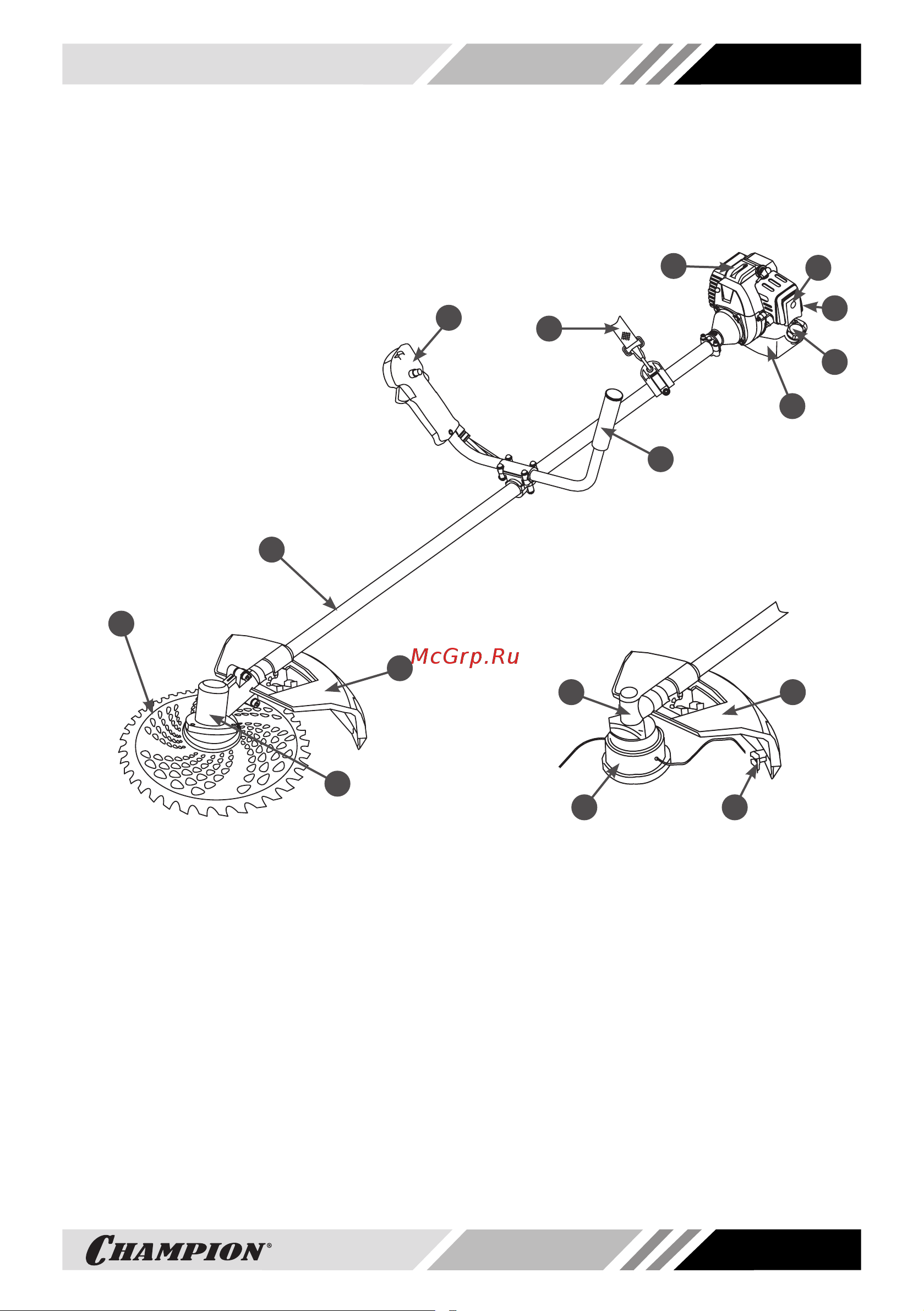

Рис. 1 Основные узлы и органы управления триммера
1. Нож
2. Штанга
3. Рукоятка управления
4. Ремень наплечный
5. Двигатель
6. Крышка воздушного фильтра
7. Ручка ручного стартера
8. Крышка топливного бака
9. Бак топливный
10. Рукоятка левая
11. Кожух защитный
12. Редуктор
13. Головка триммерная
14. Нож для обрезки корда
ПРИНЦИП РАБОТЫ ТРИММЕРА
Триммер относится к механизмам, приводимым в действие одноцилиндровым двух-
тактным бензиновым двигателем с воздушным охлаждением. Вращающийся колен-
чатый вал двигателя через центробежное сцепление передает крутящий момент на
вал штанги и далее на понижающий редуктор, который приводит в движение нож или
триммерную головку.
