13
Снимите защитный чехол с ножа А (Рис.
2) для обрезки корда (при его наличии).
ВНИМАНИЕ!
Скашивание травы с несня-
тым защитным чехлом ножа
для обрезки корда приводит
к увеличению длины корда, увеличению
нагрузки на двигатель и преждевремен-
ному выходу триммера из строя. Выход
триммера из строя по этой причине не
является гарантийным случаем.
УСТАНОВКА НОЖА
Для установки ножа сделайте следую-
щее.
1. Установите защитную шайбу 2 редук-
тора и совместите отверстие в чашке
редуктора с отверстием на защитной
шайбе редуктора (Рис. 3В).
2. Установите в отверстие защитной
шайбы редуктора стопор 4 (ключ ше-
стигранный 4 мм) (Рис. 3B).
3. Установите нож 3 (Рис. 3) на защит-
ную шайбу редуктора (Рис. 3С).
ПРИМЕЧАНИЕ!
Нож вращается против часо-
вой стрелки, если смотреть
на него сверху в рабочем поло-
жении (Рис. 3F). Направление вращения
указано на защитном кожухе и на одной
из сторон ножа. При правильной уста-
новке ножа, нанесенные на нем стрелки
должны быть обращены к чашке редук-
тора, а сторона ножа без стрелок в ра-
бочем положении триммера смотрит
в землю. Режущие сегменты (кромки)
должны быть расположены в передней
части зубца по направлению движения.
4. Установите прижимную шайбу 5 ножа
(Рис. 3С), стопорную шайбу 6 и закре-
пите гайкой 7 (левая резьба).
5. Удерживая стопор, затяните гайку
комбинированным ключом 8 (Рис.
3D). Установите шплинт 9 (Рис. 3E).
7
4
1
2
3
5
8
9
6
В С
А
D
F
E

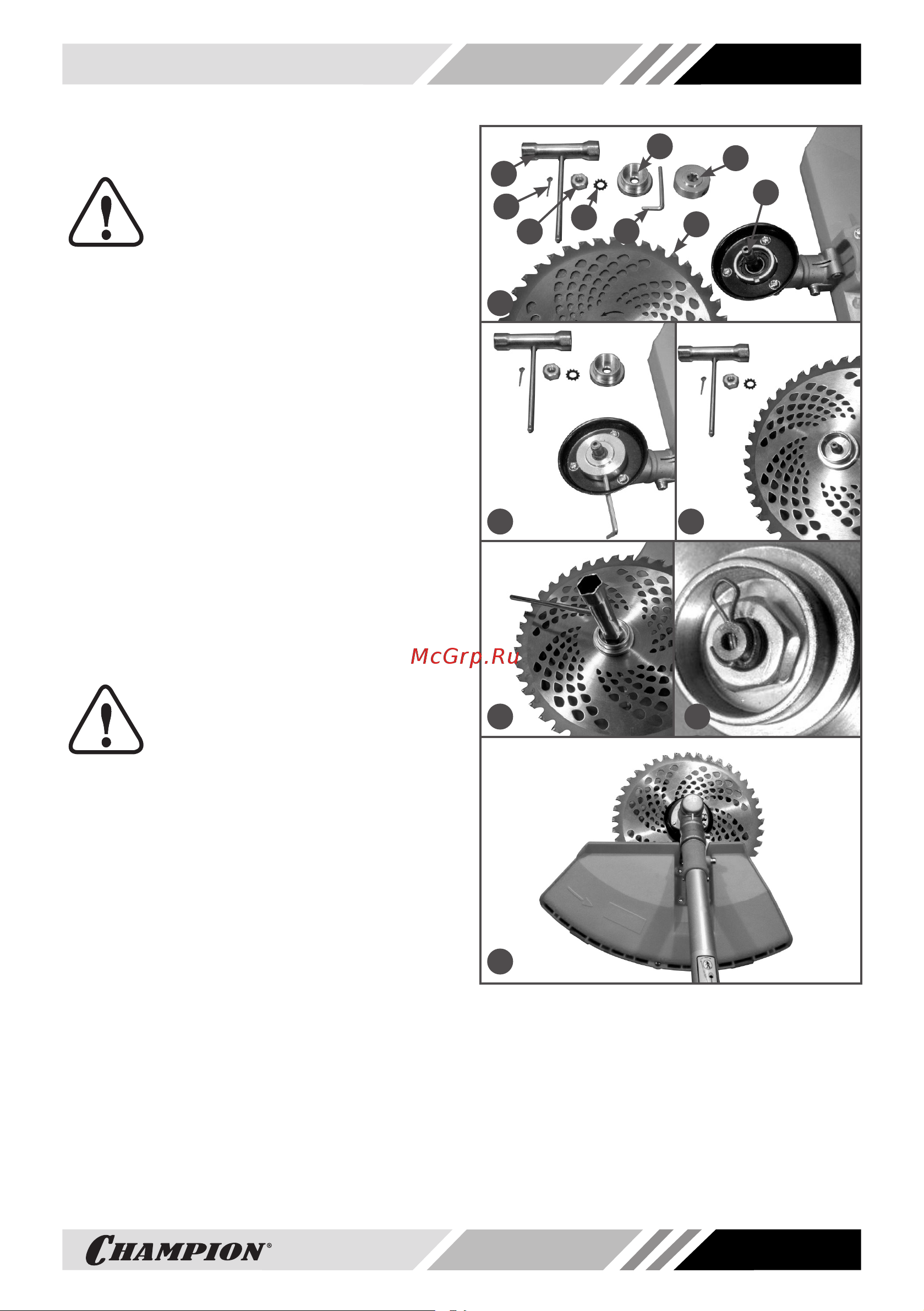

Рис. 3 Установка ножа
1. Вал выходной
2. Шайба защитная редуктора 3. Нож
4. Ключ шестигранный (стопор)
5. Шайба прижимная ножа
6. Шайба стопорная 7. Гайка
8. Ключ комбинированный 9. Шплинт
