12
8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность устройства приведена в
Таблице 1.
ТАБЛИЦА 1. Комплектность устройства
Наименование Кол-во
Руководство по эксплуатации 1 шт.
Двигатель 1 шт.
Штанга 1 шт.
Рукоятка управления 1 шт.
Рукоятка левая 1 шт.
Ремень 1 шт.
Нож 1 шт.
Головка триммерная 1 шт.
Кожух защитный 1 шт.
Ключ комбинированный 1 шт.
Ключ шестигранный, 4 мм 1 шт.
Ключ шестигранный, 5 мм 1 шт.
Хомуты 2 шт.
Емкость для приготовления
топливной смеси
1 шт.
ПРИМЕЧАНИЕ!
Триммер поставляется в двух
коробках, штанга отдельно
от двигателя.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Устройство поставляется в состоянии,
требующим сборки. Для сборки устрой-
ства выполните следующее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой-
ства, а повреждения отсутствуют. При
обнаружении некомплектности или по-
вреждений обратитесь в торгующую ор-
ганизацию, где приобрели устройство.
2. Установите защитный кожух.
3. Установите нож или триммерную го-
ловку.
4. Соедините двигатель со штангой.
5. Установите рукоятку управления и
левую рукоятку.
6. Установите ремень.
УСТАНОВКА ЗАЩИТНОГО
КОЖУХА
Снимите винты 2 и пластины 1 крепле-
ния с защитного кожуха 3 (Рис. 2). Со-
вместите отверстия крепления защитно-
го кожуха и кронштейна 5, размещенного
на штанге 4 (Рис. 2). Установите пласти-
ны и закрепите их винтами.
1
2
3
5
4
А

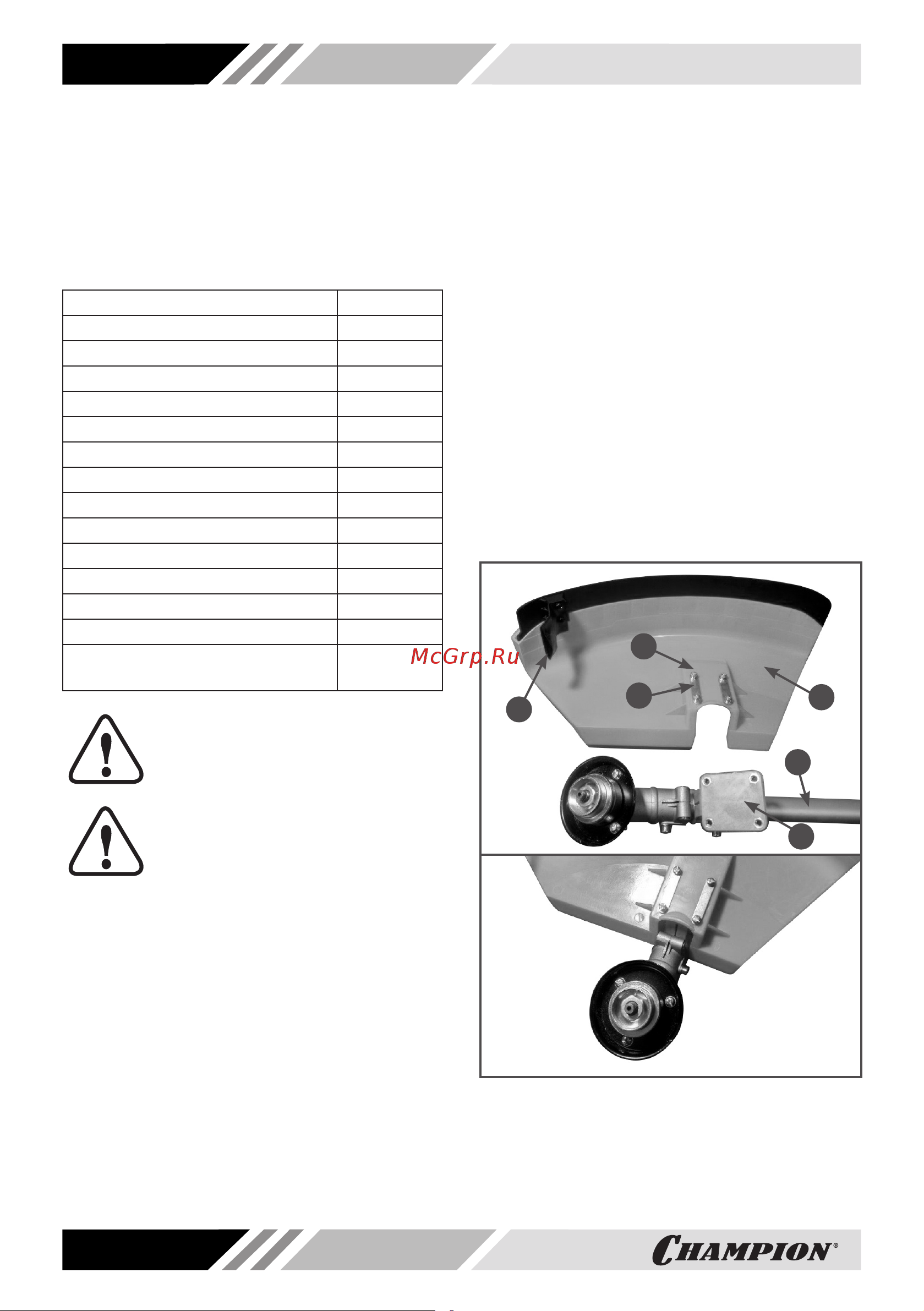

Рис. 2 Установка защитного кожуха
1. Пластина крепления
2. Винт крепления с шайбой
3. Кожух защитный 4. Штанга
5. Кронштейн крепления защитного кожуха
