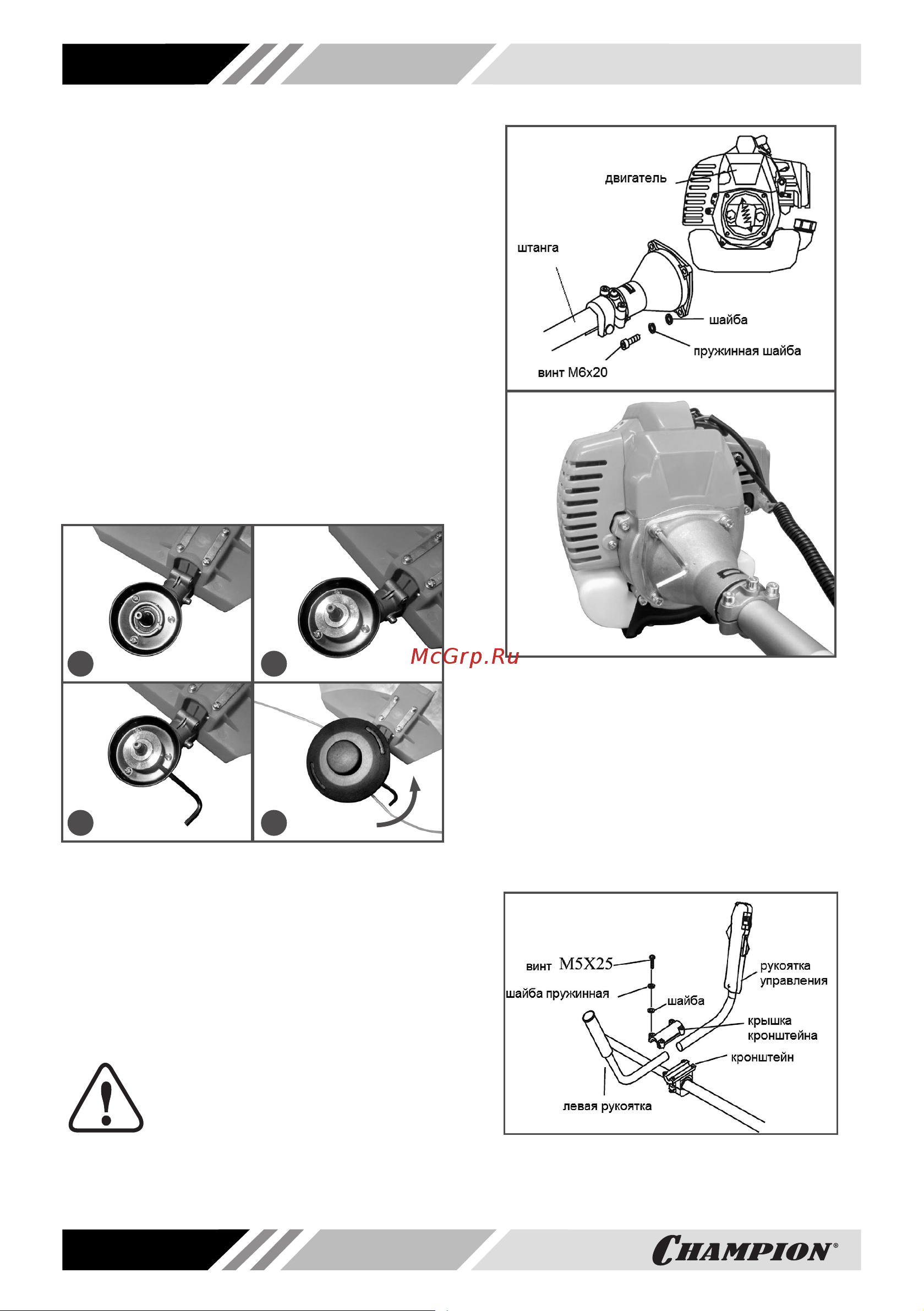

Champion T528S-2 [14/36] Установка триммерной головки

УСТАНОВКА ТРИММЕРНОЙ

ГОЛОВКИ

Для установки триммерной головки вы-

полните следующее.

1. На выходной вал наденьте защитную

шайбу таким образом, чтобы отвер-

стие в чашке редуктора совпало с

отверстием в защитной шайбе (Рис.

4B).

2. Вставьте стопор (например, ключ ше-

стигранный из комплекта поставки) в

отверстия шайбы и чашки, как показа-

но на Рис. 4C.

3. Наденьте триммерную головку на

выходной вал и закрутите ее против

часовой стрелки, как показано на

Рис. 4D.

ВА

DС

Рис. 4 Установка триммерной головки

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И

ШТАНГИ

Для установки двигателя необходимо со-

вместить отверстия на корпусе сцепле-

ния и картере двигателя и закрутить 4

винта при помощи шестигранного ключа

(Рис. 5).

ВНИМАНИЕ!

После сборки двигателя и

штанги топливный бак и вы-

ходной вал редуктора должны

смотреть в одну сторону – вниз.

Рис. 5 Соединение двигателя и штанги

УСТАНОВКА РУКОЯТОК

Ослабьте винты кронштейна крепления

рукояток (Рис. 6) и снимите крышку крон-

штейна. Установите рукоятку управления

и левую рукоятку в кронштейн, устано-

вите крышку кронштейна, отрегулируйте

положение рукояток. Закрутите винты

кронштейна.

Рис. 6 Установка рукояток
