Жесткий диск (или диски) |
25
4

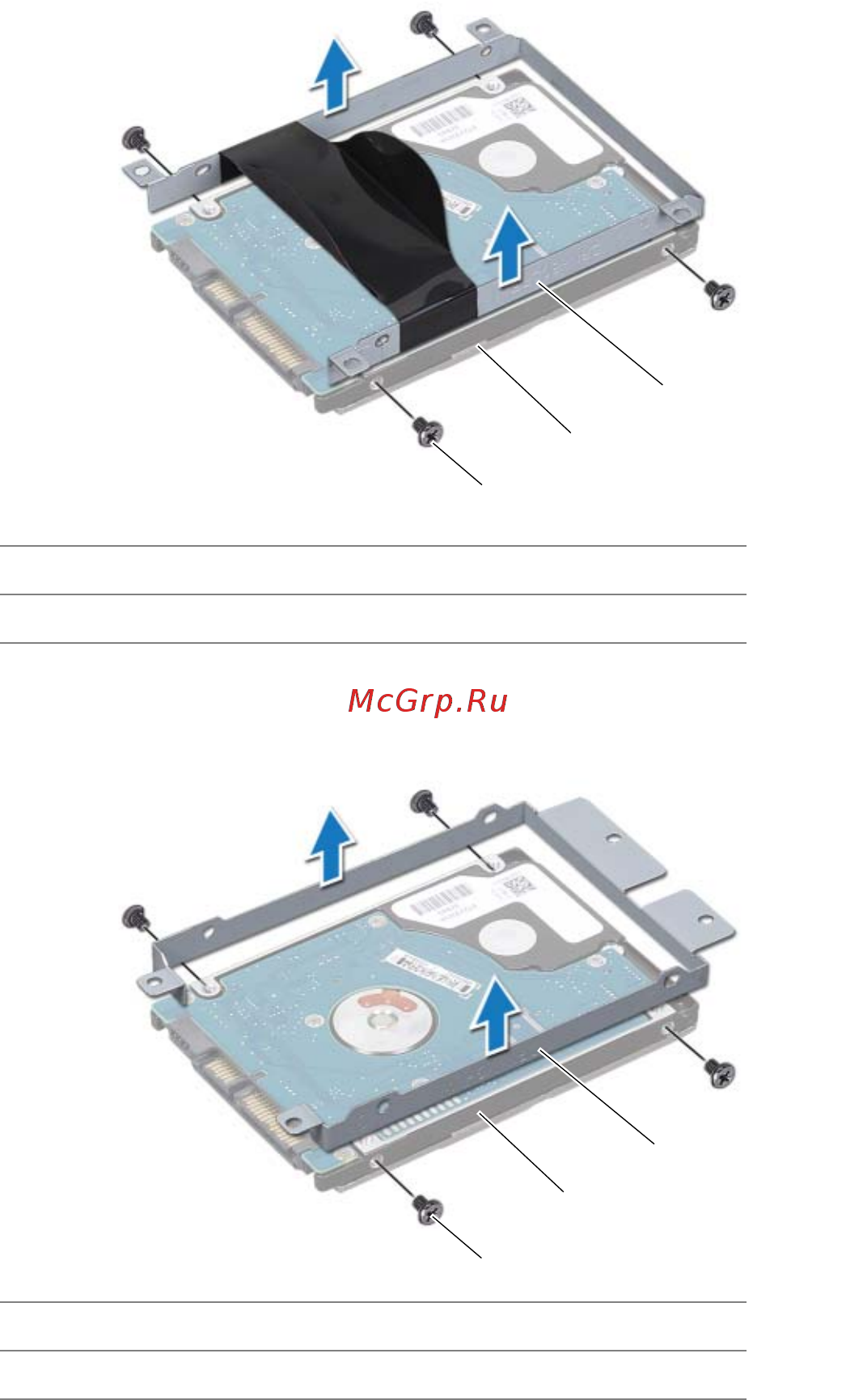

Выверните винты, которыми скоба жесткого диска крепится к жесткому диску.
5
Снимите скобу жесткого диска.
Inspiron 17R-7720
Inspiron 17R-5720/Inspiron 17R-7720
1
винты (4)
2
жесткий диск
3
скоба жесткого диска
1
винты (4)
2
жесткий диск
3
скоба жесткого диска
1
2
3
1
2
3
