Dell Inspiron 5720 /5720-6709/ [94/102] Последовательность действий
![Dell Inspiron 5720 /5720-6709/ [94/102] Последовательность действий](/views2/1080079/page94/bg5e.png)
94
| Динамики
Последовательность действий
1
Сделайте заметки относительно схемы разводки кабеля динамиков и извлеките его из
направляющих желобков в корпусе компьютера.
2
Извлеките динамики вместе с кабелем из корпуса компьютера.

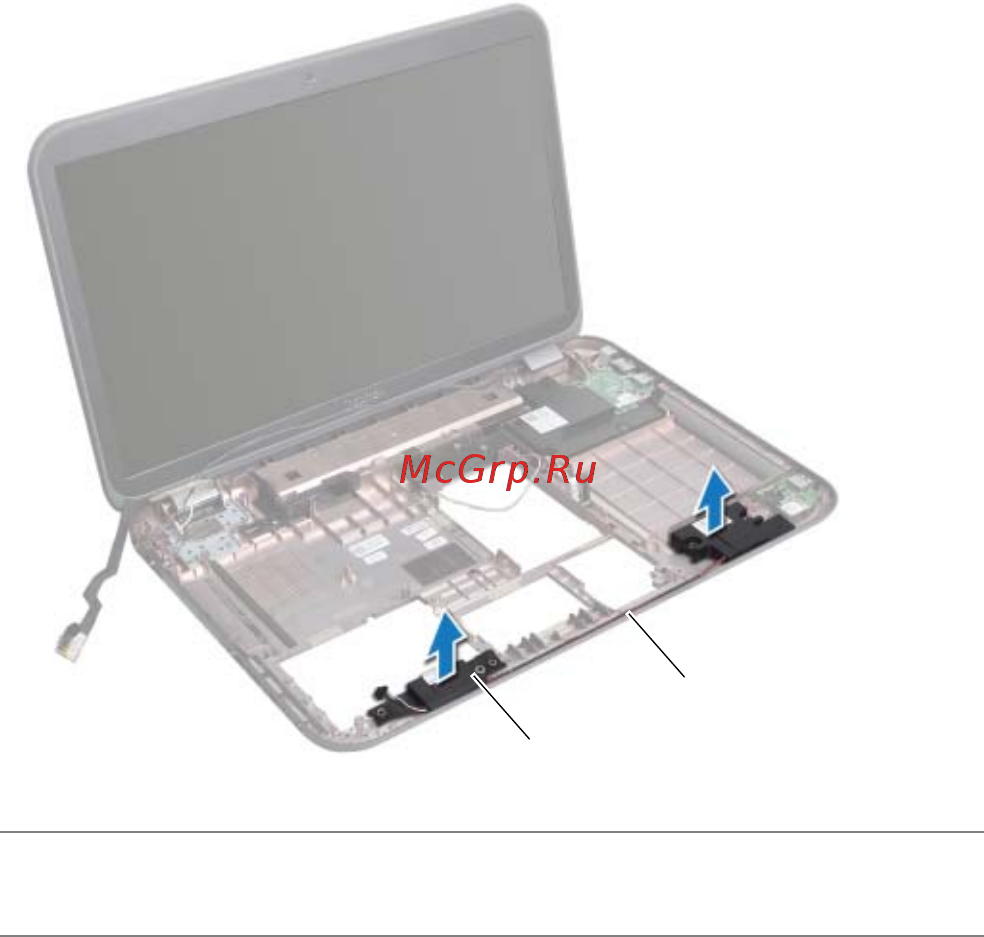

1
динамики (2)
2
схема разводки
кабеля динамиков
1
2
