| Кабель LANUSB
Последовательность действий
1

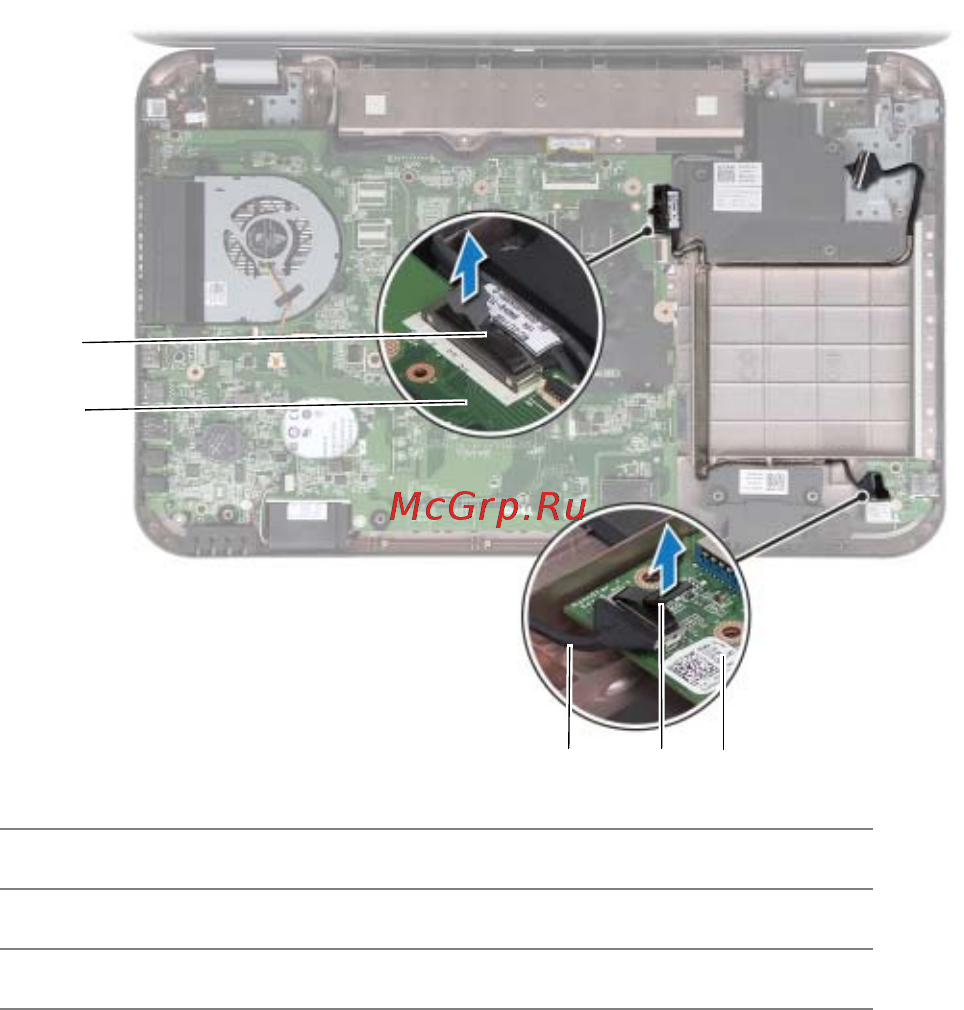

Потяните за язычок, чтобы отсоединить кабель платы USB от его разъема.
2
Потяните за язычок, чтобы отсоединить кабель LANUSB от разъема системной платы.
3
Сделайте заметки относительно схемы разводки кабеля LANUSB и извлеките его из
направляющих желобков в корпусе компьютера.
4
Открепите кабель LANUSB от корпуса компьютера.
1
кабель LANUSB
2
cистемная плата
3
кабель платы USB
4
язычок
5
плата USB
3
1
2
45
