Dell Inspiron 5720 /5720-6709/ [32/102] Последовательность действий
![Dell Inspiron 5720 /5720-6709/ [32/102] Последовательность действий](/views2/1080079/page32/bg20.png)
32
| МиниAплата беспроводной сети

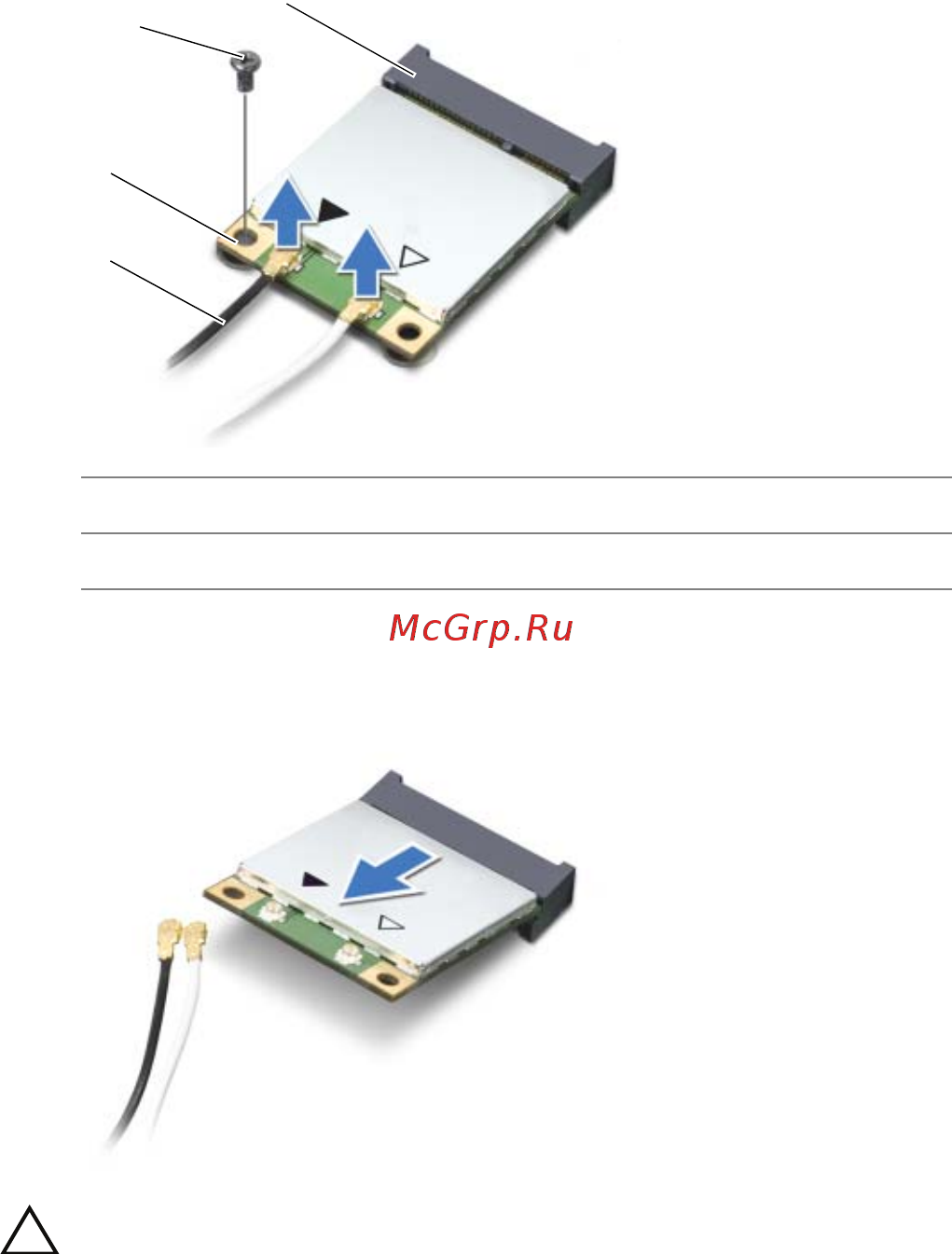

Последовательность действий
1
Отсоедините антенные кабели от разъемов миниAплаты.
2
Выверните винт, которым миниAплата крепится к разъему системной платы.
3
Извлеките миниAплату из разъема на системной плате.
ВНИМАНИЕ. Храните извлеченную мини3плату в защитной антистатической упаковке.
Для получения более подробной информации см. раздел «Защита от электростатического
разряда» в инструкциях по технике безопасности, прилагаемых к компьютеру.
1
антенные кабели (2)
2
миниAплата
3
винт
4
разъем системной платы
1
2
3
4
