| Жесткий диск (или диски)
Последовательность действий
1
Выверните винты, которыми жесткий диск в сборе крепится к корпусу компьютера.
2
Сдвиньте жесткий диск в сборе в сторону боковой части компьютера, чтобы отсоединить
его от разъема на системной плате.
3
Снимите жесткий диск в сборе с корпуса компьютера.

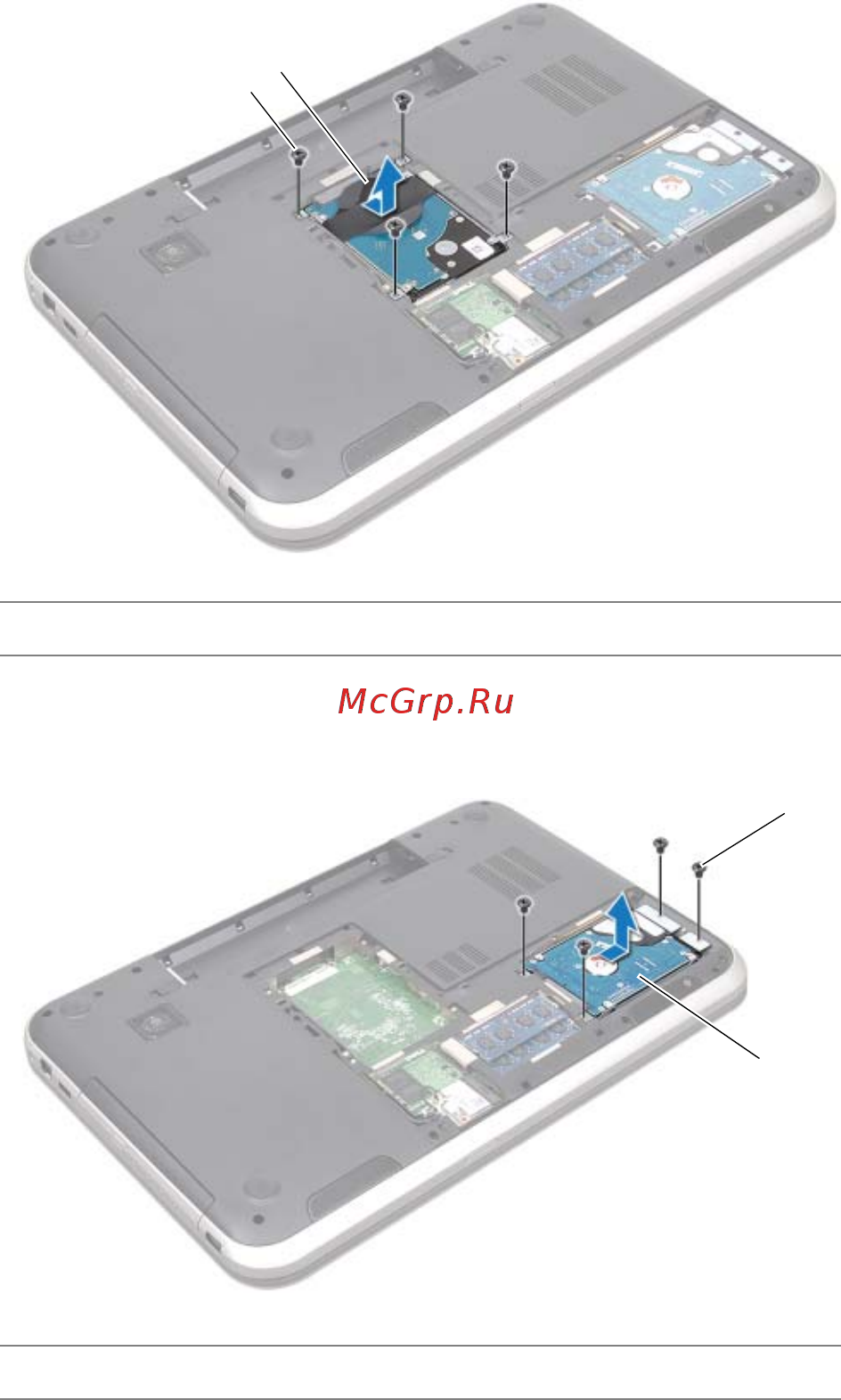

Inspiron 17R-7720
Inspiron 17R-5720/Inspiron 17R-7720
1
винты (4)
2
жесткий диск в сборе
1
винты (4)
2
жесткий диск в сборе
1
2
1
2
