Системная плата |
77
3
Переверните компьютер и откройте крышку дисплея до упора.
4
Потяните за язычок, чтобы отсоединить кабель дисплея и кабель LANUSB от разъемов
на системной плате.
5
Отсоедините кабель динамиков от разъема на системной плате.
6
Выверните винты, которыми системная плата в сборе крепится к корпусу компьютера.
7
Выверните винт, которым разъем адаптера питания крепится к корпусу компьютера.
8
Осторожно приподнимите системную плату в сборе под углом и высвободите ее разъемы
из пазов на корпусе компьютера.

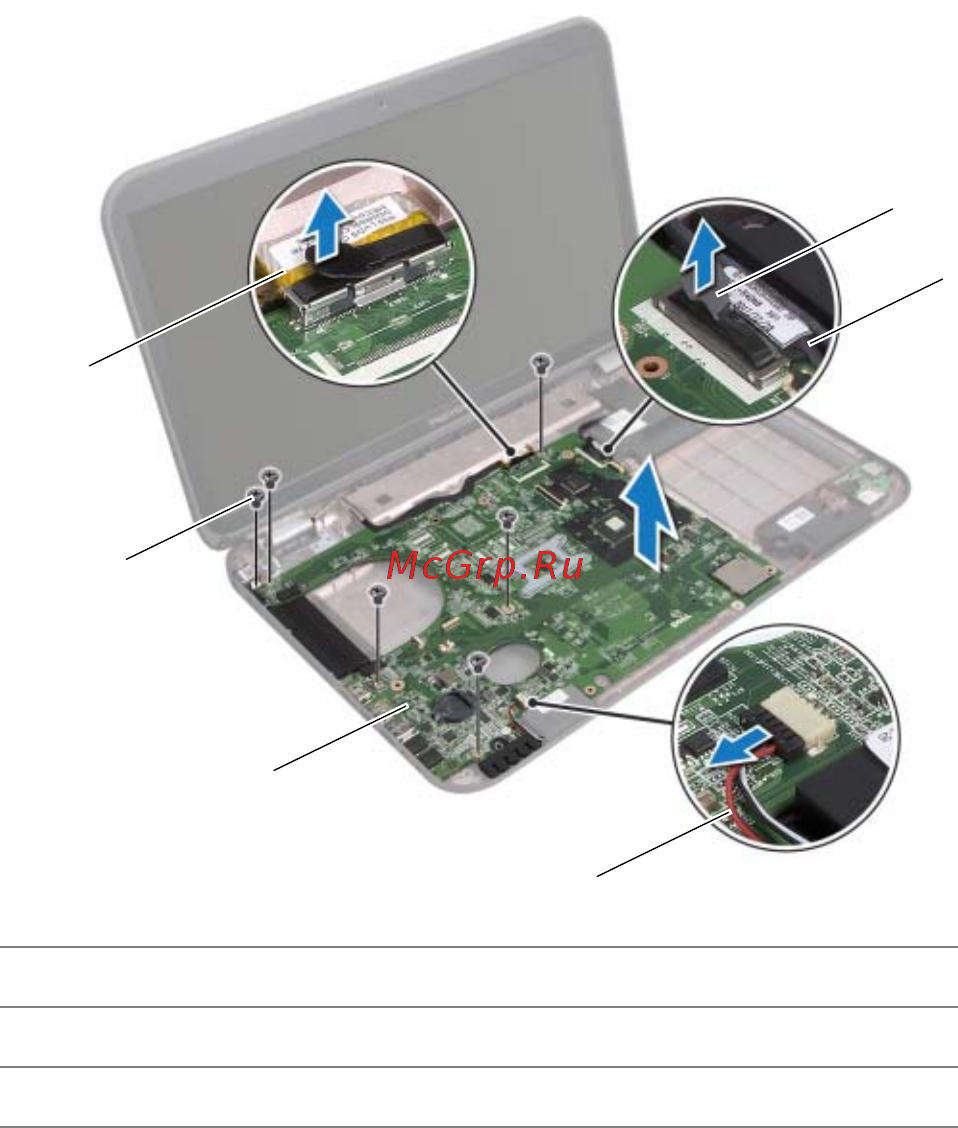

1
кабель дисплея
2
винты (6)
3
системная плата в сборе
4
кабель динамиков
5
кабель LANUSB
6
язычок
1
2
3
4
5
6
