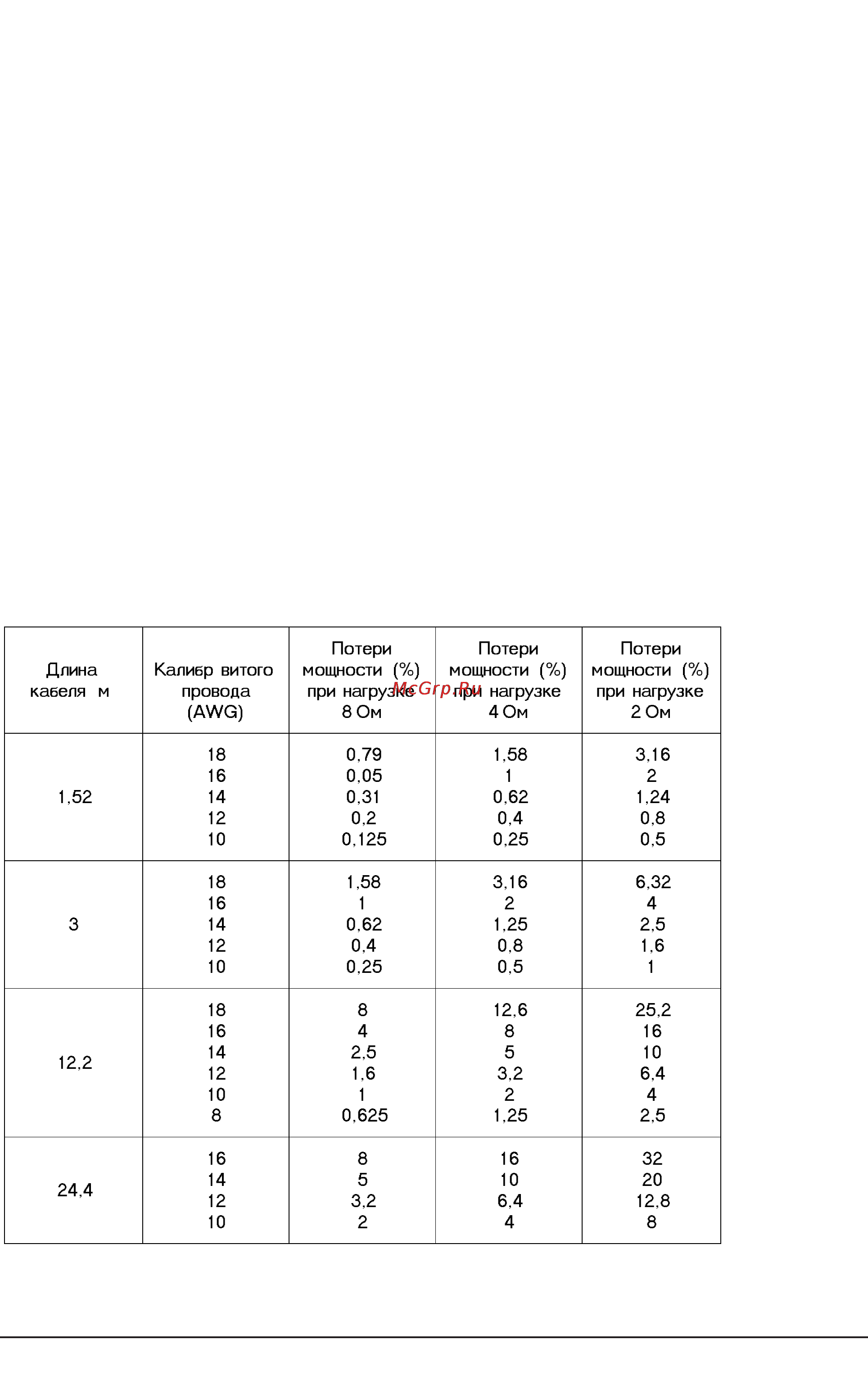

• Калибровка акустических кабелей 10
• Серия орб руководство пользователя 10
• Мостовой 7монофонический режим 11
• Орз 2600 3400 и 3600 11
• Серия орб руководство пользователя 11 11
• Ср5 2600 3400 и 3600 11
• Стереофонический режим 11
• Типовые схемы подключения усилителей 11
• Gps 2600 12
• Вес 12
• Взаимовлияние каназов 12
• Габариты 12
• Защита 12
• Индикаторы каждый каназ 12
• Конструкция 12
• Коэффициент ослабления 8 ом 12
• Коэффициент усиления 12
• Максимальный перепад напряжения км8 12
• Минимальное сопротивление нагрузки 12
• Мрте 1мп 12
• Номинальная мощность 2x2 ом 12
• Номинальная мощность 2x4 ом 12
• Номинальная мощность 2x8 ом 12
• Ослабление синфазного сигнала входа 12
• Охлаждение 12
• Полоса пропускания на номинальной мощности 12
• Потребляемая мощность 12
• Потребляемый ток 1 8 мощности 2 ом 12
• Разъемы 12
• Регуляторы 12
• Серия gps руководство пользователя 12
• Скорость нарастания выходного напряжения 12
• Сопротивление входа 12
• Технические характеристики 12
• Тно 2 х 8 ом 12
• Тпп 2 х 2 ом 12
• Тпп 2 х 4 ом 12
• Частотная характеристика 12
• Чувствительность входа х 40 12
• Шумы и наводки 12
• Gps 3400 номинальная мощность 2x2 ом 13
• Вес 13
• Взаимовлияние каналов 13
• Габариты 13
• Защита 13
• Индикаторы каждый канал 13
• Кон струкция 13
• Коэффициент ослабления 8 ом 13
• Коэффициент усиления 13
• Мрте 1мо 13
• Номинальная мощность 2x4 ом 13
• Номинальная мощность 2x8 ом 13
• Ослабление синфазного сигнала входа 13
• Охлаждение 13
• Потребляемая мощность 13
• Потребляемый ток 1 8 мощности 2 ом 13
• Разъемы 13
• Регуляторы 13
• Серия gps руководство пользователя 13 13
• Скорость нарастания выходного напряжения 13
• Сопротивление входа 13
• Тно 2x8 ом 13
• Тпп 2x2 ом 13
• Тпп 2x4 ом 13
• Чувствительность входа х 40 13
• Шумы и наводки 13
• Gps 3500 номинальная мощность 2x4 ом 14
• Smpte imd 14
• Th d 2 х 4 ом 14
• Th d 2 х 8 ом 14
• Вес 14
• Взаимовлияние канатов 14
• Габариты 14
• Защита 14
• Индикаторы каждый канал 14
• Конструкция 14
• Коэффициент ослабления 8 ом 14
• Коэффициент усиления 14
• Максимальный перепад напряжения rms 14
• Номинальная мощность 2x8 ом 14
• Ослабление синфазного сигнала входа 14
• Охлаждение 14
• Полоса пропускания на номинальной мощности 14
• Потребляемая мощность 14
• Потребляемый ток 1 8 мощности 4 ом 14
• Разъемы 14
• Регуляторы 14
• Серия gps руководство пользователя 14
• Скорость нарастания выходного напряжения 14
• Сопротивление входа 14
• Частотная характеристика 14
• Чувствительность входа х 40 14
• Шумы и наводки 14

Похожие устройства

• Chunghop Q-988E Инструкция по эксплуатации
• Festool DTS 400 Q-PLUS 567819 в контейнере Инструкция по эксплуатации
• Garmin nuvi 660 Инструкция по эксплуатации
• Thermex Champion Slim ES 60 V Инструкция по эксплуатации
• Chunghop Q1E Инструкция по эксплуатации
• Peavey GPS 2600 Инструкция по эксплуатации
• Brita 2060 Инструкция по эксплуатации
• Festool DTS 400 EQ-PLUS 567821 в контейнере Инструкция по эксплуатации
• Garmin nuvi 650 Инструкция по эксплуатации
• Bork CG MMN 9015 SI Инструкция по эксплуатации
• Thermex Hit H15-U Инструкция по эксплуатации
• Peavey GPS 3500 Инструкция по эксплуатации
• Chunghop Q88E Инструкция по эксплуатации
• Festool Deltex DX 93 E 567722 Инструкция по эксплуатации
• Garmin nuvi 610 Инструкция по эксплуатации
• Vitek VT-1506 Инструкция по эксплуатации
• Peavey GPS 900 Инструкция по эксплуатации
• Энкор ЛМЭ-750/457, 1/4 50280 Инструкция по эксплуатации
• Chunghop RM-366C Инструкция по эксплуатации
• Garmin nuvi 360 Инструкция по эксплуатации

Защита 1Р Данный вид защиты задействуется при включении питания усилителя а также после срабатывания других видов защиты Включение нагрузки в этом случае осуществляется только после достижения нормального режима работы усилителя В целях исключения нежелательного скачка выходного напряжения после включения выхода отключения защитного выходного реле усиление плавно увеличивается до установленного значения Защита от перегрева При недопустимом повышении температуры охлаждающего радиатора или силового трансформатора включается защита от перегрева также обеспечивающая отключение выходов усилителя Возврат в рабочий режим осуществляется после охлаждения усилителя и достижения им рабочей температуры При срабатывании данного вида защиты горит индикатор соответствующего канала а охлаждающие вентиляторы работают с максимальной скоростью вращения Защита от короткого замыкания выхода В случае короткого замыкания выхода усилителя автоматически срабатывают функция ЬРС защита от перегрева и выходное реле Данный вид неисправности функция ЬРС определяет как недопустимо низкое сопротивление нагрузки и понижает усиление сигнала до безопасного уровня а выходное реле отключает нагрузку до восстановления рабочего режима усилителя Защита от постоянного напряжения на выходе Данная функция срабатывает при возникновении на выходах усилителя постоянного напряжения или сигнала инфра низкой частоты Автоматическое отключение выходов каналов в таких случаях обеспечивает безопасную эксплуатацию акустических систем Калибровка акустических кабелей Потери выходной мощности в зависимости от калибра и длинны акустического кабеля Калибр витого провода AWG Потери мощности при нагрузке 8 Ом Потери мощности при нагрузке 4 Ом Потери мощности при нагрузке 2 Ом 1 52 18 16 14 12 10 0 79 0 05 0 31 0 2 0 125 1 58 1 0 62 0 4 0 25 3 16 2 1 24 0 8 0 5 3 18 16 14 12 10 1 58 1 0 62 0 4 0 25 3 16 2 1 25 0 8 0 5 6 32 4 2 5 1 6 1 12 2 18 16 14 12 10 8 8 4 2 5 1 6 1 0 625 12 6 8 5 3 2 2 1 25 25 2 16 10 6 4 4 2 5 24 4 16 14 12 10 8 5 3 2 2 16 10 6 4 4 32 20 12 8 8 Длина кабеля м 10 Серия ОРБ Руководство пользователя
