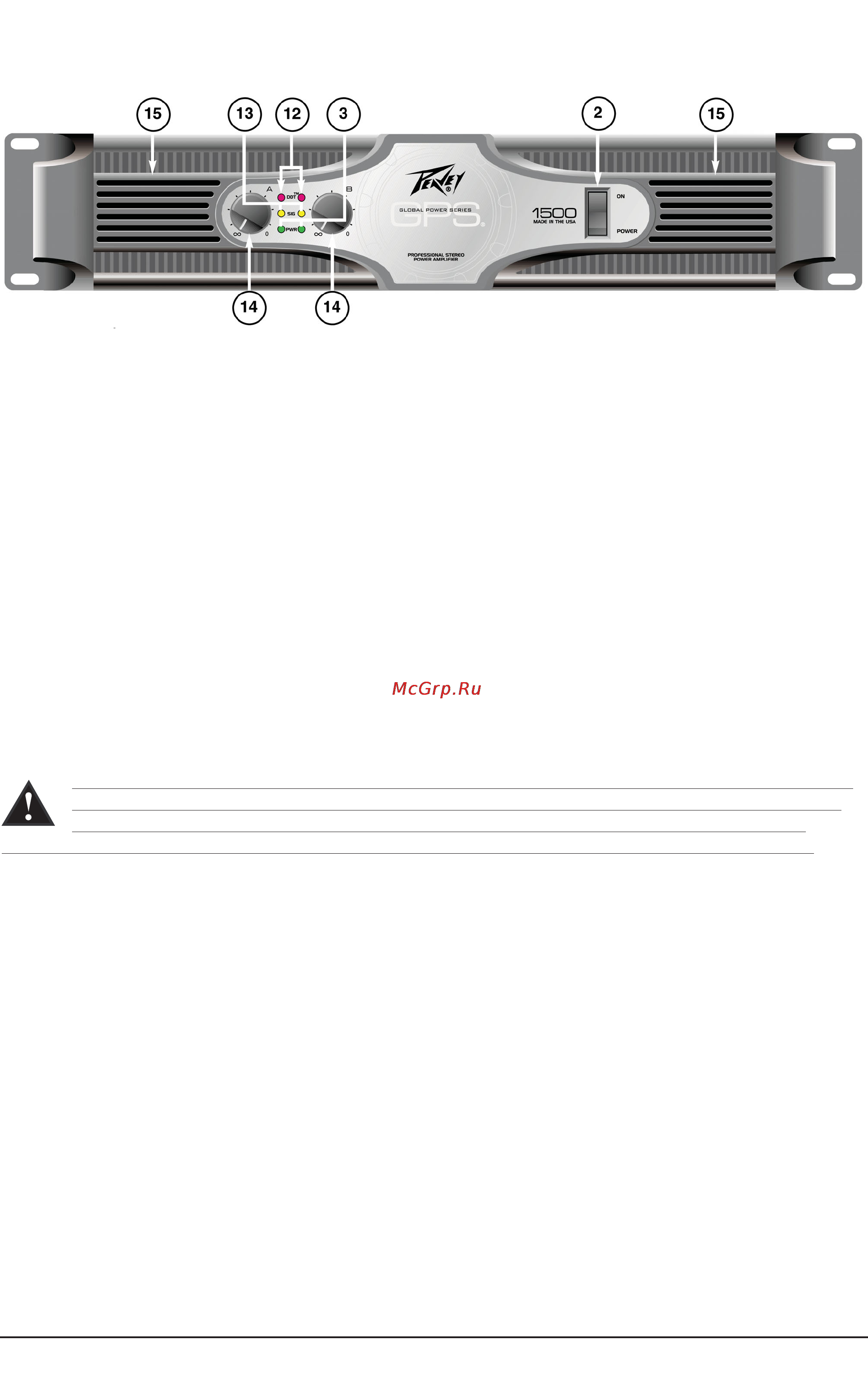

Фронтальная панель В данном разделе приведены описания регуляторов и индикаторов расположенных на фронтальной панели Описание переключателя питания и соответствующего индикатора даны выше в разделе Питание 12 Индикаторы включения блока компрессии DDT Данные индикаторы загораются в случае активизации блока компрессии сигнала соответствующего канала 13 Индикаторы выходного сигнала При появлении на выходе сигнала с амплитудой выше 1 В загорается индикатор соответствующего канала 14 Индикаторы входного сигнала Данные индикаторы предназначены для контроля уровня входного сигнала Максимальное усиление 30 дБ 40х соответствует установке регулятора чувствительности в максимальное крайнее положение по часовой стрелке до упора В этом случае обеспечивается максимальный динамический диапазон системы Ослабление входного сигнала регулятором чувствительности входа в свою очередь позволяет уменьшить уровень шумов с одновременным уменьшением динамического диапазона 15 Вентиляционные отверстия расположены на фронтальной и тыльной панелях прибора Охлаждение усилителя осуществляется с помощью двух вентиляторов постоянного напряжения Включение и плавно изменяющаяся скорость вращения вентиляторов зависят только от температуры охлаждающих радиаторов усилителя При включении холодного усилителя вентиляторы не работают А Внимание НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ УСИЛИТЕЛЯ В процессе работы усилитель нуждается в поступлении свежего воздуха для обеспечения своевременного охлаждения и сохранения технических характеристик Блокирование выходного на фронтальной панели и входного на тыльной панели отверстий приведет к неизбежному перегреву и отключению усилителя Требования по технической эксплуатации Сетевое питание Сеть используемая для питания усилителей серии GPS должна иметь достаточные ресурсы для обеспечения их выходных характеристик Максимальный потребляемый ток ограничивается сетевым предохранителем усилителя Потребляемый ток каждой модели указан в соответствующих технических характеристиках Напряжение сети должно соответствовать значению указанному на тыльной панели каждой модели усилителя Гарантия не распространяется на усилители вышедшие из строя по причине подключения несоответствующего напряжения питания Сетевой шнур Для Вашей безопасности усилитель снабжен съемным трех проводным сетевым кабелем обеспечивающим надежное заземление Ни при каких обстоятельствах не отключайте заземление прибора В случаях использования приборов в которых не предусмотрена возможность заземления используйте подходящие адаптеры заземления Использование розеток с контактом заземления обеспечивает уменьшение шумов выходного сигнала усилителя и значительно снижает риск поражения электрическим током Примечание Перед осуществлением коммутационных работ всегда отключайте питание усилителя В качестве дополнительной подстраховки перед включением усилителя устанавливайте его регулятор чувствительности в минимальное положение 8 Серия GPS Руководство пользователя
