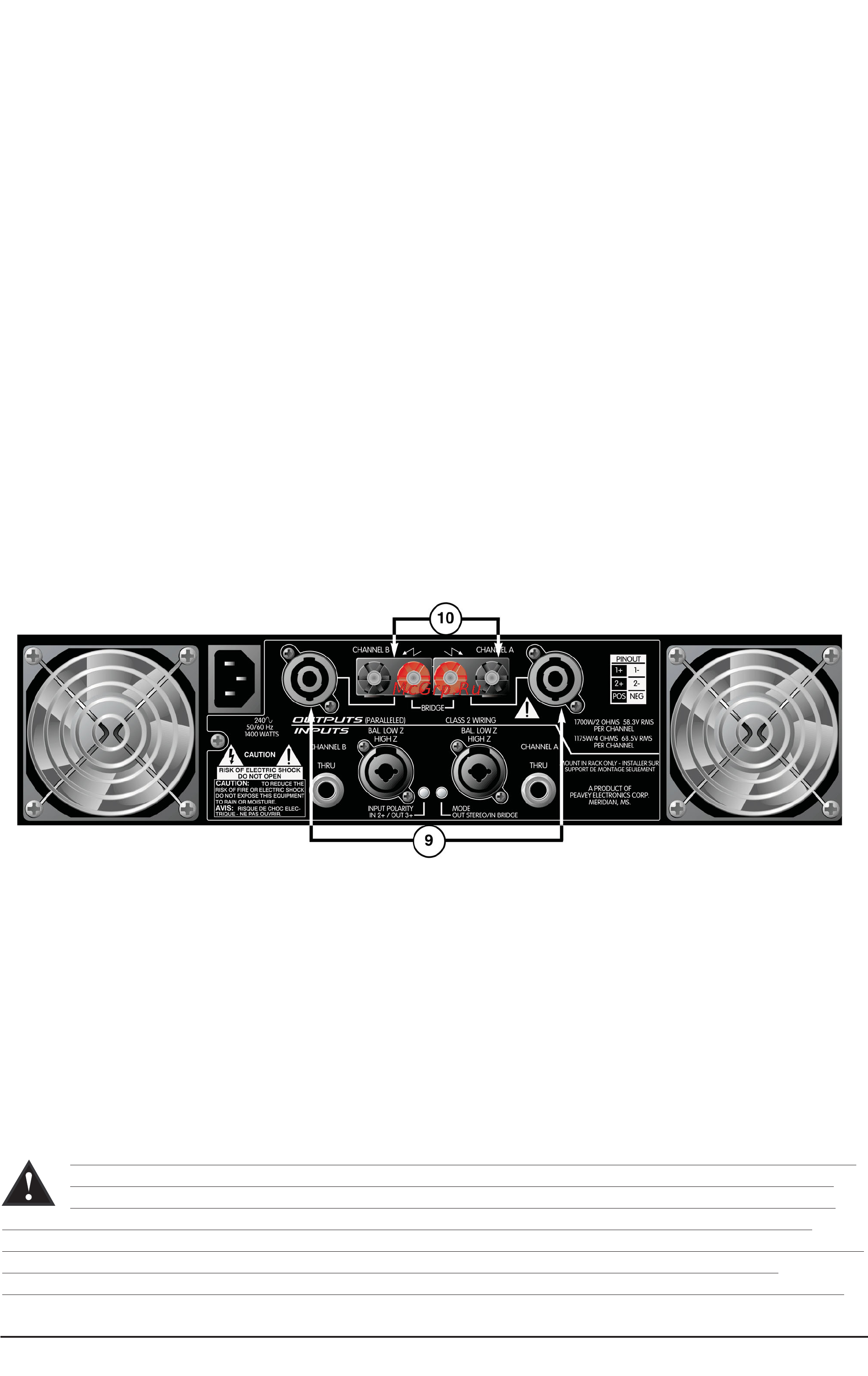

использоваться в качестве линейного выхода для коммутации с другими входными разъемами этого же усилителя или других усилителей находящихся в одной и той же рэковой стойке Таким образом один сбалансированный выход микшера можно коммутировать с усилителем посредством разъема XLR и снимать еще один несбалансированный сигнал с разъема THRU В качестве альтернативы можно использовать вход 1 4 комбинированных разъемов 5 и 6 В этом случае разъем THRU превращается в мостовой разъем аналог Y кабеля позволяющий направлять входной сигнал данного усилителя на входные джековые разъемы 1 4 этого же усилителя или других усилителей системы Примечание разъем THRU не предназначен для использования в качестве входа Некорректное использование может привести к чрезмерной перегрузке источника сигнала Несмотря на то что никакой катастрофы не произойдет это может привести к существенному снижению коэффициента усиления и соответствующим образом сказаться на качестве звука Выходы 9 Выходные разъемы Speakon Конструкция каждого усилителя серии GPS предусматривает две отдельные выходные секции которые оснащены параллельными выходами Усилители оборудованы сдвоенными выходными разъемами Speakon Разъемы имеют четыре контакта следующего назначения 1 1 2 и 2 При этом контакты 1 и 2 подключены параллельно к положительному плечу выхода усилителя а контакты 1 и 2 к отрицательному Данная схема подключения является типовой для каждого канала Примечание Для обеспечения наилучших выходных характеристик звукоусиливающей системы выбирайте оптимальный способ подключения акустических систем к усилителю с учетом их технических характеристик и особенностей В конце руководства приведены несколько типовых схем подключения усилителей серии GPS Помимо разъемов Speakon выходы усилителей этой серии также оборудованы клеммами зажимного типа 10 Выходные клеммы зажимного типа Независимо от модели в каждом усилителе данной серии предусмотрены выходные клеммы зажимного типа Подключение колонок к ним осуществляется с помощью зачищенных концов акустического кабеля или штекеров банан Параллельное соединение выходных клемм и разъемов Эреакоп каждого канала обеспечивает возможность подключения нескольких акустических колонок к одному выходу При эксплуатации усилителя в условиях продолжительной высокой нагрузки рекомендуется использовать зажимные клеммы При коммутации соблюдайте правильную полярность подключения выходов клемма красного цвета является положительным плечом канала а черная отрицательным и соединена с шасси усилителя Соответственно клемма красного цвета должна быть подключена к положительному входу колонки В мостовом режиме подключение акустических колонок осуществляется только к клеммам красного цвета Выходная клемма канала А в этом случае считается положительной и соединяется с положительным входом колонки А Внимание Независимо от способа подключения суммарное сопротивление нагрузки для моделей GPS 2600 и 3400 не должно быть менее 2 Ом канал в стереофоническом режиме и 4 Ом в мостовом Для модели GPS 3500 не менее 4 Ом канал в стереофоническом режиме и 8 Ом в мостовом При эксплуатации усилителя в условиях продолжительных высоких нагрузок предпочтительно использовать акустические системы с сопротивлением 4 Ом канал для стереофонического и 8 Ом для мостового режимов независимо от модели В этом случае рабочая температура усилителя будет существенно ниже Эксплуатацияснагрузкойболее4Ом каналидажевусловиях открытого выходасчитаетсябезопасной Серия GPS Руководство пользователя 7
