Indesit K1G21S X/R [3/11] Расположение
Содержание
- Ф indesit 1
- Безопасность хорошая при вычка 2
- Выравнивание плиты 3
- Расположение 3
- Установка опор 3
- Установка плиты 3
- Устинобкз 3
- Контроль плотности подсоединения 4
- Настройка плиты на различные типы газа 4
- Подключение газа 4
- Подключение гибкой бесшовной стальной трубы к резьбовому соединению 4
- Подключение шлангом 4
- Подсоединение кабеля к сети 4
- Электрические соединения 4
- Настройка газового гриля на различные типы газа 5
- Настройка газовой духовки на другой тип газа 5
- Примечание 5
- Рис 5
- Старайтесь не повредить провода питания и термопары 5
- Таблица 1 сжиженный газ природный газ 6
- Характеристики горелок и жиклёров 6
- Внутренние размеры духовки 7
- Внутренние размеры отделения для хранения и подогрева 7
- Внутренний объем духовки 7
- Горелки 7
- Кухонная плита с газовой духовкой описание 7
- Напряжение и частота питания 7
- Технические характеристики 7
- Min 150 180 220 мах 8
- Инструкций по эксплуатаций 8
- Кнопка освещения духовки о 8
- Модели с устройством безопасности 8
- Рукоцтки управление верхними газовыми горелками n 8
- Рукоятка таймера р 8
- Рукоятка управления газовой духовкой и грилем м 8
- Электронное зажигание верхних газовых горелок 8
- Вертел 9
- Выпечка пирогов 9
- Использование газовых горелок 9
- Отделение для хранения принадлежностей 9
- Практйчёскиё советы 9
- Приготовление рыбы и мяса 9
- Замена лампы в духовке 10
- Обслуживание й уход 10
- Удаление крышки 10
- Indesit company spa 11
- Лет 11
- Практические советы 11
- Со дня изготовления 11
- Срок службы 11
Похожие устройства
- Husqvarna 356BTx Инструкция по эксплуатации
- Sony BRAVIA KDL-55HX853 Инструкция по эксплуатации
- Samsung GE73AR Инструкция по эксплуатации
- Husqvarna 580BTS Инструкция по эксплуатации
- Sony BRAVIA KDL-55HX823 Инструкция по эксплуатации
- Samsung MC32F604TCT Инструкция по эксплуатации
- Husqvarna 125BVx Инструкция по эксплуатации
- Sony BRAVIA KDL-55HX820 Инструкция по эксплуатации
- Russell Hobbs 18945-70 Colors Purple Passion Инструкция по эксплуатации
- Husqvarna S 500 PRO Инструкция по эксплуатации
- Sony BRAVIA KDL-55HX753 Инструкция по эксплуатации
- Philips Avance Collection HR1660/90 Инструкция по эксплуатации
- Husqvarna 143AE15 Инструкция по эксплуатации
- Sony BRAVIA KDL-46HX925 Инструкция по эксплуатации
- Philips Daily Collection HD2596/00 Инструкция по эксплуатации
- LG GL-B342VM.ASWQCIS Инструкция по эксплуатации
- Sony BRAVIA KDL-46HX923 Инструкция по эксплуатации
- Philips Daily Collection HD2596/90 Инструкция по эксплуатации
- LG GL-M252VA.ALRQFLY Инструкция по эксплуатации
- Sony BRAVIA KDL-46HX920 Инструкция по эксплуатации

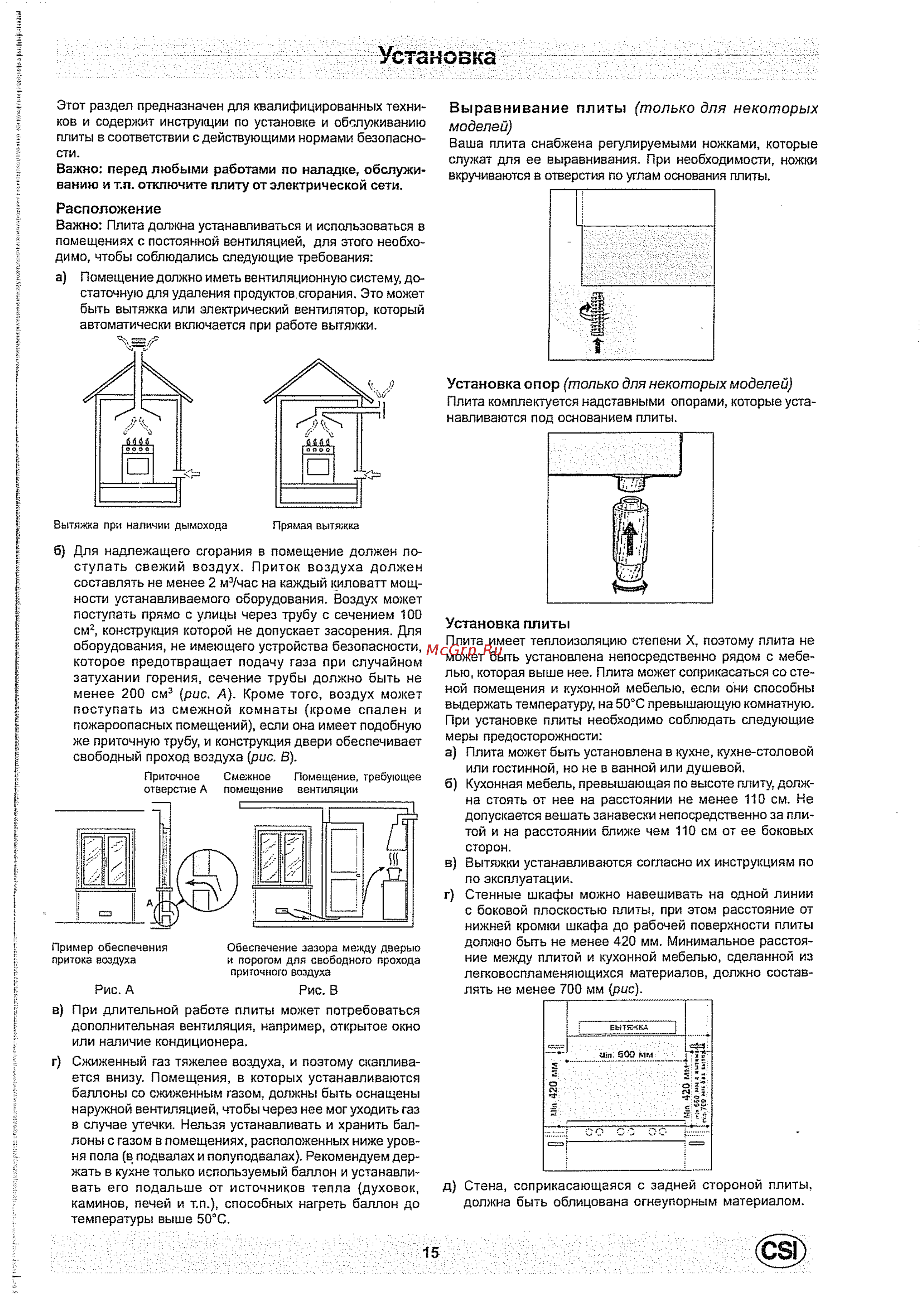

УстиноБКЗ Этот раздел предназначен для квалифицированных техни ков и содержит инструкции по установке и обслуживанию плиты в соответствии с действующими нормами безопасно сти Важно перед любыми работами по наладке обслужи ванию и т п отключите плиту от электрической сети Выравнивание плиты только для некоторых моделей Ваша плита снабжена регулируемыми ножками которые служат для ее выравнивания При необходимости ножки вкручиваются в отверстия по углам основания плиты Расположение Важно Плита должна устанавливаться и использоваться в помещениях с постоянной вентиляцией для этого необхо димо чтобы соблюдались следующие требования а Помещение должно иметь вентиляционную систему до статочную для удаления продуктов сгорания Это может быть вытяжка или электрический вентилятор который автоматически включается при работе вытяжки Установка опор только для некоторых моделей Плита комплектуется надставными опорами которые уста навливаются под основанием плиты Вытяжка при наличии дымохода Прямая вытяжка б Для надлежащего сгорания в помещение должен по ступать свежий воздух Приток воздуха должен составлять не менее 2 мэ час на каждый киловатт мощ ности устанавливаемого оборудования Воздух может поступать прямо с улицы через трубу с сечением 100 см2 конструкция которой не допускает засорения Для оборудования не имеющего устройства безопасности которое предотвращает подачу газа при случайном затухании горения сечение трубы должно быть не менее 200 см3 рис А Кроме того воздух может поступать из смежной комнаты кроме спален и пожароопасных помещений если она имеет подобную же приточную трубу и конструкция двери обеспечивает свободный проход воздуха рис В Установка плиты Плита имеет теплоизоляцию степени X поэтому плита не может быть установлена непосредственно рядом с мебе лью которая выше нее Плита может соприкасаться со сте ной помещения и кухонной мебелью если они способны выдержать температуру на 50 С превышающую комнатную При установке плиты необходимо соблюдать следующие меры предосторожности а Плита может быть установлена в кухне кухне столовой или гостинной но не в ванной или душевой б Кухонная мебель превышающая по высоте плиту долж на стоять от нее на расстоянии не менее 110 см Не допускается вешать занавески непосредственно за пли той и на расстоянии ближе чем 110 см от ее боковых сторон в Вытяжки устанавливаются согласно их инструкциям по по эксплуатации г Стенные шкафы можно навешивать на одной линии с боковой плоскостью плиты при этом расстояние от нижней кромки шкафа до рабочей поверхности плиты должно быть не менее 420 мм Минимальное расстоя ние между плитой и кухонной мебелью сделанной из легковоспламеняющихся материалов должно состав лять не менее 700 мм рис Приточное Смежное Помещение требующее отверстие А помещение вентиляции Пример обеспечения притока воздуха Рис А Обеспечение зазора между дверью и порогом для свободного прохода приточного воздуха Рис В в При длительной работе плиты может потребоваться дополнительная вентиляция например открытое окно или наличие кондиционера г Сжиженный газ тяжелее воздуха и поэтому скаплива ется внизу Помещения в которых устанавливаются баллоны со сжиженным газом должны быть оснащены наружной вентиляцией чтобы через нее мог уходить газ в случае утечки Нельзя устанавливать и хранить бал лоны с газом в помещениях расположенных ниже уров ня пола в подвалах и полуподвалах Рекомендуем дер жать в кухне только используемый баллон и устанавли вать его подальше от источников тепла духовок каминов печей и т п способных нагреть баллон до температуры выше 50 С д 15 Стена соприкасающаяся с задней стороной плиты должна быть облицована огнеупорным материалом
