Yokogawa EJX630A Технические характеристики онлайн
Y
ООО “Иокогава Электрик СНГ”
Грохольский пер., 13, стр. 2, Москва, Россия
Тел.:+7(495) 737-78-68/71 Факс: +7(495) 737-78-69/72
GS 01C25F05-01RU
© Авторское право Апрель 2010
18-е издание, июнь 2017

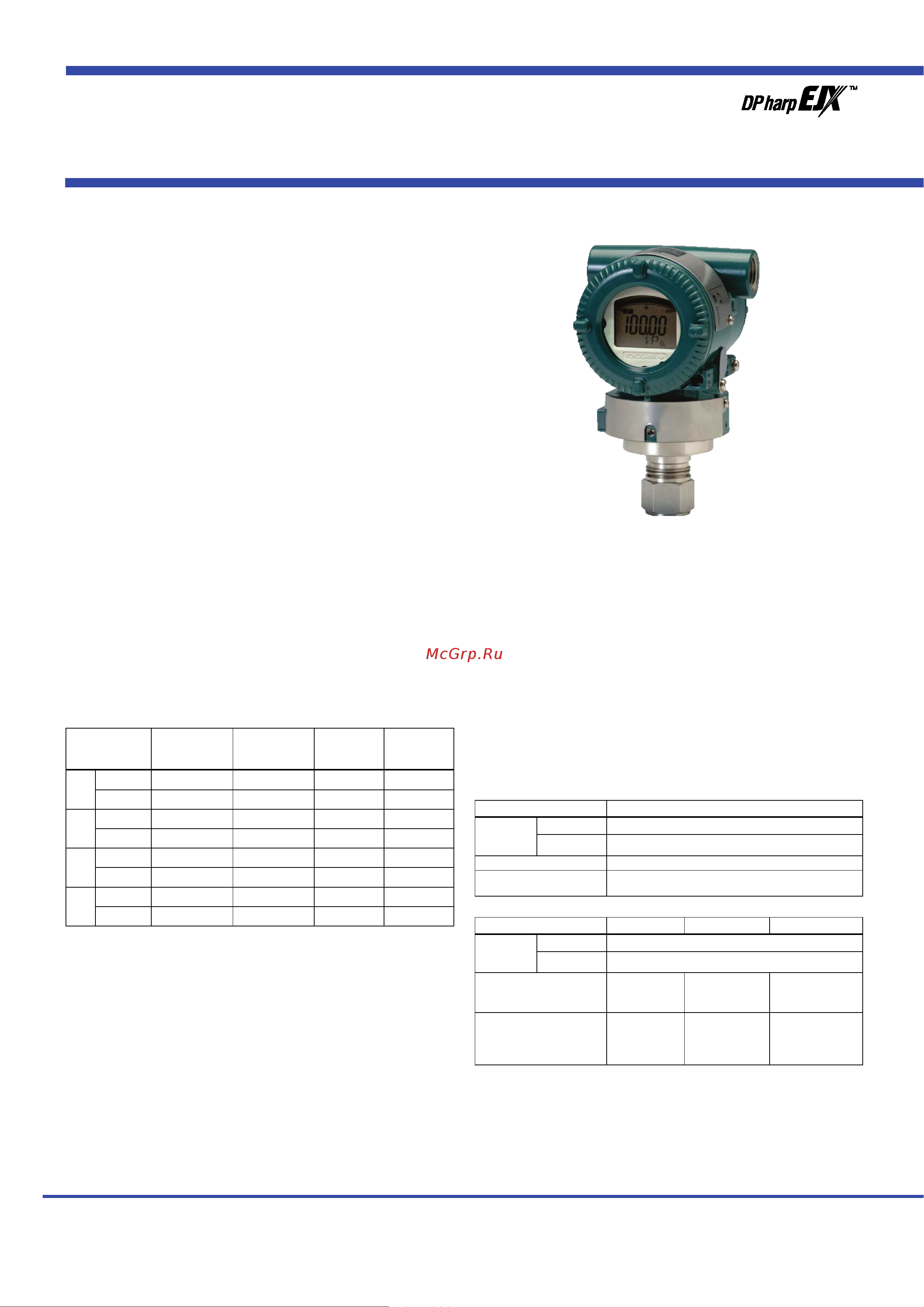

Высокоэффективный датчик абсолютного (ЕJX610А) и избы-
точного (ЕJX630А) давления содержит монокристаллический
кремниевый резонансный чувствительный элемент и может
быть использован для измерения давления жидкости, газа или
пара. Его выходной сигнал 4÷20 мА постоянного тока соответ-
ствует величине измеряемого давления. Датчик обеспечивает
быстрый отклик, позволяет осуществлять дистанционный
контроль и установку параметров посредством цифровой связи
с BRAIN или HART- коммуникатором, располагает функцией диа-
гностики и дополнительным выходом состояния для сигнализа-
ций по верхнему/нижнему пределу давления. Многоточечная тех-
нология измерения обеспечивает расширенную диагностику,
позволяющую выявлять такие нарушения, как блокировка им-
пульсной линии или поломка теплотрассы.
Также можно использовать протокол связи по шине F
OUNDATION
Fieldbus и PROFIBUS PA.
Все модели серии EJX в стандартной конфигурации за исклю-
чением типов Fieldbus и PROFIBUS, имеют сертификацию TÜV
как удовлетворяющие уровню SIL 2 по нормам техники без-
опасности.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Для элементов, обозначенных «» смотрите GS 01C25T02-
01EN для типа связи Fieldbus, и смотрите GS 01C25T04-01EN
для типа связи PROFIBUS PA .
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ШКАЛЫ И
ДИАПАЗОНА
(Для датчика модели EJX610 даны абсолютные величины
значений, и нижние пределы диапазона равны 0).
Шкала (Ш)
и диапазон изме-
рения (ДИ)
MПа
фунт на кв.дюйм
(/D1)
бар
(/D3)
кгс/см
2
(/D4)
А
Ш 2...200 кПа 0,3...29 0,02...2 0,02...2
ДИ –100...200 кПа
–14,5...29 –1...2 –1...2
В
Ш 0,01...2 1,5...290 0,1...20 0,1...20
ДИ –0,1...2 –14,5…290 –1...20 –1...20
С
Ш 0,05...10 7,3...1450 0,5...100 0,5...100
ДИ –0,1...10 –14,5...1450 –1...100 –1...100
D
Ш 0,35...70 50,8...10150 3,5...700 3,5...700
ДИ –0,1...70 –14,5...10150 –1...700 –1...700
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчётом от нуля, линейный выход,
код "S" для материала частей, контактирующих с рабочей сре-
дой, заполнение капсулы силиконовым маслом, если
не указано иначе.
При рассмотрении типов связи через шину Fieldbus и
PROFIBUS PA в дальнейших спецификациях вместо шкалы
используйте калиброванный диапазон.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJX ха-
рактеристикам, заявленным в спецификации, гарантируется в
интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала
A
Базовая
погреш-
ность
X
≤
шкалы
±
0,04% от шкалы
X > шкалы ± (0,02+0,007 ВПИ/шкала)%
X
70 кПа (10,2 фунтов на кв. дюйм)
ВПИ (верхний предел
диапазона измерения)
200 кПа (29 фунтов на кв. дюйм)
Шкала
B
C
D
Базовая
погреш-
ность
X ≤ шкалы ± 0,04% от шкалы
X > шкалы ± (0,005+0,0035 ВПИ/шкала)%
X
0,2 МПа
(29 фунтов
на кв.дюйм)
1 МПа
(145 фунтов
на кв. дюйм)
7 МПа
(1015 фунтов
на кв. дюйм)
ВПИ (верхний предел
диапазона измерения)
2 МПа
(290 фун-
тов на кв.
дюйм)
10 МПа
(1450 фунтов
на кв. дюйм)
70 МПа
(10150 фунтов
на кв. дюйм)
ВПИ – Верхний предел диапазона измерения.
Технические
Характеристики
GS
01C25F05-01RU
Датчики абсолютного
и избыточного давления
Модели EJX610A и EJX630A
