Расширенная диагностика (опция) “”
Применимо для выходных сигналов с кодами E, J и F.
• Обнаружение блокировки импульсной линии
Расчёт и диагностика состояния импульсной линии может
производиться выделением флуктуационной составляющей
сигналов дифференциального и статического давления.
• Мониторинг теплотрассы
Изменение температуры фланцев вычисляется с помощью
двух датчиков температуры, встроенных в EJX, что позво-
ляет выявлять поломку теплотрассы или связанные с по-
вреждениями отклонения от нормальной температуры.
Функция характеризации сигнала (Выходной сигнал
с кодами D, E и J)
Конфигурируемая пользователем 10-сегментная функция
характеризации сигнала для выхода 4÷20 мА.
Выход состояния (опция, выходной сигнал с кодами D, E и J)
Один контактный выход транзистора (стокового типа) предна-
значен для вывода конфигурируемой пользователем сигнали-
зации по верхнему/нижнему пределу для давления.
Номинальные значения контактного выхода: 30 В постоянно-
го тока, 120 мА постоянного тока (макс.)
Примечание: При задании опции выхода состояния (/AL) нельзя под-
ключать контрольный прибор.
Смотрите «Пример подключения аналогового выхода и
выхода состояния».
Сертификация SIL
Датчики серии EJX, за исключением датчиков со связью по
протоколу Fieldbus
и PROFIBUS, сертифицированы TÜV на
соответствие следующим нормам;
IEC 61508: 2010; Части от 1 до 7
Функциональная безопасность электрических/ электронных/
с программируемой электроникой систем;
SIL 2 (возможность использования одного датчика), SIL 3
(возможность использования двух датчиков).
НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
(Пределы могут зависеть от кодов утверждения без-
опасности или особенностей опций)
Допустимая температура окружающей среды:
–40…85°С (–40…185°F)
–30…80°С (–22…176°F) с ЖК-дисплеем
Допустимая температура рабочей среды:
–40…120°С (–40…248°F)
Допустимая влажность окружающей среды:
от 0 до 100% относительной влажности (RH)
Максимальное избыточное давление
Для датчика модели EJX610 даны абсолютные величины
значений.
Капсула Давление
А
4 МПа (580 фунтов на кв. дюйм)
В
16 МПа (2300 фунтов на кв. дюйм)
С
25 МПа (3600 фунтов на кв. дюйм)
D
105 МПа (15200 фунтов на кв. дюйм)
Допустимые пределы рабочего давления (Силиконовое
масло)
Максимальное рабочее давление
Для датчика модели EJX610 даны абсолютные величины зна-
чений.
Капсула
Давление
А
200 кПа (29 фунтов на кв. дюйм)
В
2 МПа (290 фунтов на кв. дюйм)
C
10 МПа (1450 фунтов на кв. дюйм)
D
70 МПа (7200 фунтов на кв. дюйм)
Допустимые пределы минимального давления
Смотрите нижний график

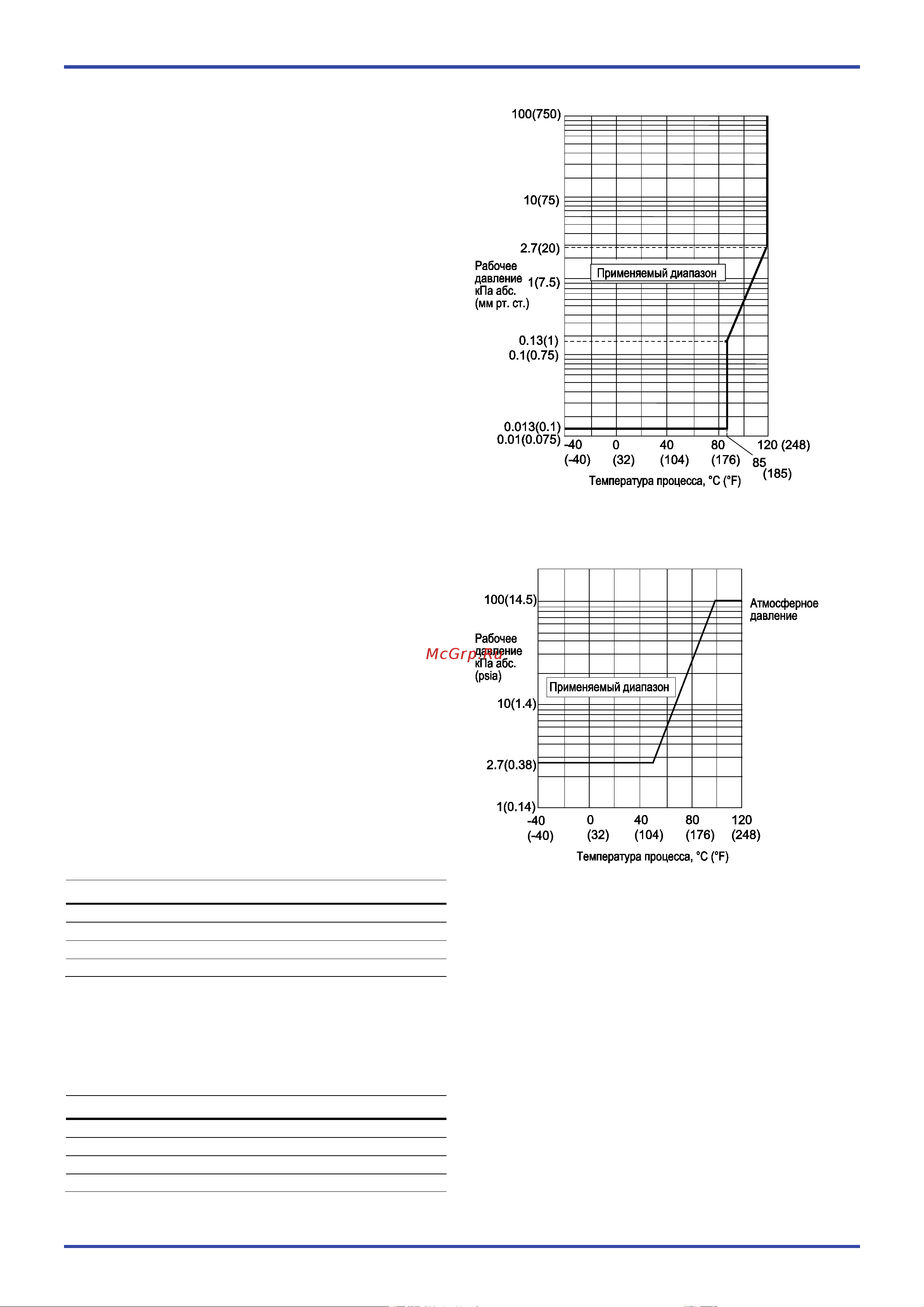

Рисунок 1-1. Рабочее давление и температура процесса
[для модели EJX610А]
Рисунок 1-2. Температура процесса и рабочее давление
[для модели EJX630А]
