Yokogawa EJX630A [10/12] Габаритные размеры
![Yokogawa EJX630A [10/12] Габаритные размеры](/views2/1921172/page10/bga.png)
10
Все права защищены. Авторское право © 2004 GS 01C25F05-01RU 01 июня 2017-00

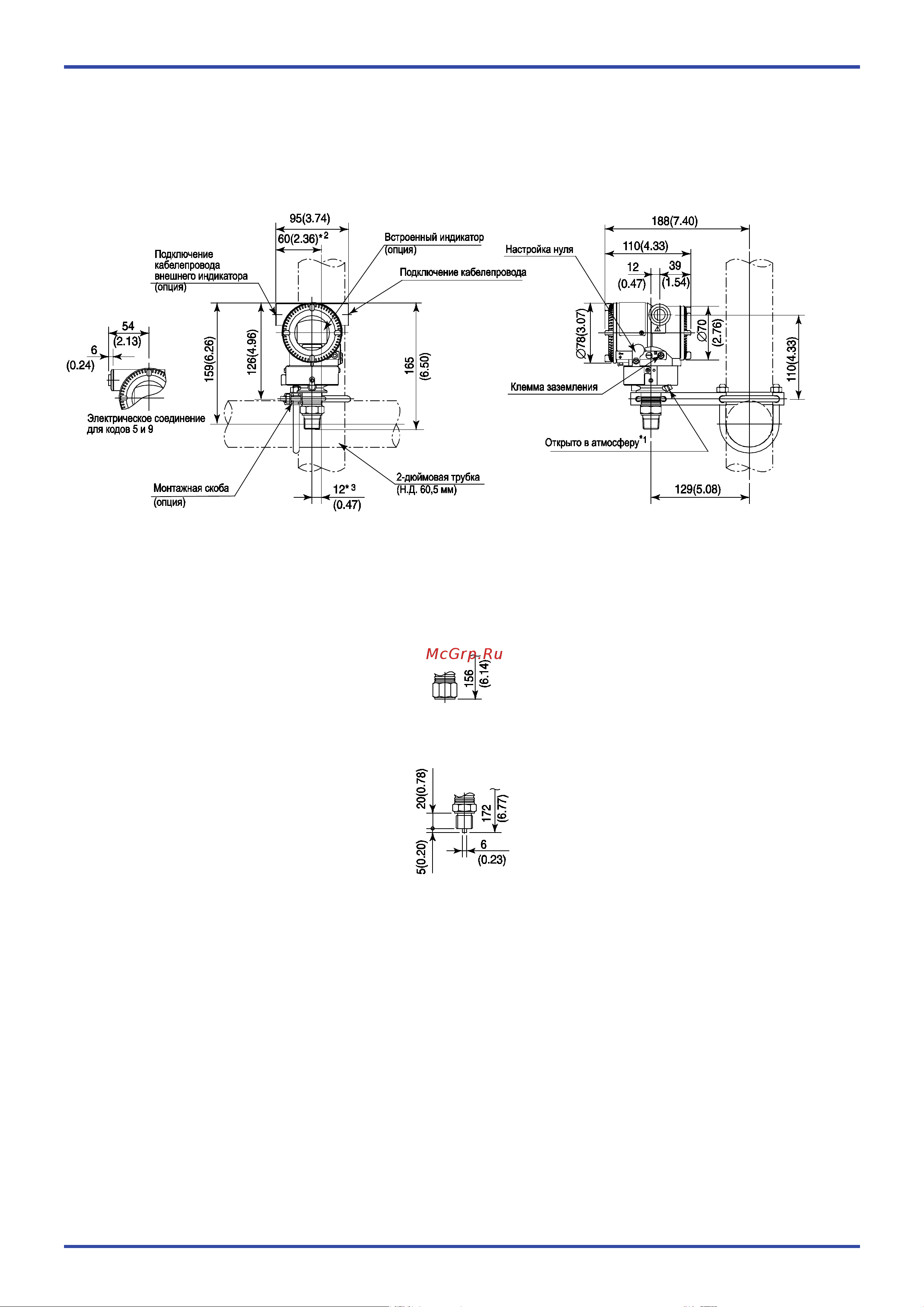

ГАБАРИТНЫЕ РАЗМЕРЫ
Единицы измерения: мм (значения в дюймах являются приблизительными)
Модели EJX610A и EJX630A
Для подсоединения к линии с кодом 7
*1: Только для EJX630A с измерительной шкалой с кодом А, В или С.
*2: 58 мм (2,28 дюймов) для шкалы измерений с кодом D.
*3: 11 мм (0,43 дюйма) для шкалы измерений с кодом D.
*4: Когда выбран код электрического соединения 7 или C, то заглушка выступает на расстояние до 8 мм из соединения кабелепровода
Для подсоединения к линии с кодом 4
Для подсоединения к линии с кодами 8 и 9
