Elenberg MX-339 [7/20] Снятие и установка передней панели

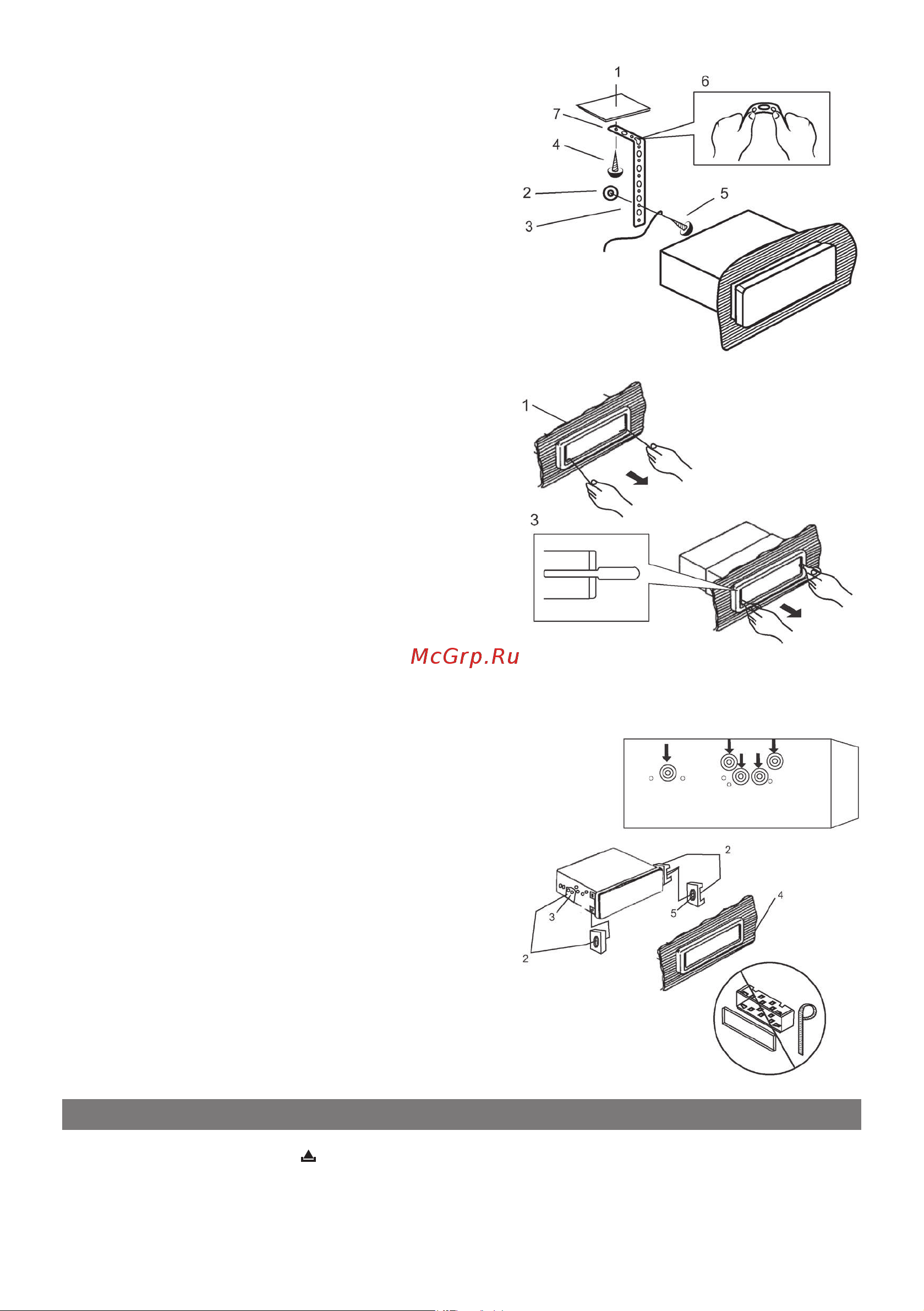

2.1 Приборная панель

2.2 Гайка (5mm)

2.3 Отверстия для крепления

2.4 Винт (5 x 25mm)

2.5 Винт

2.6 Изгиб пластины для крепления

Убедитесь, что гибкая пластина

плотно прилегает к корпусу

магнитолы. Если необходимо, ее

можно легко согнуть.

2.7 Пластина для крепления

3.1 Рамка

3.2 Подцепите рамку пальцами и

снимите ее. (Устанавливая рамку на

место, убедитесь, что прикладыва-

ете ее стороной с креплениями.)

3.3 Захваты

Вставьте захваты в отверстия с

обеих сторон магнитолы. Нада-

вите, чтобы услышать щелчок и

выньте магнитолу. Для установки

используйте отверстия для винтов.

ЗАДНИЕ КРЕПЛЕНИЯ

Прикрепите магнитолу к фабричному радиомонтажному кронштейну.

1. Совместите отверстия на магнитоле

с отверстиями на кронштейне и

ввинтите в них винты (по 2 на

каждую сторону).

Используйте винты (5x8mm) или

винты, наиболее подходящие к

отверстиям в кронштейне.

2. Винт.

3. Фабричный кронштейн.

4. Приборная панель

5. Захват (необходимо удалить)

Замечание: часть запчастей, входящих в

комплект поставки, не используется

при этом способе крепления.

1. Нажмите кнопку [

], панель отойдет от магнитолы.

Положите панель в кейс.

2. Приложите панель к магнитоле так, чтобы совпали крепления и

слегка надавите на нее. Если панель установлена неверно, некото-

СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕЙ ПАНЕЛИ
