Panasonic AJ-D250E [10/80] Компоненты и их функции
![Panasonic AJ-D250E [10/80] Компоненты и их функции](/views2/1929600/page10/bga.png)
1010

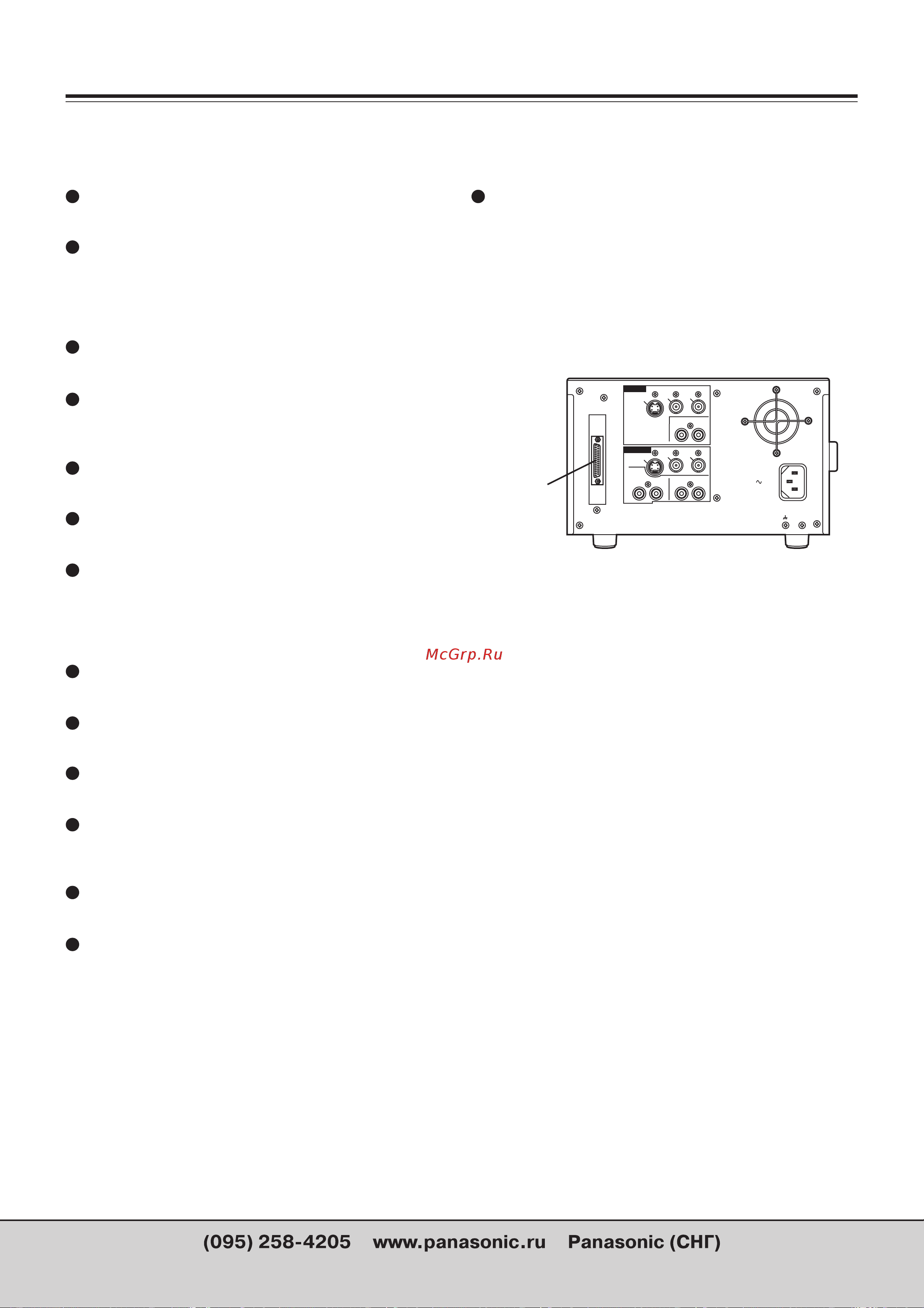

Компоненты и их функции
Панель разъемов
Разъем питания (переменного тока)
Вставьте шнур питания одним концом в этот разъем.
Разъем “подвешенная земля” сигнала
Для уменьшения помех подключите этот разъем к та
кому же разъему на одном из устройств, с которым со
единен видеомагнитофон. Это не защитное заземле
ние.
Двигатель вентилятора
Используется для охлаждения устройства.
Ручка
Эта ручка закреплена на боковой панели. Однако при
работе устройство должно ровно стоять на ножках.
Разъем SVIDEO IN (вход)
На этот разъем подаются сигналы SVIDEO.
Разъем VIDEO IN (вход)
На этот разъем подаются аналоговые видеосигналы.
Разъем REF VIDEO IN (вход)
Сюда подается эталонный видеосигнал, когда устрой
ство синхронизируется эталонным синхронизирую
щим сигналом внешнего устройства во время воспро
изведения.
Разъемы AUDIO IN (вход)
На этот разъем подаются аналоговые аудиосигналы.
Разъем SVIDEO OUT (выход)
С этого разъема выдаются сигналы SVIDEO.
Разъем VIDEO OUT (выход)
С этого разъема выдаются аналоговые видеосигналы.
Разъем MONITOR OUT (выход)
С этого разъема выдаются контрольные видеосигна
лы. Могут выдаваться наложенные видеосигналы.
Разъемы AUDIO 1 OUT
С этого разъема выдаются аналоговые аудиосигналы.
Разъемы AUDIO 2 OUT
С этого разъема выдаются аналоговые аудиосигналы.
Разъемы RS 232C
Операции монтажа могут быть осуществлены эффек
тивно и быстро при подключении дистанционного уп
равления с разъемом RS 232C (AJA250 поставляет
ся как опциональный аксессуар) к этому разъему. Раз
личные операции могут быть осуществлены с компью
тера, используя кабель RS 232C, который поставля
ется как опциональный аксессуар.
RS-
232C
AC IN
SIGNAL
GND
OUTPUT
CH1
CH2
AUDIO 2
CH1
CH2
AUDIO 1
VIDEO
MONIT
VIDEO
S-VIDEO
INPUT
CH1
CH2
AUDIO
REF
VIDEO
VIDEO
S-VIDEO
Разъем
RS 232C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
10
