88
DATA
+
SET
PAUSE/STILL
REC
RESET COUNTER
REMOTE
Panasonic
(AG-A11)
Гнездо наушников
Когда наушники подключены к этому гнезду, они могут
быть использованы для отслеживания записываемого
или воспроизводимого звука.
Регулятор (уровня) громкости
Используется для регулировки уровня громкости на
ушников.
Регулировка уровня аудиозаписи
Эти регуляторы используются для регулировки уров
ня записи для ИКМ (импульснокодово модулирован
ных) аудиосигналов CH1 и CH2.
Кнопка REW (ОБРАТНАЯ ПЕРЕМОТКА)
При нажатии кнопки пленка перематывается в обрат
ную сторону, и можно просматривать воспроизводи
мую картинку, если в установочном меню в пункте “S/
F/R EE SEL” было выбрано TAPE.
Кнопка STOP (ОСТАНОВКА)
При нажатии, перемотка ленты прекращается и, если
в установочном меню в пункте S/F/R EE SEL было выб
рано TAPE, можно посмотреть стопкадр.
В режиме остановки блок видеоголовок продолжает
вращаться, и лента остается плотно натянутой вокруг
блока видеоголовок.
Когда определенный период времени пройдет в режи
ме остановки, устройство автоматически переходит в
режим STANDBY OFF для защиты ленты.
Кнопка FF (ПЕРЕМОТКА ВПЕРЕД)
При нажатии этой кнопки лента перематывается впе
ред и можно просматривать воспроизводимую картин
ку, если в установочном меню в пункте “S/F/R EE SEL”
было выбрано TAPE.
Кнопка PLAY (ВОСПРОИЗВЕДЕНИЕ)
При нажатии этой кнопки начинается воспроизведе
ние. При одновременном нажатии с кнопкой REC на
чинается запись.
Кнопка PAUSE/STILL (PAGE)
(ПАУЗА/СТОПКАДР) (СТРАНИЦА)
При нажатии во время записи, перемотка ленты вре
менно прекращается. При нажатии снова, запись во
зобновляется.
При нажатии во время воспроизведения, перемотка
ленты временно прекращается, и на экране ТВ появ
ляется стопкадр. При повторном нажатии кнопки про
должается воспроизведение.
Кнопка REC (ЗАПИСЬ)
При нажатии этой кнопки вместе с кнопкой PLAY на
чинается запись. Когда она нажата во время воспро
изведения или в режиме STOP или STANDBY OFF, вклю
чается режим REC CHECK (смотрите страницу 15).
Компоненты и их функции

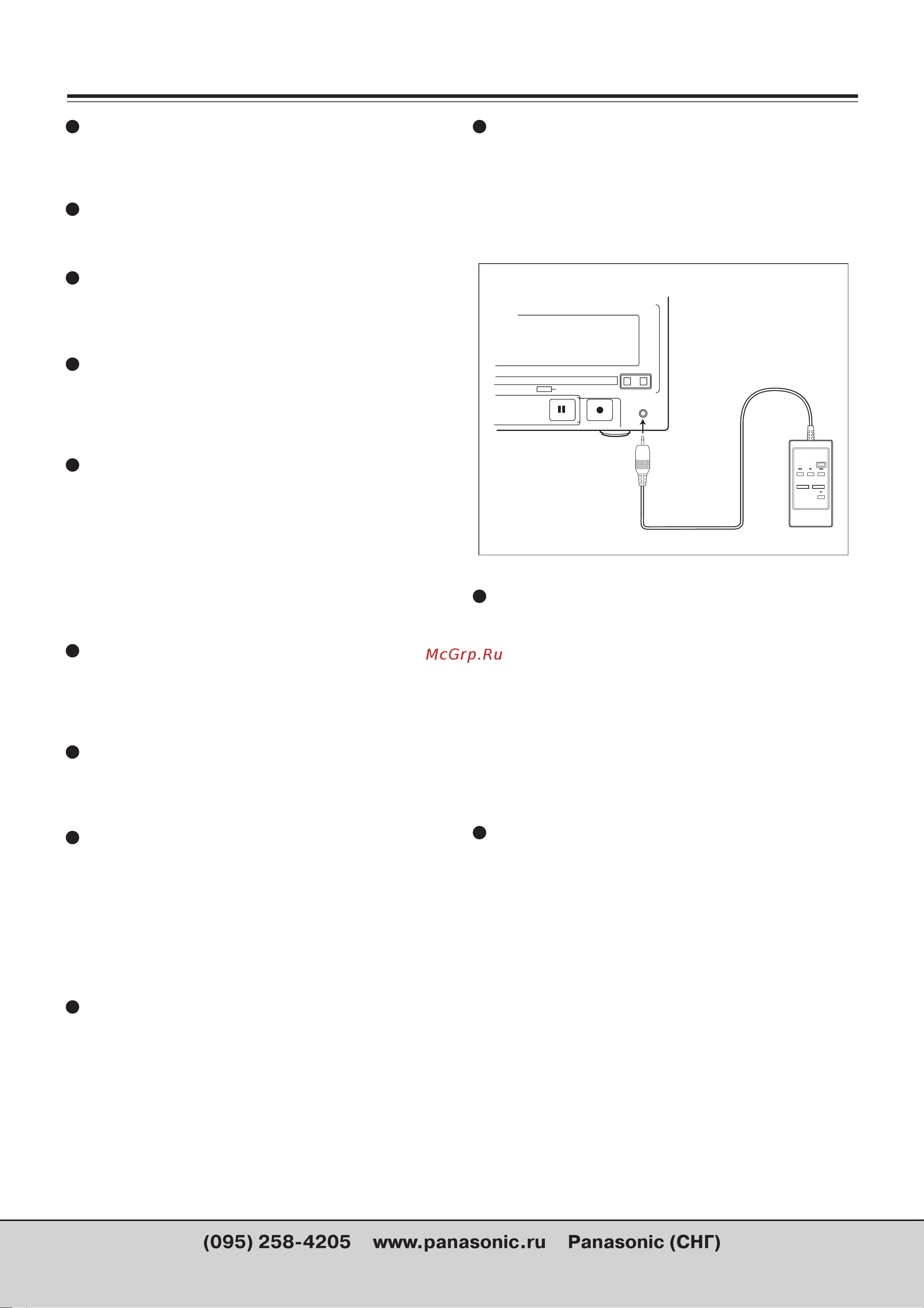

Разъем REMOTE дистанционного управления
Когда дистанционное управление (AG11) подключено
в этот разъем, устройство может управляться дистан
ционно, используя органы управления пульта ДУ, вме
сто управляющих кнопок устройства.
Переключатель LOCAL/MENU/REMOTE должен быть в
положении REMOTE.
Кнопка COUNTER (счетчик)
Эта кнопка используется для переключения индикации
счетчика.
CTL: Установите в это положение, чтобы показать
счетчик магнитной ленты (управляющий сиг
нал.)
ТС: Установите в это положение для отображе
ния временного кода.
UB: Установите в это положение для отображе
ния метки пользователя.
REMAINING TAPE:
Установите в это положение для отображения остав
шейся ленты.
КНОПКА RESET (сброс)
Когда эта кнопка нажата в режиме СТL, индикация счет
чика сбрасывается на 00:00:00:00.
20
21
22
23
24
25
26
27
31
30
28
29
8
