22
Меры предосторожности при работе с сетью
В ЦЕЛЯХ БЕЗОПАСНОСТИ ПРОСИМ ВАС ВНИМАТЕЛЬНО ПРОЧЕСТЬ ПРИВЕДЕННЫЙ НИЖЕ ТЕКСТ.

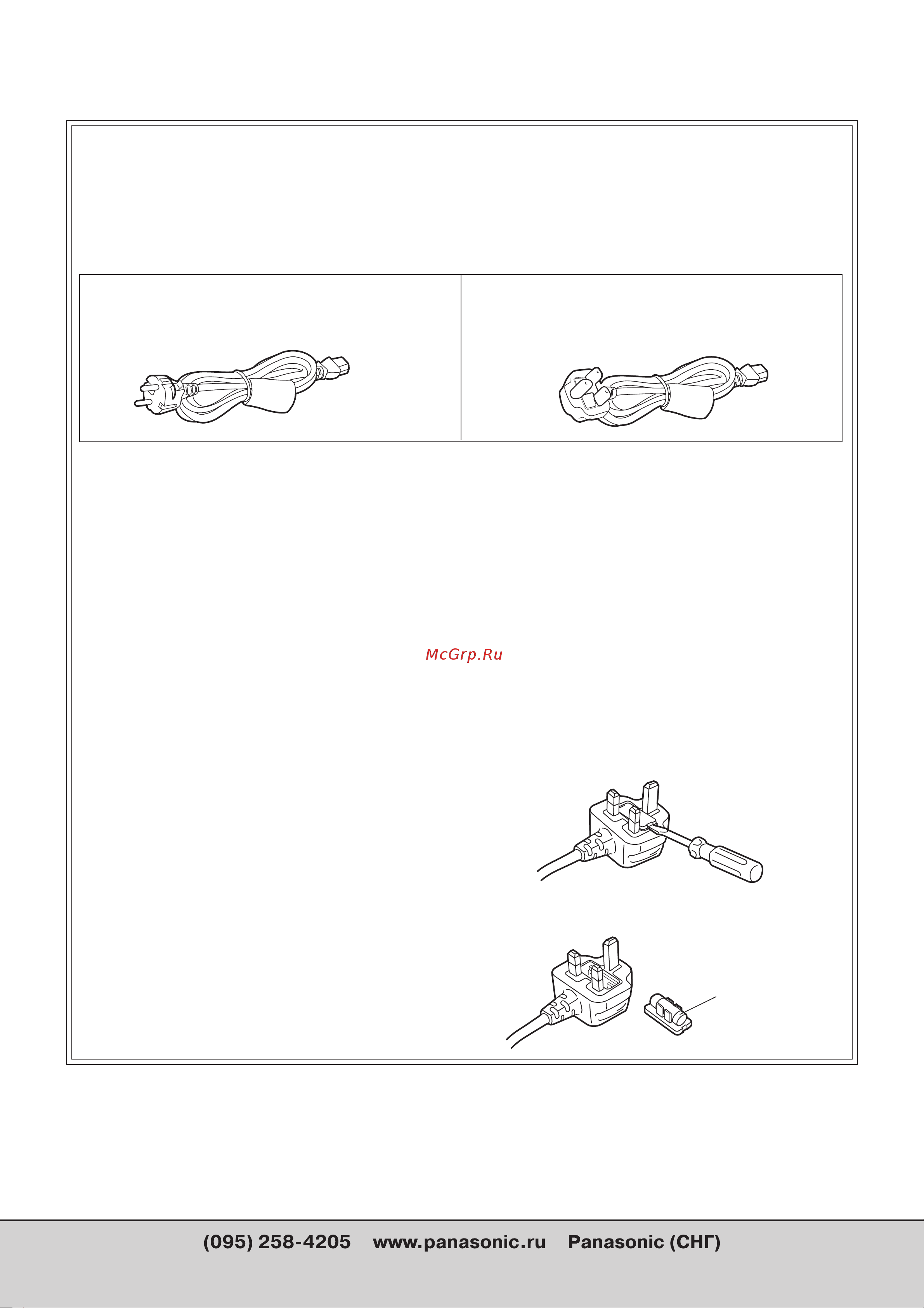

Это изделие оснащено 2 типами кабелей для подключения к сети переменного тока. Один предназначен для ис
пользования в континентальной Европе и других странах, второй – только для Великобритании.
В зависимости от региона, пользуйтесь соответствующим кабелем, входящим в комплект поставки, т.к. другие типы
кабелей не подходят.
ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ:
Для Вашего удобства и безопасности прибор поставля
ется с литой трехконтактной вилкой. Вилка оборудова
на предохранителем на 13А.
При необходимости замены предохранителя убедитесь
в том, что новый предохранитель рассчитан на 13А и
имеет разрешение ASTA или BSI в соответствии со стан
дартом BS1362.
Проверьте наличие значка ASTA или BSI на корпусе пре
дохранителя.
Если на вилке имеется съемная крышка предохраните
ля, необходимо установить ее на место после замены
предохранителя. Если крышка предохранителя утеряна,
нельзя пользоваться вилкой до тех пор, пока не будет
установлена новая крышка. Крышку предохранителя
можно приобрести у Вашего дилера компании Панасо
ник.
ЕСЛИ ЛИТАЯ ВИЛКА НЕ ПОДХОДИТ ДЛЯ ИСПОЛЬЗО
ВАНИЯ В УСТАНОВЛЕННЫХ В ВАШЕМ ДОМЕ РОЗЕТКАХ,
ПРЕДОХРАНИТЕЛЬ НЕОБХОДИМО ИЗВЛЕЧЬ, ВИЛКУ
ОТРЕЗАТЬ И УТИЛИЗИРОВАТЬ БЕЗОПАСНЫМ СПОСО
БОМ.
СУЩЕСТВУЕТ ОПАСНОСТЬ СЕРЬЕЗНОГО ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ ПРИ ВКЛЮЧЕНИИ ОТРЕЗАН
НОЙ ВИЛКИ В РОЗЕТКУ НА 13А.
Если вам необходимо установить новую вилку, восполь
зуйтесь приведенной ниже кодировкой выводов кабе
ля. При любых неясностях проконсультируйтесь с ква
лифицированным электриком.
ВАЖНО: Провода сетевого кабеля окрашены в соответ
ствии со следующей кодировкой:
Желтозеленый земля
ДЛЯ КОНТИНЕНТАЛЬНОЙ ЕВРОПЫ И Т.Д.
Не использовать в Великобритании
ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ
Если входящая в комплект поставки вилка не подхо
дит к Вашим розеткам, ее следует отрезать и устано
вить не ее место другую.
Голубой ноль
Коричневый фаза
Поскольку цвета проводов в сетевом кабеле этого ап
парата могут не соответствовать цветовым обозначе
ниям выводов в Вашей вилке, действуйте следующим
образом:
●
ЖЕЛТОЗЕЛЕНЫЙ провод должен быть присоединен
к выводу вилки, обозначенному буквой Е или знаком
заземления, или имеющему ЗЕЛЕНЫЙ цвет.
●
ГОЛУБОЙ провод должен быть присоединен к выво
ду вилки, обозначенному буквой N или имеющему
ЧЕРНЫЙ цвет.
●
КОРИЧНЕВЫЙ провод должен быть присоединен к
выводу вилки, обозначенному буквой L или имею
щему КРАСНЫЙ цвет.
Как заменить предохранитель
1. Открыть отсек предохранителя отверткой.
2. Заменить предохранитель
Предохранитель
