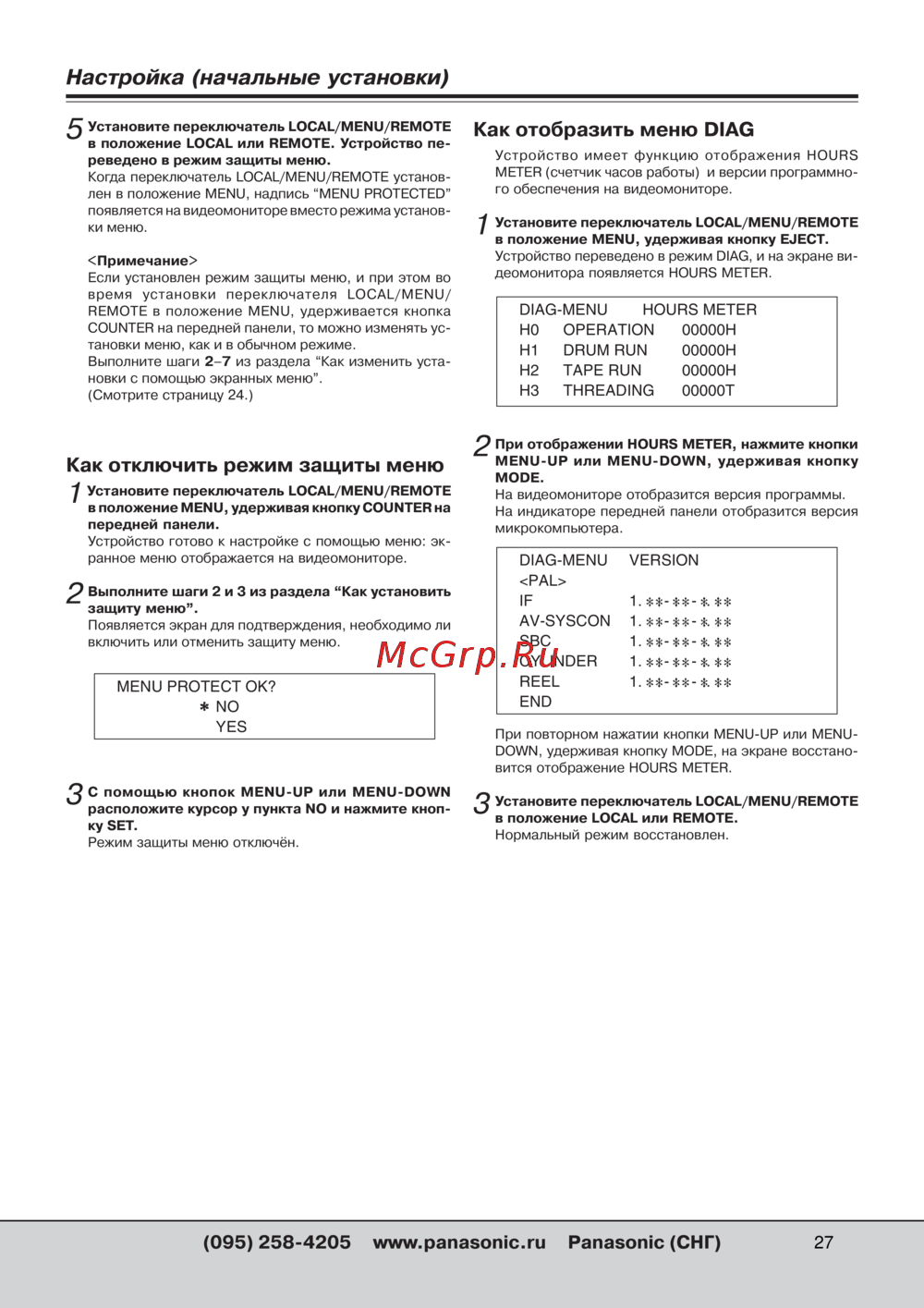

Panasonic AJ-D250E [27/80] Настройка начальные установки
![Panasonic AJ-D250E [27/80] Настройка начальные установки](/views2/1929600/page27/bg1b.png)
2727
Настройка (начальные установки)
5
Установите переключатель LOCAL/MENU/REMOTE
в положение LOCAL или REMOTE. Устройство пе5
реведено в режим защиты меню.
Когда переключатель LOCAL/MENU/REMOTE установ
лен в положение MENU, надпись “MENU PROTECTED”
появляется на видеомониторе вместо режима установ
ки меню.
<Примечание>
Если установлен режим защиты меню, и при этом во
время установки переключателя LOCAL/MENU/
REMOTE в положение MENU, удерживается кнопка
COUNTER на передней панели, то можно изменять ус
тановки меню, как и в обычном режиме.
Выполните шаги 2–7 из раздела “Как изменить уста
новки с помощью экранных меню”.
(Смотрите страницу 24.)
Как отключить режим защиты меню
1
Установите переключатель LOCAL/MENU/REMOTE
в положение MENU, удерживая кнопку COUNTER на
передней панели.
Устройство готово к настройке с помощью меню: эк
ранное меню отображается на видеомониторе.
2
Выполните шаги 2 и 3 из раздела “Как установить
защиту меню”.
Появляется экран для подтверждения, необходимо ли
включить или отменить защиту меню.
Как отобразить меню DIAG
Устройство имеет функцию отображения HOURS
METER (счетчик часов работы) и версии программно
го обеспечения на видеомониторе.
1
Установите переключатель LOCAL/MENU/REMOTE
в положение MENU, удерживая кнопку EJECT.
Устройство переведено в режим DIAG, и на экране ви
деомонитора появляется HOURS METER.
3
С помощью кнопок MENU5UP или MENU5DOWN
расположите курсор у пункта NO и нажмите кноп5
ку SET.
Режим защиты меню отключён.
2
При отображении HOURS METER, нажмите кнопки
MENU5UP или MENU5DOWN, удерживая кнопку
MODE.
На видеомониторе отобразится версия программы.
На индикаторе передней панели отобразится версия
микрокомпьютера.
DIAG-MENU VERSION
<PAL>
IF 1.
- - .
AV-SYSCON 1. - - .
SBC 1. - - .
CYLINDER 1. - - .
REEL 1. - - .
END
DIAG-MENU HOURS METER
H0 OPERATION 00000H
H1 DRUM RUN 00000H
H2 TAPE RUN 00000H
H3 THREADING
00000T
MENU PROTECT OK?
NO
YES
При повторном нажатии кнопки MENUUP или MENU
DOWN, удерживая кнопку MODE, на экране восстано
вится отображение HOURS METER.
3
Установите переключатель LOCAL/MENU/REMOTE
в положение LOCAL или REMOTE.
Нормальный режим восстановлен.
27
