sv
Manöverpanel
48 Robolinho 4000
®
MANÖVERPANEL
Manöverpanel
3-1 På [LCD-displayen] visas den aktuella statusen eller den valda menyn.
3-2
Genom att trycka på [STOP-knappen] stannar Robolinho och knivarna inom 2 se-
kunder.
3-3
[Pilknappen uppåt och nedåt] används för att navigera i menyn och för att ändra
värden.
3-4
Med [START/PAUSE-knappen] startar du Robolinho eller gör avbrott i klippningen.
Var försiktig! Robotgräsklipparen startar automatiskt efter ca 2 minuter!
3-5
[Höger multifunktionsknapp]
Bekräfta (öppna en meny, bekräfta ändring av ett värde)
Framåt
Ändra
Aktivera/avaktivera
Spara/bekräfta
3-6
[ Vänster multifunktionsknapp]
Avbrott
Tillbaka (stänga menyn, vid inmatning av värden återgå till ett värde)
3-7 Med [ON/OFF-knappen] slår man på resp. av Robolinho.
3-8
Med [Menyknappen ] kan du alltid gå tillbaka till huvudmenyn från alla underme-
nyer.
3-9
Med [HOME-knappen] avbryts den pågående klippningen. Robolinho kör till
basstationen. Robolinho startar nästa dag med nästa klippfönster.
PIN- OCH PUK-KOD
Låt inte obehöriga få tillgång till PIN-kod och
PUK-kod.
PIN-koden kan ändras av ägaren.
PUK-koden kan säkras genom registrering
på följande Internetsida:
➯
http://robolinho.al-ko.com
Skriver du in fel PIN-kod tre gånger måste du
ange en PUK-kod.
Vid inmatning av fel PUK-kod flera gånger
måste det gå 24 timmar till nästa försök.
IDRIFTTAGNING
OBSERVA!
Innan Robolinho för första gången, ap-
paraten i laddaren, för att ladda batteriet!
Förberedelse
Innan du startar Robolinho ska den ställas på ut-
gångspositionen i det avgränsade klippområdet
(12-3).
➯
Ta hänsyn till de angivna måtten.
Tillkoppling
Statusvisning
1 Slå på Robolinho genom att trycka på [ON/
OFF-knappen] (3-7).
➯

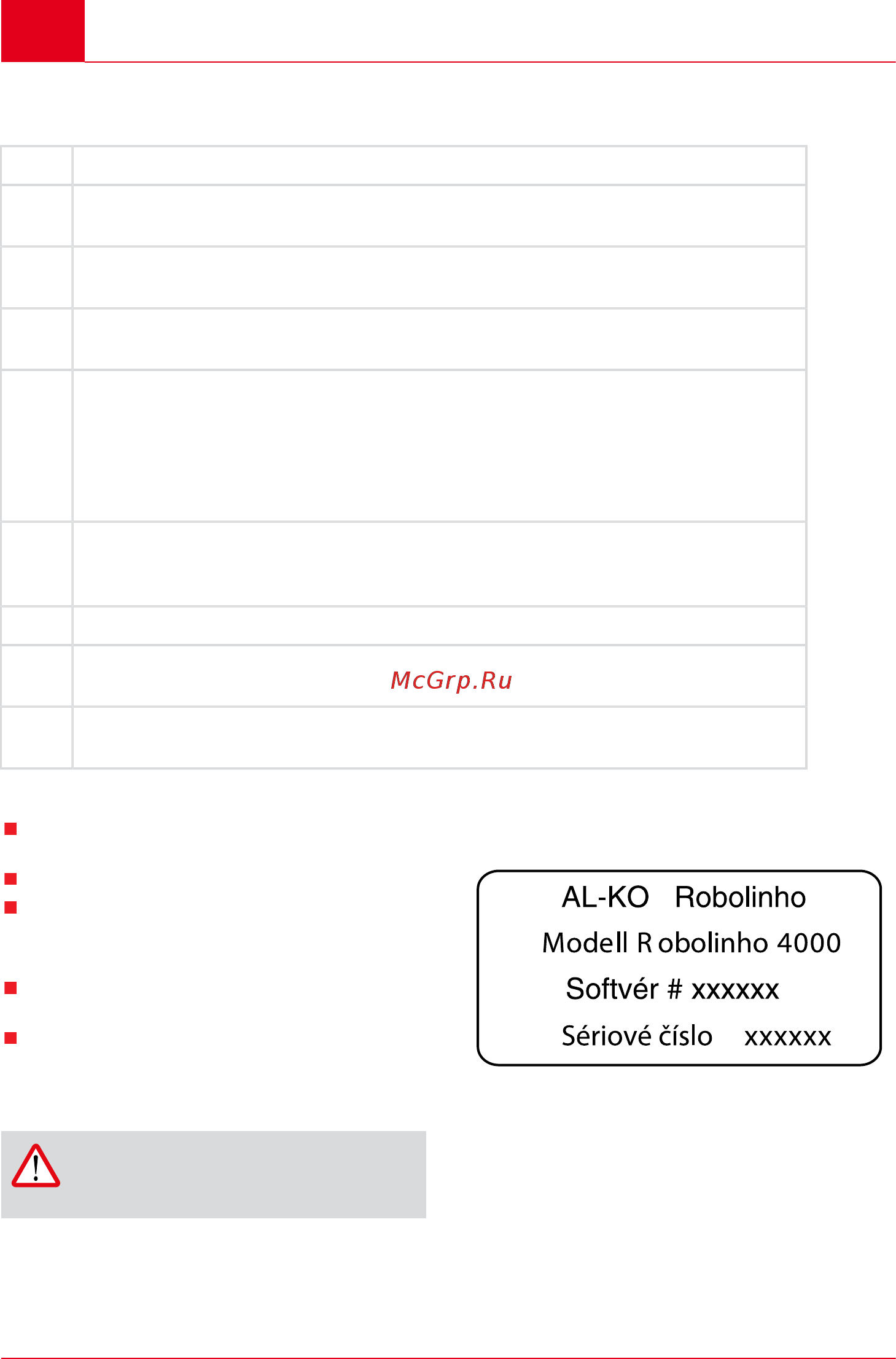

På LCD-displayen (3-1) visas följande in-
formation:
