79

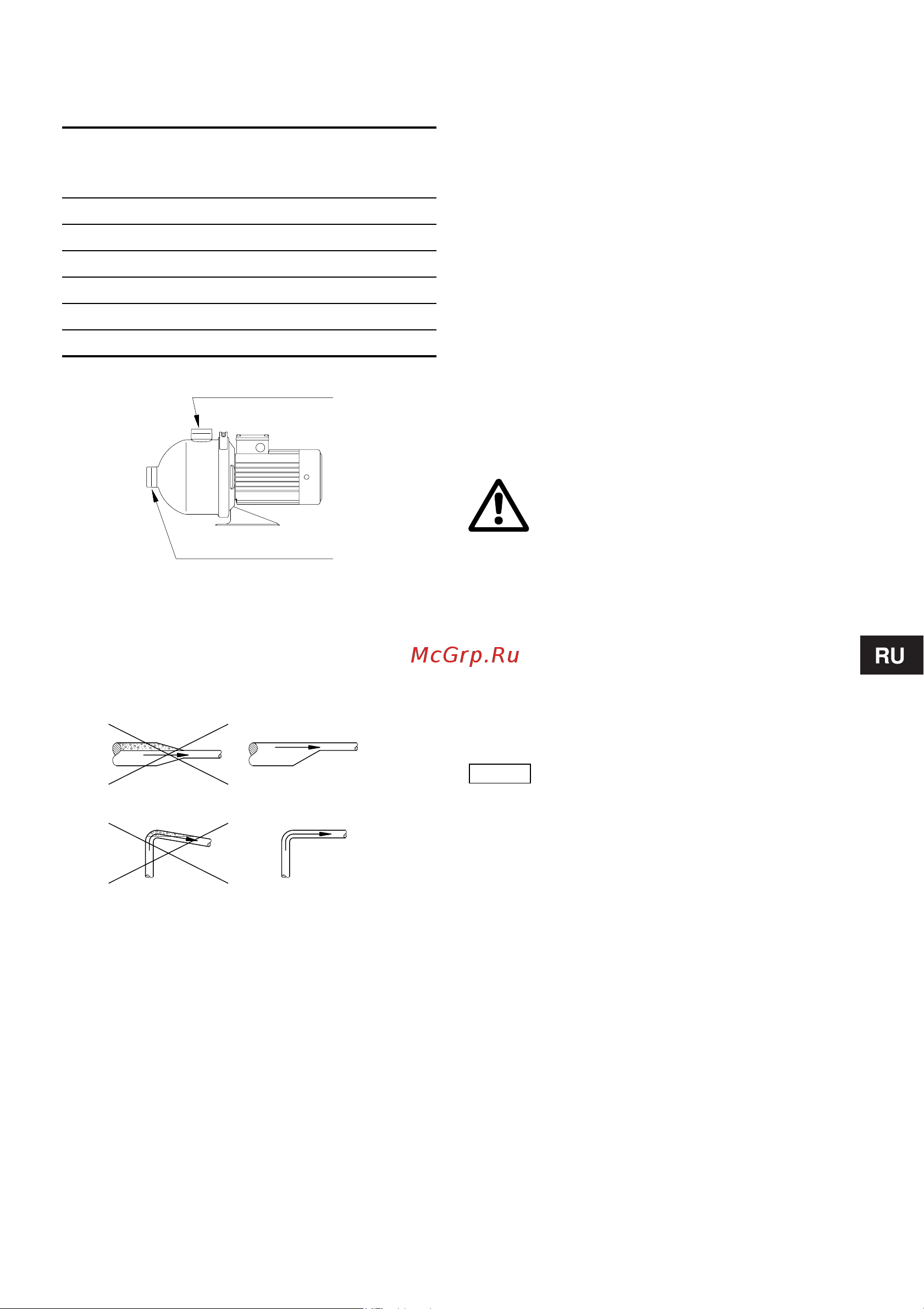

Присоединения насосов:
Подсоединение всасывающего и нагнетательного
трубопроводов (рис. 3):
Рис. 3 Всасывающий и нагнетательный
патрубки
Трубопроводы следует располагать таким
образом, чтобы в них не мог собираться воздух.
Схемы правильного монтажа трубопроводов
приведены на рис. 4.
Рис. 4 Монтаж трубопроводов
Запорные клапаны рекомендуется устанавливать
перед и за насосом. Этим исключается
необходимость удаления рабочей жидкости из
установки при
проведении технического
обслуживания, ремонта или при замене насоса.
Если насосы нужно монтировать вблизи жилых
помещений, то на всасывающей и нагнетательной
стороне насоса, а также между насосом и
фундаментом рекомендуется установить
гасители колебаний.
Насос должен быть установлен таким образом,
чтобы напряжения, вызванные колебаниями
температур, не могли помешать
функционированию насоса.
При использовании для
насосов длинных
трубопроводов их нужно закреплять перед и за
насосом.
В установках, где имеется возможность работы
насоса при закрытых запорных органах, для
обеспечения циркуляции рабочей среды через
насос (минимально допустимый поток составляет
10% от номинального), необходимо установить
перепускную магистраль.
6. Подключение
электрооборудования
Подключение электрооборудования должно
производиться специалистом в соответствии с
предписаниями местного электроснабжающего
предприятия или VDE (общества германских
электротехников). Подключение электро-
оборудования выполняют по электрической
схеме, находящейся в коробке выводов!
Необходимо следить за тем, чтобы приведенные
на фирменной табличке электрические
характеристики совпадали с существующими
параметрами сети.
Однофазные электродвигатели снабжены
встроенными тепловыми реле и поэтому
не
требуют дополнительной защиты.
Трехфазные электродвигатели должны
подключаться к защитному автомату.
Если плита смонтирована на насосной части
агрегата, то коробку выводов насоса путем
поворота электродвигателя можно установить в
трех положениях (со смещением на 90°), как
показано на рис. 5.
Для этого следует удалить болты, следующим
образом:
1. Скрепляющие промежуточный блок с
электродвигателем.
2.
В результате электродвигатель может быть
повернут в требуемое положение.
3. Болты затем устанавливают вновь и плотно
затягивают.
Тип насоса
Всасывающий/
выпускной канал
Крутящий
момент
[Нм]
CHI 2: Rp 1 50 - 60
CHI 4: Rp 1¼ 50 - 60
CHI 8: Rp 1½ 50 - 60
CHI 12: Rp 1½ 50 - 60
CHI 15: Rp 2 50 - 60
CHI 20: Rp 2 50 - 60
TM00 5928 0697TM00 2263 0195
Нагнетательный патрубок
Всасывающий патрубок
Перед каждым контактом с
внутренней частью коробки
выводов насос нужно отключить
от сети.
При подключении насос должен
быть снабжен предохранителями, а
при эксплуатации подключен к
внешнему сетевому выключателю.
Однофазные электродвигатели,
одобренные по UL (1 x 115/230 В, 60
Гц), не снабжены встроенной
системой защиты и поэтому для
них требуются внешняя защита.
Внимание
