78
4.2 Максимально допустимое рабочее
давление
Максимально допустимое рабочее давление
составляет 10 бар.
4.3 Максимальное давление подпора
Существующее исходное давление в
совокупности с нулевым давлением нагнетания
никогда не должно превышать максимально
допустимого рабочего давления.
4.4 Расчет минимальной высоты
подпора
Требуемая минимальная высота подпора "Н" в м
вод. ст. для предотвращения кавитации в насосе
рассчитывается по следующей формуле:
H = P
b
x 10,2 – NPSH – H
f
– H
v
– H
s
где
p
b
= барометрическое давление в барах
(барометрическое давление в
отдельных случаях может составлять
1 бар);
NPSH = высота столба жидкости под
всасывающим патрубком насоса или
запас по кавитации (в кривой NPSH на
стр. 164-166 при максимальном
несущем потоке, который перекачивает
насос);
H
f
= потеря на трение во всасывающем
трубопроводе, м вод. ст.;
H
v
= высота давления пара, см. рис. G,
стр. 167. t
m
= температура рабочей
среды;
H
s
= запас безопасности = 0,5 м вод. ст.
Если рассчитанная высота напора Н является
положительной величиной, то насос может
работать при высоте всасывания, равной
максимальной высоте Н в м вод. ст.
Если рассчитанная высота напора Н является
отрицательной величиной, то требуется высота
подпора, равная минимальному значению Н в м
вод. ст. Рассчитанная высота
напора должна в
процессе эксплуатации поддерживаться
постоянной.
Пример:
Р
b
= 1 бар.
Модель насоса: CHI 12, 50 Гц.
Объемный поток: 12 м
3
/ч.
Величина NPSH (взято из рис. D, стр. 165):
3,0 м вод. ст.
H
f
= 3,0 м вод. ст.
Температура рабочей жидкости: 90°C.
H
v
(взято из рис. G, стр. 167): 7,2 м вод. ст.
H = p
b
x 10,2 – NPSH – H
f
– H
v
– H
s
(м вод. ст.)
H = 1 x 10,2 – 3,0 – 3,0 – 7,2 – 0,5 = –3,5 м вод. ст.
Полученный результат означает, что при
эксплуатации насоса требуется подпор,
составляющий 3,5 м вод. ст.
Это соответствует давлению:
3,5 x 0,0981 = 0,35 бар.
3,5 x 9,81 = 34,4 кПа.
4.5 Уровень шума
Уровень шума при работе насоса не превышает
70 дБ(А).
5. Монтаж
Установите насос, как показано на рис. 1, причем
так, чтобы обеспечить достаточное поступление
воздуха для охлаждения электродвигателя.
Насос монтируется на фундаменте с креплением
или без крепления.

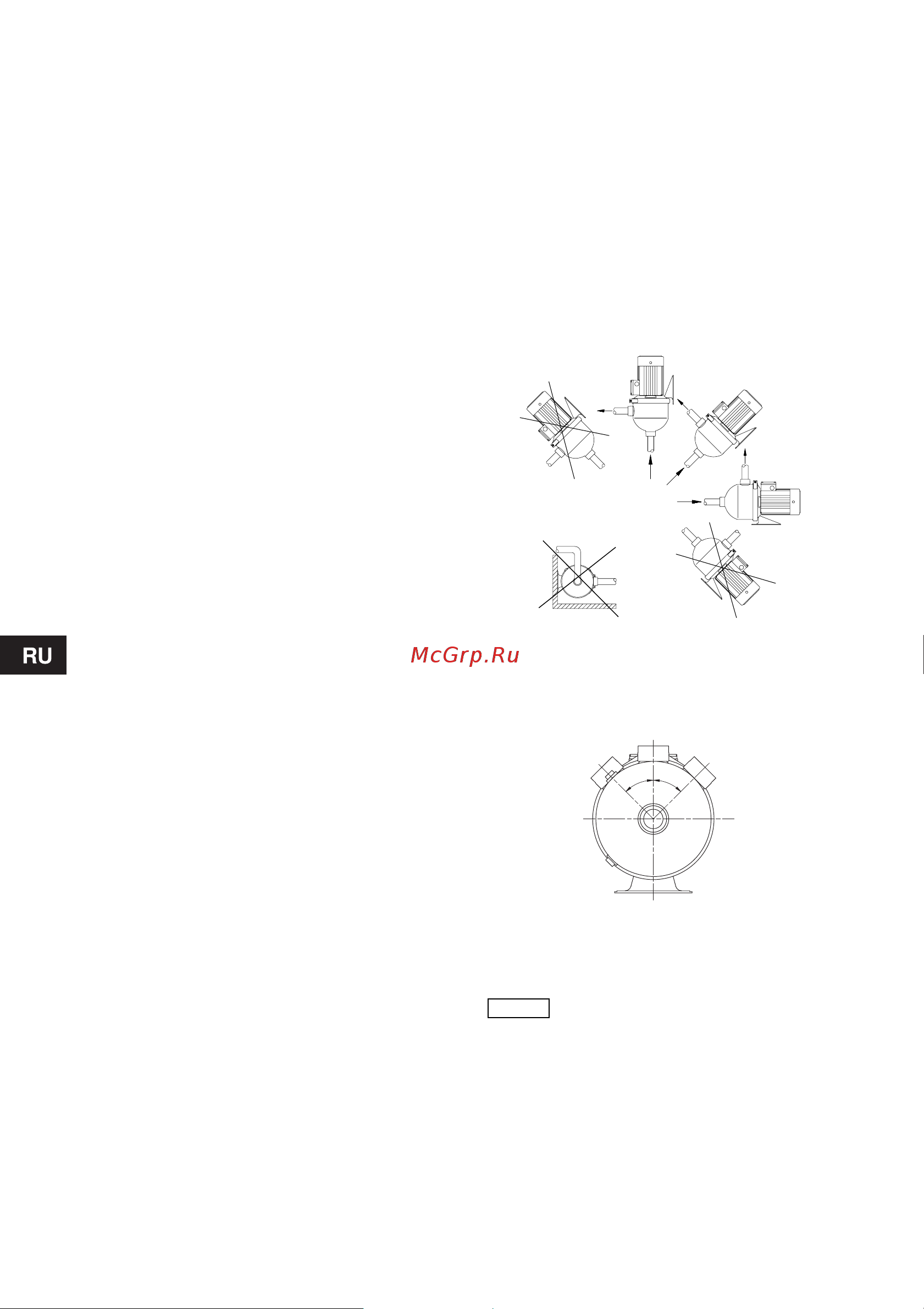

Рис. 1 Варианты монтажа
Кожух насоса можно повернуть на 45° от
положения 12 часов на воображаемом часовом
циферблате. Смотри рис. 2.
Рис. 2 Положение напорного патрубка
Насос должен устанавливаться в таком
положении
, чтобы воздух не накапливался в
патрубке насоса. Если это не возможно, то
необходимо заказать резьбовую вентиляционную
пробку для отвода воздуха, см. рис.7.
TM02 6619 1203TM02 6618 1007
Если позиция колпака насоса должна
быть изменена, пожалуйста,
свяжитесь с Grundfos, так как при
этом могут быть повреждены
уплотнения, и насос может дать
течь.
45
°
45
°
