Инструкция по монтажу
2

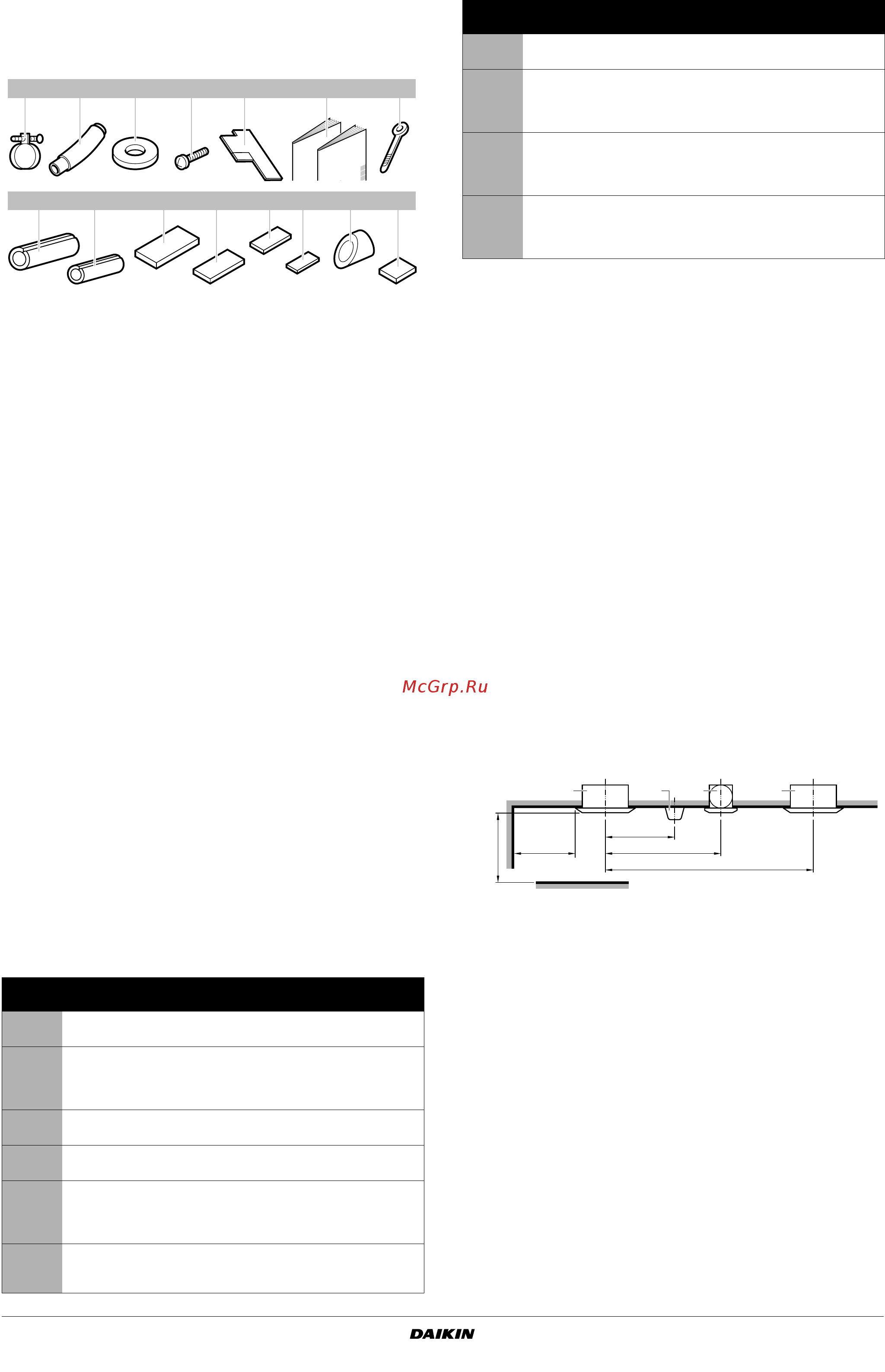

Принадлежности
Убедитесь в том, что вместе с блоком были поставлены следую-
щие детали.
Дополнительные принадлежности
■ Существуют два типа пультов дистанционного управления:
проводной и беспроводной. Выберите тип, наиболее
отвечающий потребностям клиента, и установите его в под-
ходящем месте.
При выборе пульта управления следует руководствоваться
соответствующими каталогами и техническими
описаниями.
■ Настоящий внутренний блок требует установки дополни-
тельной декоративной панели.
Во время подготовительных и монтажных операций
обратите особое внимание на перечисленные ниже
условия. Проверьте их соблюдение после
завершения монтажа
Вниманию монтажников
■ Внимательно изучите настоящую инструкцию — это
исключит возможность ошибок. Обязательно объясните
заказчику правила эксплуатации системы и покажите ему
прилагаемую инструкцию по эксплуатации.
■ Объясните заказчику, какая именно система установлена.
Убедитесь в том, что в разделе «Предварительные опера-
ции» инструкции по эксплуатации наружного блока указаны
необходимые сведения об особенностях его установки.
Выбор места установки
Если у потолка температура воздуха превышает 30°C, а относи-
тельная влажность выше 80% или если в межпотолочное
пространство поступает наружный воздух, требуется дополни-
тельная теплоизоляция (вспененный полиэтилен толщиной не
менее 10 мм).
Данный блок позволяет выбирать направление воздушного
потока. Чтобы получить 3 или 4 (полые карнизы) направления
потока, нужно заказать дополнительный комплект блокирую-
щих пластин.
Агрегат устанавливается таким образом, чтобы находящиеся
поблизости вентиляторы, источники света или машины не
создавали помех потоку воздуха.
1 При выборе места установки убедитесь в соблюдении
перечисленных ниже условий и согласуйте место установки
с заказчиком.
• Необходимо обеспечить оптимальное распределение
воздуха по всему помещению.
• Для циркуляции воздуха не должно быть препятствий.
• Конденсирующаяся влага должна беспрепятственно
отводиться дренажной системой.
• Подвесной потолок не должен иметь заметного уклона.
1 Металлический хомут
2 Дренажный шланг
3 Прокладка для подвесной скобы
4 Винт
5 Монтажная направляющая
6 Инструкция по монтажу и эксплуатации
7 Хомут
8 Изоляция для соединения трубопровода газообразного
хладагента
9 Изоляция для соединения трубопровода жидкого хладагента
10 Большая уплотнительная прокладка
11 1 средняя уплотнительная прокладка
12 2 средняя уплотнительная прокладка
13 Малая уплотнительная прокладка
14 Уплотнительная подушка дренажа
15 Бумажный шаблон для монтажа (верхняя часть упаковки)
Отметьте ✓
после проверки
■
Прочно ли закреплен внутренний блок?
Блок может упасть, вибрировать или издавать шум.
■
Проведена ли проверка на утечку газообразного
хладагента?
Возможно падение холодо- или
теплопроизводительности.
■
Теплоизолирован ли блок?
Возможно образование и вытекание из блока конденсата.
■
Хорошо ли работает дренажная система?
Возможно образование и вытекание из блока конденсата.
■
Соответствует ли напряжение в сети номиналу, указанному
на табличке с наименованием модели, имеющейся на
корпусе блока?
Возможны сбои в работе блока или выход деталей из строя.
■
Правильно ли проложены трубопроводы и
электропроводка?
Возможны сбои в работе блока или выход деталей из строя.
7x
123 546
1x 1x
7
8x 4x 1x 1x+1x
1x 1x 1x 1x1x
1x 1x1x
8 9 10 12 1311 14 15
■
Надежно ли заземлен блок?
Корпус блока может находиться под напряжением.
■
Соответствует ли сечение проводов указанному
в характеристиках?
Возможны сбои в работе блока или выход деталей из
строя.
■
Нет ли препятствий для циркуляции воздуха через
внутренний и наружный блоки?
Возможно падение холодо- или
теплопроизводительности.
■
Известна ли длина трубопровода и дополнительное
количество хладагента, заправленного в систему?
Количество хладагента, заправленного в систему, может
быть известно неточно.
a Внутренний агрегат
b Освещение
На схематической иллюстрации обратите внимание на то,
что утопленные лампы потолочного освещения не создают
помех потоку воздуха.
c Вентилятор
A Если воздуходув закрыт, то пространство, отмеченное на
схеме буквой (A), должно располагаться на расстоянии не
менее 500 мм. Кроме того, если правый и левый углы этого
воздуходува перекрыты, то пространство, отмеченное
буквой (A), должно располагаться на расстоянии не менее
200 мм.
B ≥1500 мм от любого неподвижного объекта
Отметьте ✓
после проверки
≥1500 mm
≥
2000 mm
≥
4000 mm
(A)
≥1500 mm
(B)
≥1500 mm
acba
