Инструкция по монтажу
6
Рекомендации по монтажу дренажных
труб

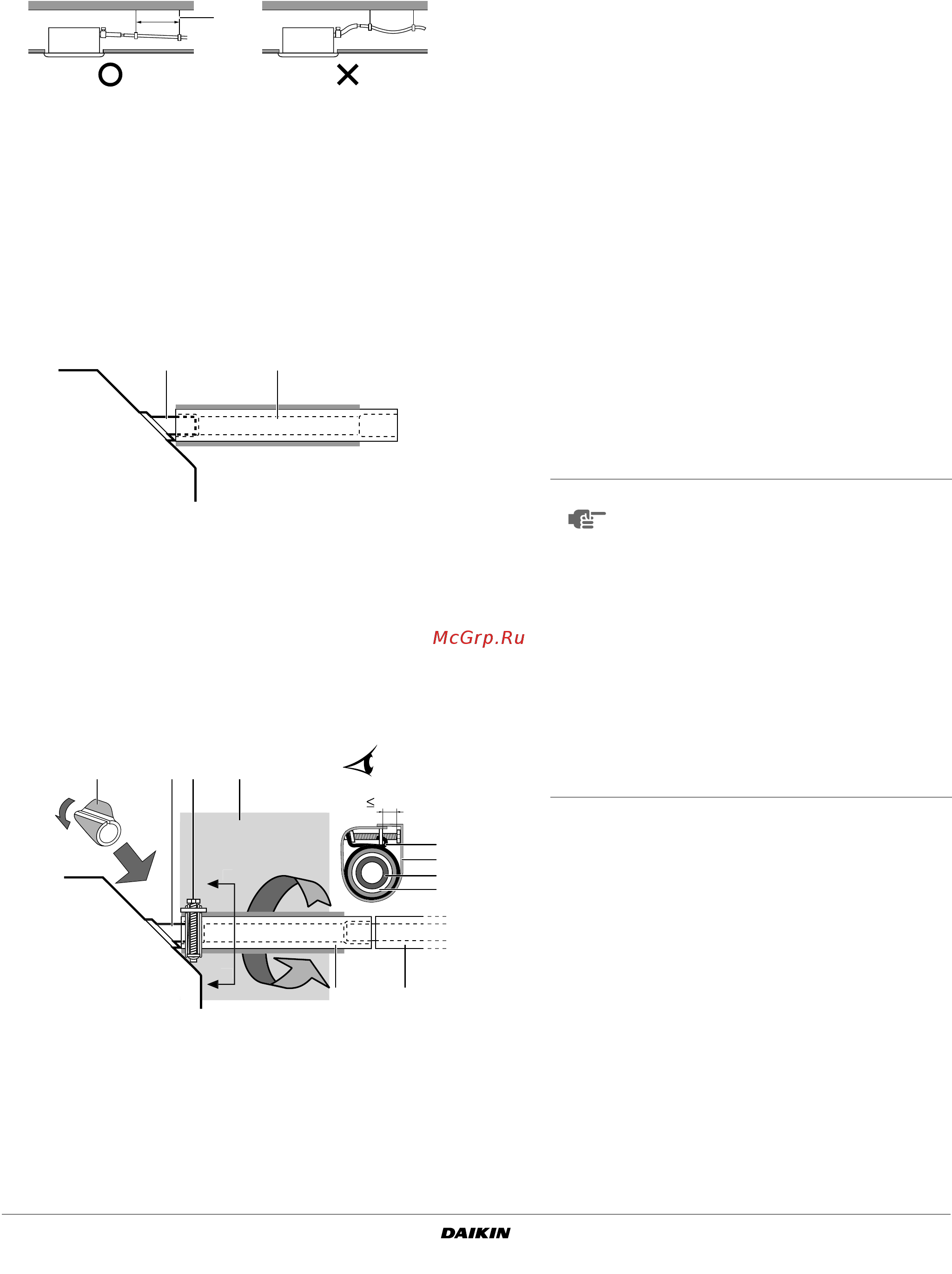

Монтаж дренажного трубопровода
Дренажный трубопровод монтируется в соответствии с при-
веденным ниже рисунком. Примите меры по предотвращению
конденсации влаги. Неверная прокладка дренажного трубо-
провода может привести к протечкам воды и нанесению ущерба
имуществу.
■ Смонтируйте дренажные трубы
- Длина дренажной линии должна быть минимальной.
Трубопровод должен иметь постоянный уклон не менее
1/100, чтобы предотвратить образование в нем
воздушных пробок.
- Размер дренажных труб должен быть не меньше размера
соединительного патрубка (виниловая трубка с внутренним
диаметром 25 мм и внешним диаметром 32 мм).
- Оденьте прилагаемый дренажный шланг как можно
дальше на дренажный патрубок.
- Стяните шланг металлическим хомутом с зажимным
винтом. Головка винта должна выступать над
металлическим хомутом не более, чем на 4 мм, как
показано на иллюстрации.
- По окончании испытания дренажного трубопровода
прикрепите уплотнительную прокладку дренажа (4),
прилагаемую к блоку, к непокрытой части дренажного
патрубка (между дренажным шлангом и корпусом блока).
- Для изоляции оберните прилагаемую большую
уплотнительную прокладку вокруг стального хомута и
дренажного шланга и зафиксируйте её хомутами.
- Теплоизолируйте всю часть дренажного трубопровода,
находящуюся внутри помещения (приобретается на
внутреннем рынке).
- Если необходимый уклон дренажного шланга обеспе-
чить не удается, соедините шланг с трубопроводом для
подъёма дренированной жидкости (приобретается на
внутреннем рынке).
■ Как прокладывается трубопровод (Смотрите рисунок 7)
- Соедините дренажный шланг с отводом и
теплоизолируйте место соединения.
- Соедините дренажный шланг с дренажным отверстием
внутреннего блока и стяните место соединения
металлическим хомутом.
■ Меры предосторожности
- Трубопровод для подъема дренированной жидкости
устанавливается на высоте не более 675 мм.
- Трубопровод для подъема дренированной жидкости
располагается под прямым углом к внутреннему блоку и
не далее 300 мм от него.
- Во избежание скопления пузырьков воздуха установите
дренажный шланг горизонтально или с небольшим
наклоном (≤75 мм).
1 Подвеска дренажной трубки
1 Дренажный патрубок (прикреплён к блоку)
2 Дренажный шланг (прилагается к блоку)
1 Дренажный патрубок (прикреплён к блоку)
2 Дренажный шланг (прилагается к блоку)
3 Металлический хомут (прилагается к блоку)
4 Уплотнительная прокладка дренажа (поставляется
вместе с блоком)
5 Большая уплотнительная прокладка (поставляется
вместе с блоком)
6 Дренажный трубопровод (приобретается на
внутреннем рынке)
1
1-1.5 m
21
1
6
2
4 3 5
4 mm
3
5
2
A
A'
A-A'
1
1 Потолочная плита
2 Подвесная скоба
3 Регулируемое расстояние
4 Труба для подъёма дренированной жидкости
(номинальный диаметр виниловой трубы = 25 мм)
5 Дренажный шланг (прилагается к блоку)
6 Металлический хомут (прилагается к блоку)
ПРИМЕЧАНИЕ
Свисающий конец дренажного шланга
должен быть расположен не выше 75 мм
относительно выпускного патрубка блока,
чтобы патрубок блока не испытывал
излишней нагрузки.
Для обеспечения минимального уклона
1:100 расстояние между соседними
элементами подвески дренажного трубо-
провода должно составлять от 1 до 1,5 м.
Если нужно свести вместе несколько
дренажных труб, следуйте схеме, показан-
ной на рисунке 9. Сечение дренажных труб
должно подбираться в зависимости от
производительности внутренних блоков.
1 Т-образное соединение дренажных труб
1O_IM_3P308369-1C.book Page 6 Tuesday, October 23, 2012 1:51 PM
