Инструкция по монтажу
3
• Должно быть достаточно свободного места для обслужи-
вания и ремонта блока.
• Должна быть исключена возможность утечки горючих газов.
• Не допускается эксплуатация оборудования во
взрывоопасной среде.
• Длина трубопроводов, соединяющих внутренние и наруж-
ные блоки, не должна превышать допустимых пределов.
(Смотрите инструкцию по монтажу наружного блока.)
• Наружные и внутренние блоки, межблочная проводка и
проводка пульта дистанционного управления должны
находиться на расстоянии не менее 1 метра от радио- и
телевизионных приемников. Это необходимо для предот-
вращения помех в работе этих электроприборов.
(В зависимости от условий генерации электромагнитных
волн помехи возможны даже в том случае, когда расстояние
превышает 1 метр.)
• Если устанавливается комплект беспроводного пульта
дистанционного управления, то расстояние между
беспроводным пультом дистанционного управления и
внутренним блоком, возможно, придется сократить, если
в помещении присутствуют флуоресцентные лампы,
запускаемые электрическим способом. Внутренние блоки
должны быть установлены как можно дальше от
флуоресцентных ламп.
2 Высота потолков
Данный внутренний блок рассчитан на высоту потолков до
3,5 м (для блоков моделей FCQHG100~140: 4,2 м). При этом
с пульта дистанционного управления необходимо задать
определенные параметры работы системы, если высота
потолка превышает 2,7 м (для блоков моделей
FCQHG100~140: 3,2 м).
Во избежание случайного соприкосновения агрегат должен
устанавливаться на высоте более 2,5 м.
См. «Настройка на месте» на странице 9, а также
инструкцию по установке декоративной панели.
3 Направления воздушного потока
Выберите такое направление воздушного потока, которое
наиболее соответствует конфигурации помещения и месту
установки блока. (Чтобы воздушный поток имел три
направления, необходимо задать определенные параметры
с пульта дистанционного управления и закрыть ненужные
выпускные окна.) См. инструкцию по монтажу
дополнительного комплекта блокирующих пластин и
раздел «Настройка на месте» на странице 9. (Смотрите
рисунок 1) ( : направление воздушного потока)
4 Для подвески применяйте специальные монтажные болты.
Убедитесь в том, что потолок достаточно прочен, чтобы
выдержать вес блока. В случае возникновения сомнений
предварительно укрепите потолок.
(Установочные размеры указаны на бумажном шаблоне,
прилагаемом к блоку. С его помощью легко определить,
в каких местах нужно укрепить потолок.)
Размеры свободного места для установки блока указаны на
рисунке 2 ( : направление воздушного потока)
Предварительные операции перед
монтажом
1 Взаимное расположение отверстия в подвесном потолке,
блока и монтажных болтов. (Смотрите рисунок 3)
■ Для точного вертикального позиционирования блока
используйте прилагаемую к нему монтажную
направляющую.
■ Ниже указаны размеры отверстия в подвесном потолке
для установки блока. При установке на раме, служащей
для укрепления потолка. (Смотрите рисунок 4)
1 Подача воздуха во всех направлениях
2 Подача воздуха в 4 направлениях
3 Подача воздуха в 3 направлениях
ПРИМЕЧАНИЕ
Направления воздушного потока, показанные
на рисунке 1, приведены исключительно
в качестве примеров возможных направлений
воздушного потока.
1 Подача воздуха
2 Забор воздуха
ПРИМЕЧАНИЕ
В местах, где воздушный поток ограничен (они
помечены символом *), оставьте зазор не менее
200 мм.
Модель H Модель H
FCQG35~71 ≥214 FCQHG71~140 ≥298
FCQG100~140 ≥256
1 Трубопровод хладагента
2 Монтажные болты (4 шт.)
3 Подвесная скоба
4 Подвесной потолок
5 Отверстия для монтажных болтов
6 Внутренний блок
7 Отверстие в подвесном потолке
8 Декоративная панель

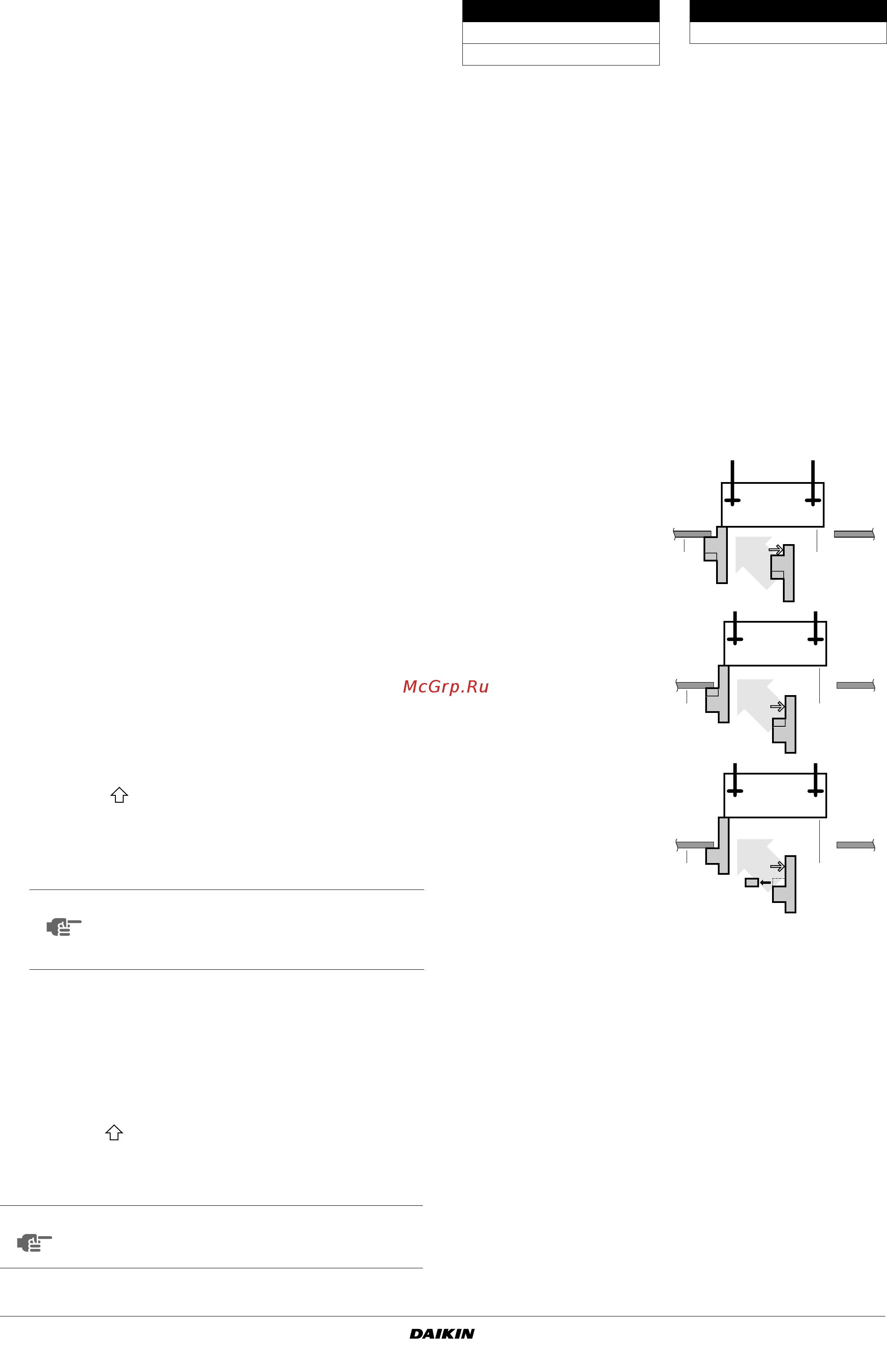

В случае обычного
монтажа применяйте
короткую сторону
монтажной направляющей
В случае монтажа с
комплектом для забора
свежего воздуха
применяйте длинную
сторону монтажной
направляющей
При монтаже
самоочищающейся
декоративной панели
пользуйтесь длинной
стороной монтажной
направляющей, удалив
отрывной ярлык
1 Нижняя поверхность
потолка
2 Низ блока
1 Внутренние размеры рамы
2 Размеры проема в потолке для установки рамы
3 Рама
4 Материал потолка
5 Размеры отверстия в подвесном потолке
6 Размеры краев рамы, перекрывающих потолочную
панель
1 2
1 2
1 2
