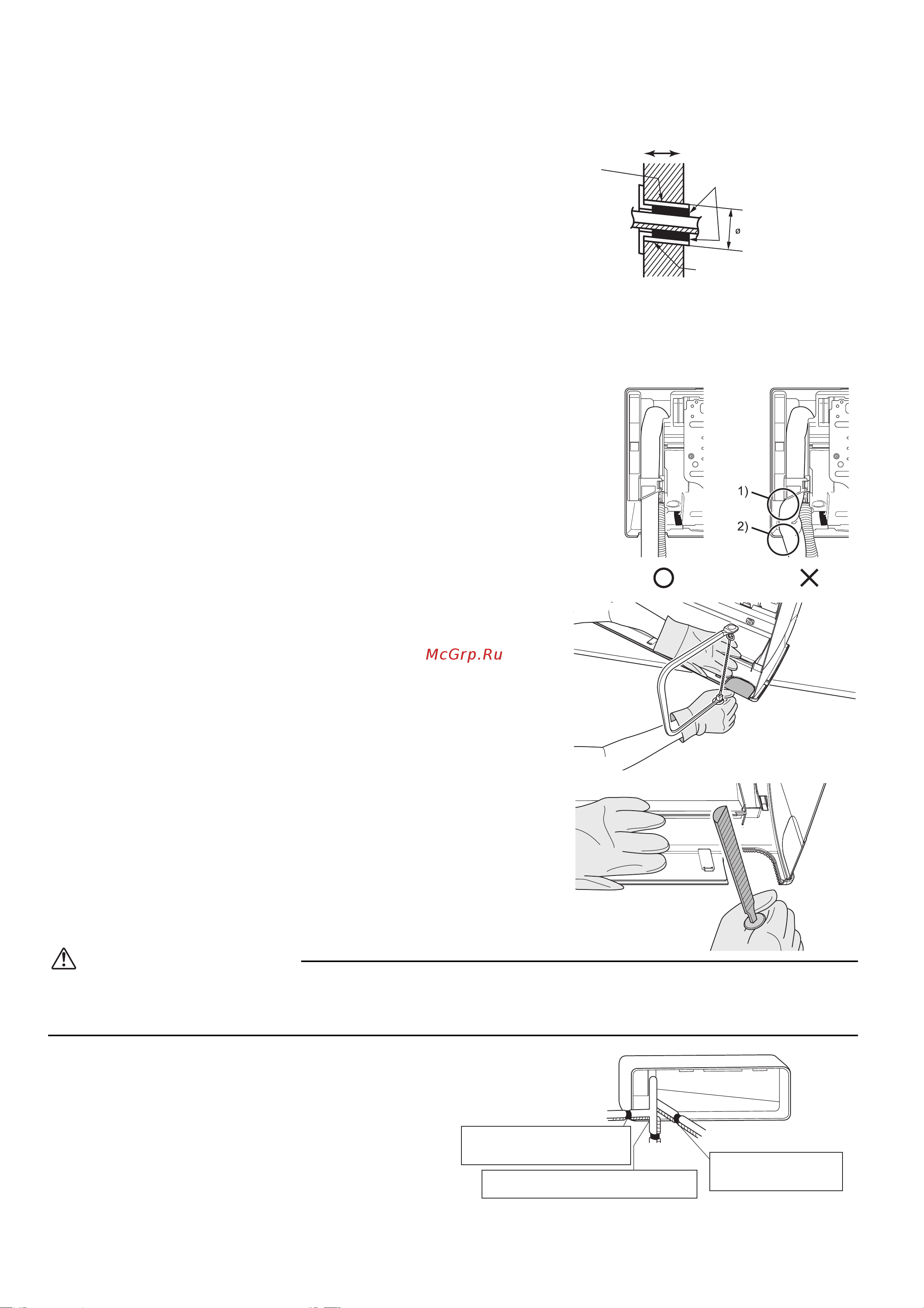

8 Русский
Монтаж внутреннего агрегата
2. Сверление отверстия в стене и монтаж заделываемой в стену трубы
• Если стена содержит металлическую раму или
металлическую пластину, используйте в сквозном отверстии
заделываемую в стену трубу и настенную крышку, чтобы
предотвратить возможный нагрев, поражение электрическим
током или пожар.
•
Загерметизируйте зазоры вокруг трубопроводов уплотняющим
материалом, чтобы предотвратить протечку воды.
1) Просверлите сквозное отверстие диаметром 65 мм с уклоном
в сторону наружной поверхности.
2) Вставьте заделываемую в стену трубу в отверстие.
3) Вставьте настенную крышку в трубу.
4) После завершения монтажа трубопровода хладагента, проводки и дренажного трубопровода заполните зазор
замазкой.
3. Монтаж внутреннего агрегата
• В случае перегиба или деформации трубопроводов хладагента
примите следующие меры предосторожности.
Если работы не выполнены должным образом, возможно
возникновение ненормального звука.
1) Сильно не прижимайте трубопроводы хладагента к нижней раме.
2) Сильно не прижимайте трубопроводы хладагента к передней
решетке.
• Удалите крышку отверстия под трубопровод, как показано ниже.
1) Срежьте лобзиком крышку отверстия под трубопровод
с внутренней стороны передней решетки.
Направляете лезвие лобзика вдоль канавки и срежьте крышку
отверстия под трубопровод с неровной внутренней поверхностью.
2) После удаления крышки выполните зачистку напильником.
Удалите заусенцы на срезе полукруглым напильником.
ПРЕДОСТЕРЕЖЕНИЕ
• Удаление крышки отверстия под трубопровод кусачками приводит к повреждению передней решетки. Не используйте
кусачки.
• Надевайте перчатки во время удаления крышки отверстия под трубопровод.
3-1.
Расположенный справа
трубопровод, отходящий
в сторону, назад или вниз
1) Прикрепите дренажный шланг к нижней
стороне трубопроводов хладагента
с помощью липкой виниловой ленты.
2) Оберните оберните трубопроводы
хладагента и дренажный шланг
изоляционной лентой.
Внутри Снаружи
Замазка
Заделываемая
в стену труба
(приобретается по
месту установки)
Крышка отверстия в стене
(приобретается по
месту установки)
Заделываемая в стену труба
(приобретается по месту установки)
65
Расположенные
справа и отходящие
вниз трубопроводы
Расположенные справа
и отходящие назад трубопроводы
Расположенные справа и отходящие
в сторону трубопроводы
Скрепите трубопровод
хладагента и дренажный
шланг изоляционной лентой.
Удалить крышку отверстия под
расположенные справа и отходящие
в сторону трубопроводы.
Удалить крышку отверстия под расположенные
справа и отходящие вниз трубопроводы.
