Русский 13
Русский
Монтаж внутреннего агрегата

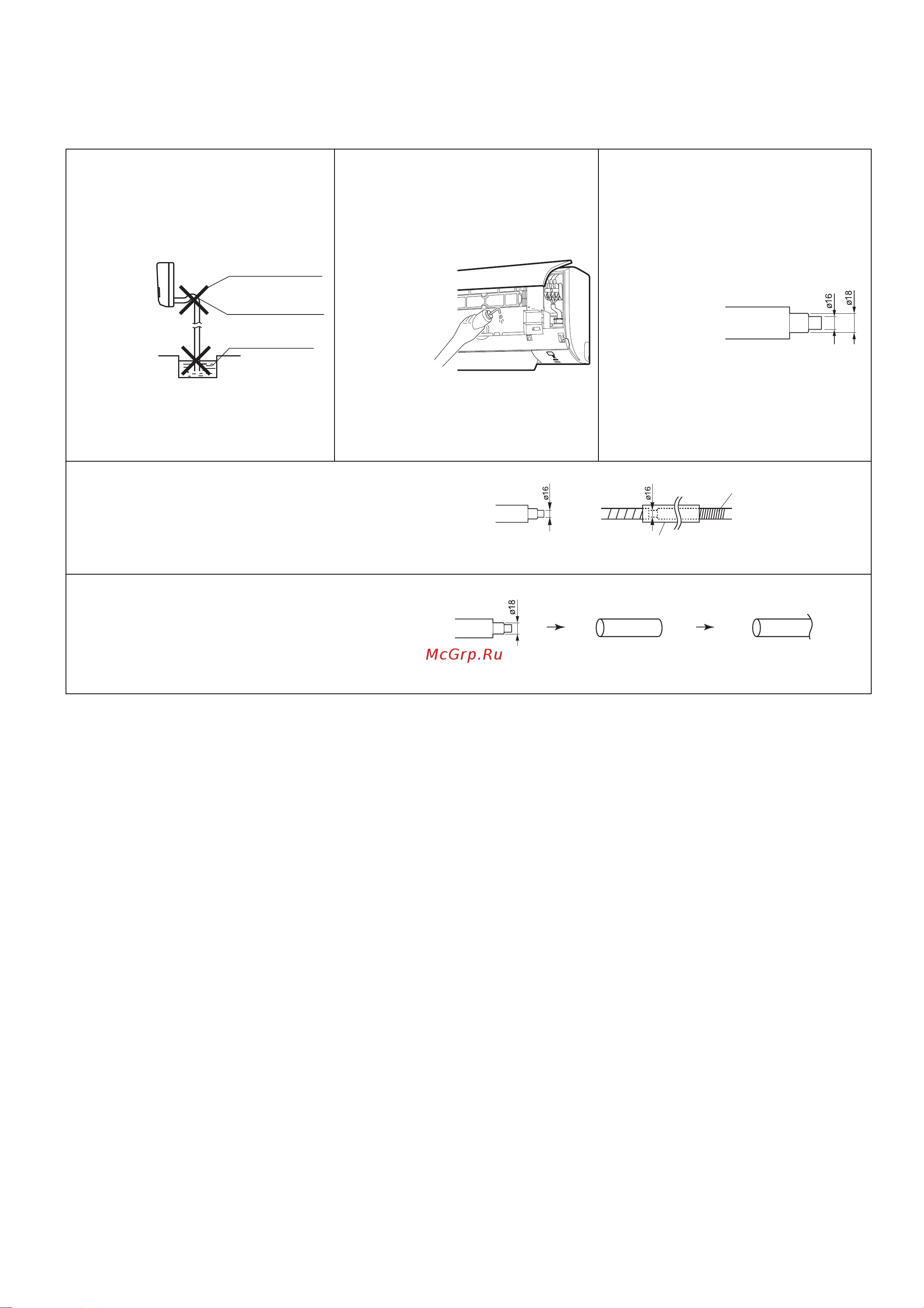

5. Дренажный трубопровод
1)Подсоед
ините
дренажный
шланг, как
показано
справа.
2)Снимите
воздушные
фильтры
и налейте
немного
воды в
дренажный
поддон,
чтобы
убедиться
втом,
что вода
свободно
стекает.
3)Если
требуется
удлинительный
шланг или
встроенный
дренажный
трубопровод,
используйте
соответствующ
ие свободному
концу
дренажного
шланга детали.
[Изображение
свободного
конца
дренажного
шланга.]
4)Для удлинения дренажного шланга используйте
имеющийся в продаже удлинительный шланг
с внутренним диаметром 16 мм. Теплоизолируйте
расположенный в помещении участок удлинительного
шланга.
5)Если труба встроенного трубопровода из жесткого
поливинилхлорида (номинальный диаметр 13 мм)
подсоединяется непосредственно к дренажному
шлангу внутреннего агрегата, используйте
имеющийся в продаже дренажный разъем
(номинальный диаметр 13 мм).
Наклоните дренажный
шланг вниз.
Сифон не допускается.
Не опускаете конец
шланга в воду.
Дренажный шланг
внутреннего агрегата
Удлинительный дренажный шланг
Теплоизоляционная трубка
(приобретается на месте)
Дренажный шланг
поставляется с
внутренним агрегатом
Имеющийся в продаже
дренажный разъем
(номинальный диаметр 13 мм)
Имеющаяся в продаже труба
из жесткого поливинилхлорида
(номинальный диаметр 13 мм)
Дренажный шланг
поставляется с
внутренним агрегатом
