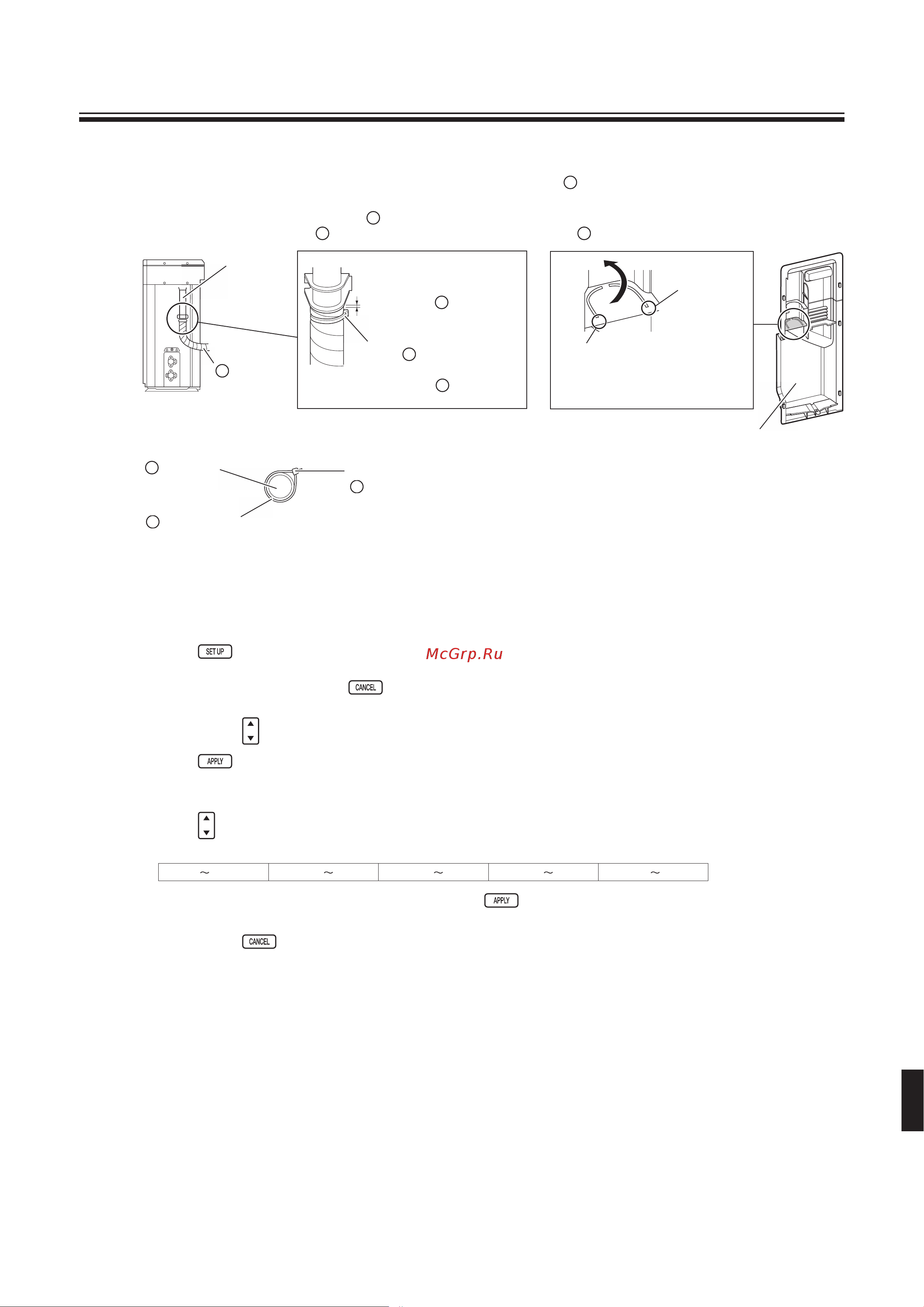

8. Соединение шланга для увлажнения
• Если кондиционер работает без подсоединенного шланга для увлажнения
G
, увлажненный воздух заполняет наружный
блок и может вызвать короткое замыкание в печатной плате. Обязательно подсоедините шланг для увлажнения.
1) Подсоедините шланг для увлажнения
G
к наружному увлажняющему трубопроводу.
2) Намотайте бандажную ленту
K
, чтобы закрепить шланг для увлажнения
G
.
Наружный
трубопровод
для
увлажнения
G
Шланг для
увлажнения
Прикрепите шланг для
увлажнения
G
, чтобы не
было зазора.
Обмотайте бандажную
ленту
K
в 10мм от
верхнего края шланга для
увлажнения
G
, чтобы он не
соскользнул.
Часть Б
Часть А
Если этот барьер имеется в задней части
крышки запорного клапана, отрежьте
части А и Б и загните барьер кверху.
Крышка запорного клапана
Намотка части бандажной ленты
G
Шланг для
увлажнения
K
Бандажная лента
Поверните скрепляющую часть бандажной ленты
K
в сторону наружного блока.
(Проще прикрепить крышку запорного клапана.)
9. Установка длины шланга для увлажнения
• Для обеспечения увлажняющей способности необходимо обеспечить требуемую длину шланга для увлажнения.
Для установки длины шланга для увлажнения используйте пульт дистанционного управления.
При этом нужно подать питание на устройство, чтобы между ним и пультом дистанционного управления установилась связь.
1) Нажмите и удерживайте не менее 5 сек.
• Отобразится меню по умолчанию.
• Чтобы выйти из меню, нажмите
или оставьте в нерабочем состоянии на 60 секунд. На дисплее включится
режим обычного отображения.
2) Нажмите кнопку
. Выберите
“Hose length (длина шланга)
”.
3) Нажмите , чтобы включить режим установки длины шланга для увлажнения.
• Нужно направить пульт дистанционного управления на внутренний блок.
•
Отобразится текущая заданная длина шланга для увлажнения. (Установка длины шланга по умолчанию не производится.)
4) Нажмите и установите длину шланга для увлажнения.
Длину шланга для увлажнения можно устанавливать в 5 размерах.
3M 3,1M 4M 4,1M 6M 6,1M 8M 8,1M 10M
5) После установки длины шланга для увлажнения нажмите
.
• Направьте пульт дистанционного управления на внутренний блок.
6) Нажмите кнопку
.
• Установка длины шланга для увлажнения завершена.
• Если длина шланга для увлажнения установлена неправильно, отмените установку с помощью
“Length Reset (Сброс
длины)”
на шаге 4) и вновь установите длину шланга.
После установки длины шланга для увлажнения на шаге 4) отображается только сброс.
• Неправильная установка длины шланга для увлажнения может привести к плохой работе и шуму. Обязательно нужно
установить длину шланга для увлажнения. (Если этого не сделать, отобразится код ошибки “UA”.)
<Когда питание блока не включено>
• Если при установке длины шланга для увлажнения не включить внутренний блок.
На вышеуказанном шаге 3) отобразится “Receive failure (Сбой приема)”.
Однако при выполнении действий шагов 4) и 5) отобразится “Length set (Длина установлена)”, и длина шланга для
увлажнения сохраняется в пульте дистанционного управления.
Во время выполнения действий шагов 4) и 5) должен отображаться код ошибки “H”.
• При включении кондиционера информация о длине будет направлена во внутренний блок, и длина шланга для
увлажнения будет установлена.
